创新结构家用手持蒸汽电熨斗外观结构设计

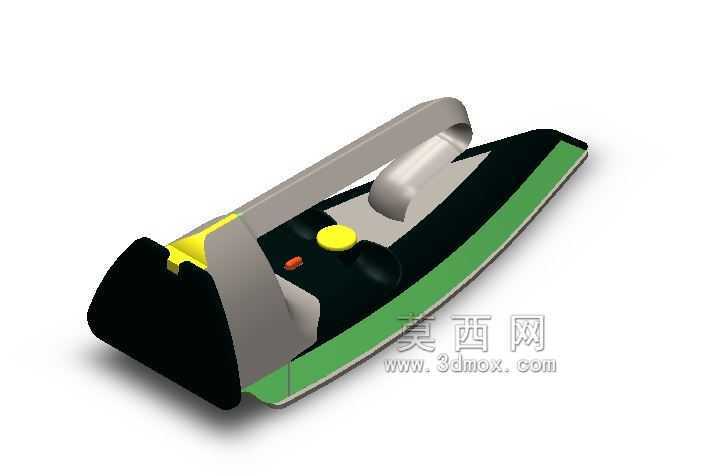

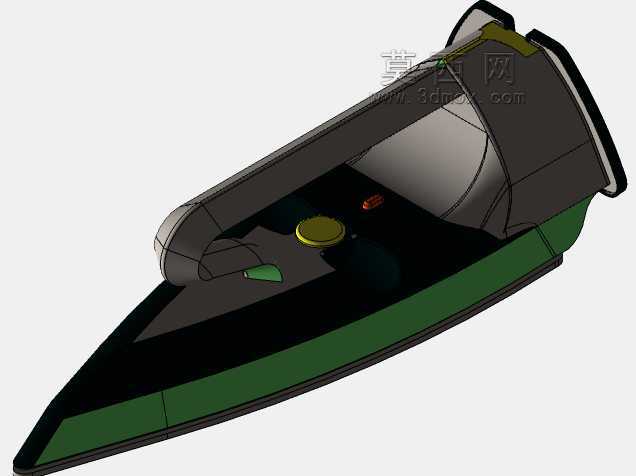

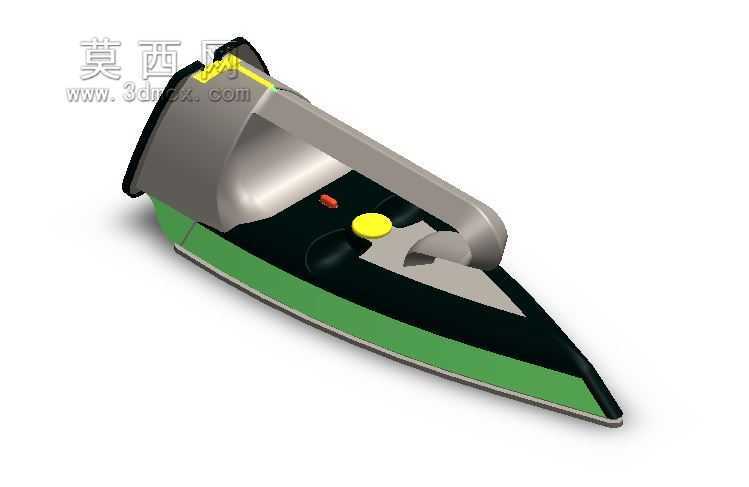

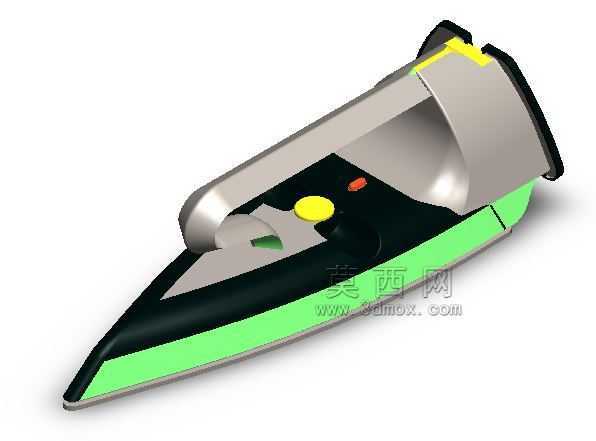

　　这款手持熨烫设备的结构设计，首先围绕日常家用熨烫的高频使用场景展开，区别于传统平板熨斗的厚重造型，整体采用流线型楔状主体轮廓，前端收窄的尖头结构能够精准贴合衬衫领口、袖口、纽扣周边等传统熨斗难以触及的狭小区域，处理衣物褶皱时无需反复挪动衣物位置，可直接顺着织物纹理推进完成熨烫作业。设备握持区域采用内凹式弧面过渡，贴合手掌自然握持的弯曲角度，长时间操作时可减少腕部受力，避免传统直柄熨斗握持时的硌手问题，主体外壳采用分色结构分区，上部银灰色区域为握持受力区，下部亮绿色条带为高温隔热警示区，可直观提示用户操作时避开高温底板区域，降低误触烫伤的风险。设备功能按键采用凸起式大尺寸设计，黄色主按键为蒸汽喷射控制键，

　　布置在握持区域拇指自然落点位置，操作时无需调整握持姿势即可触达，红色小按键为温度档位切换键，采用差异化颜色区分避免误操作，按键周边做了下沉式防水台结构，熨烫过程中产生的冷凝水不会顺着壳体缝隙渗入内部电路区域。底板边缘做了0.8mm的圆弧倒角处理，推进过程中不会勾刮衣物纤维，针对真丝、棉麻、化纤等不同面料的熨烫需求，底板的温度分区做了梯度设计，前端尖头区域为低温区，适合处理薄款敏感面料，中部大面积平面为高温恒稳区，适合处理厚款棉麻织物的顽固褶皱，尾部区域为蒸汽输出区，配合大蒸汽量输出可快速完成厚重衣物的除皱定型。从安装边界来看，设备整体长度控制在260mm以内，最宽处为110mm，整体高度120mm，收纳时可直接放入普通家用抽屉，

　　无需额外预留大尺寸收纳空间，内部储水仓采用隐藏式内嵌结构，进水口布置在设备尾部，搭配密封硅胶塞，注水时不会出现侧漏问题，储水容量设计为180ml，单次注水可连续完成5-6件日常衣物的熨烫作业，无需频繁中途加水。设备尾部的电源线出线位置做了360度旋转防缠绕结构，熨烫过程中不管是横向推进还是纵向移动，电源线都不会扭结阻碍操作，区别于传统熨斗出线位置固定容易卡线的问题。壳体的拼接缝隙控制在0.2mm以内，既满足装配公差要求，也避免灰尘、绒毛进入设备内部堆积，影响设备使用寿命。在结构强度设计上，握持区域的壳体壁厚设置为2.5mm，内部增设了三条纵向加强筋，即使握持时施加较大按压力，壳体也不会出现形变凹陷，

　　底板与上部壳体的连接采用四颗隐藏式螺丝固定，装配后螺丝孔被装饰盖遮盖，既保证连接强度，也保持外观的整体性。针对熨烫过程中常见的滴水问题，底板的蒸汽孔采用下沉式喇叭口设计，蒸汽输出时不会在孔位周边形成冷凝积水，停机后底板余温可快速将残留水分蒸发，不会在下次使用时出现冷水滴漏打湿衣物的问题。设备底部的支撑脚做了加高处理，放置在熨衣板上时，高温底板与熨衣板表面保留5mm的间隙，临时放置时不会烫坏熨衣板表层的耐热布料，也能加快底板的冷却速度。
