手动螺旋压装工装结构设计

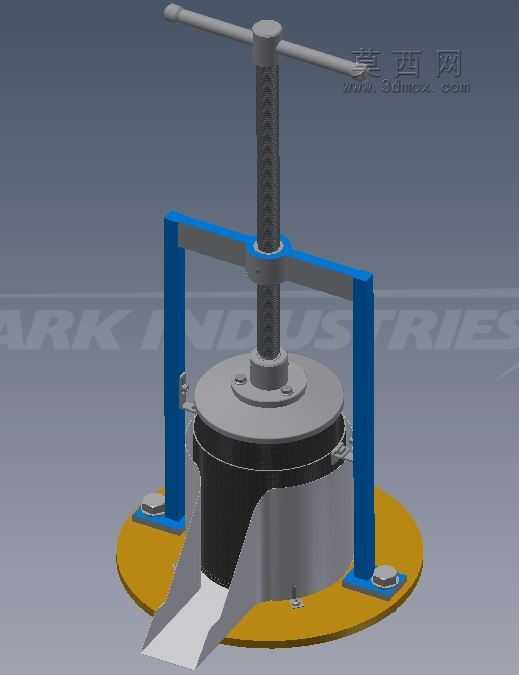

　　这款手动螺旋压装工装，主要面向小批量零部件压装、维修工位的过盈装配场景，在小型机修车间、五金加工班组、汽配维修门店这类没有配置大型气动液压压装设备的场景下，能够完成轴承压入、衬套装配、小部件铆接压合这类需要稳定轴向压力的作业，相比直接锤击装配的方式，能有效避免工件受冲击出现的装歪、配合面损伤、零件崩裂问题，压装过程的施力方向始终沿螺杆轴向，不会出现侧向分力损伤配合面。从结构设计逻辑来看，整体采用立式框架承载思路，底部圆形安装底板作为整个工装的承载基座，底板上预留了对称的螺栓安装孔，可直接通过T型螺栓固定在钳工工作台或者专用工位架上，底板中心区域做了下沉避让空间，压装过程中工件的凸出轴类部分可以伸入避让区，

　　避免压装行程到底时刚性顶触底板造成工件或工装变形。两侧的立式支撑臂采用等边角钢类截面的结构件，底部与底板通过螺栓锁紧固定，顶部通过横梁连接形成封闭的门式框架，这种框架结构在承受螺杆下压力时，两侧支撑臂主要受轴向压应力，不会出现单侧悬臂结构的偏摆问题，框架的开口宽度预留了足够的操作空间，操作人员可以从三个方向取放工件，适配不同直径的盘类、套类工件的放置需求。核心的施力组件采用梯形传动螺杆结构，螺杆穿过顶部横梁的螺纹孔，顶端安装横向的长操作杆，操作人员转动操作杆即可带动螺杆旋转实现上下进给，螺杆底端连接圆形压头，压头与螺杆端部采用活动铰接结构，即使螺杆进给过程中存在微小的转动偏量，压头也能始终贴合工件上端面，

　　不会带动工件跟转刮伤配合表面。压头的直径覆盖常规小型轴承、衬套的端面尺寸，压装时压力能够均匀作用在工件的整个受压端面，避免局部应力过大造成零件变形。设计过程中对螺杆的行程做了合理匹配，常规小零件压装的行程普遍在50mm以内，螺杆的有效进给行程完全覆盖这类作业需求，同时在螺杆上做了行程限位的结构冗余，避免螺杆旋出脱离横梁造成工装失效。两侧支撑臂的内侧没有多余的突出结构，工件放置时不会出现结构干涉，底板的黄色涂装区域是工件放置的安全操作区，提示操作人员将工件放置在中心承压区域，避免偏载造成框架受力不均。从安装边界来看，整个工装的底板直径适配常规钳工台的安装位，不需要对现有工作台做额外的打孔改造，整体高度符合站立操作的人机工程高度，

　　操作人员站在工位前转动操作杆时，手臂自然下垂即可施力，不需要抬臂或者弯腰操作，长时间作业的疲劳度更低。和常规的台式压机相比，这款工装没有额外的动力源需求，不需要接电或者接压缩空气，只要固定在工作台面上即可随时使用，在户外抢修、临时装配点这类没有动力配套的场景下也能正常使用。结构上没有易损的复杂传动件，梯形螺杆的传动本身具备自锁特性，压装过程中即使松开操作杆，螺杆也不会因为压力回弹反转，作业安全性有足够保障，日常维护只需要定期在螺杆螺纹处涂抹润滑脂，就能保证长时间的进给顺畅，不需要复杂的保养流程。压装作业时，操作人员只需要将待压装的工件放置在底板中心定位区域，把待压入的零件对准配合位置，转动顶端操作杆带动压头下行，均匀施力直到零件压装到指定位置，再反向转动操作杆抬起压头即可取出完成装配的工件，整个操作流程不需要额外的辅助工具，单人即可完成全部作业。框架的结构刚度经过匹配设计，在承受最大压装力时，两侧支撑臂的变形量控制在极小范围内，不会因为框架变形导致压头倾斜，保证压装后的零件同轴度符合装配要求，对于过盈量不大的小型零部件装配，这款工装的压装力完全能够满足作业需求，替代了大型设备的小负荷作业场景，降低了小型装配作业的设备投入成本。
