波轮式洗衣机内部传动结构三维设计

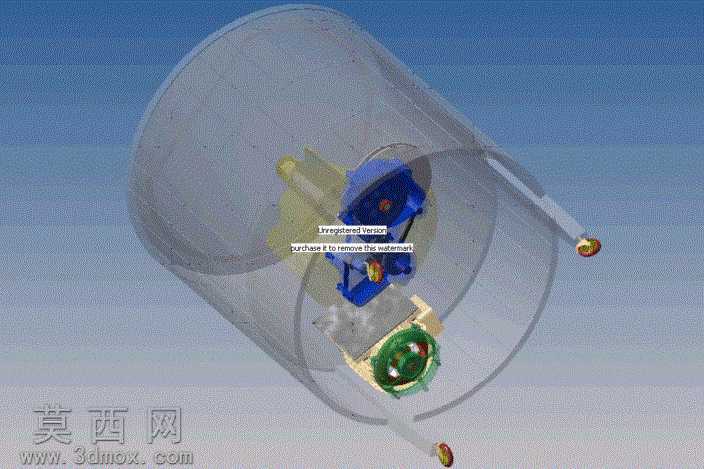

本作品为波轮洗衣机内部运动结构的三维建模设计，采用半透明可视化呈现方式，完整还原洗衣机核心工作单元的装配关系与运动逻辑。建模过程中首先对洗衣机外桶进行参数化构建，采用薄壁圆柱特征生成盛水外桶结构，边缘做圆角过渡处理避免应力集中，半透明材质的设置可直观展示内部组件的布局，无需拆解即可观察内部传动路径。核心波轮部件采用曲面建模方式完成，依据波轮水流推动的曲面弧度要求，通过放样、曲面裁剪、加厚特征生成带导流叶片的波轮结构，表面做哑光塑料材质渲染，还原真实波轮的材质质感。底部传动单元完整还原了电机安装结构、传动连接组件、支撑脚轮等细节，其中驱动电机采用分层建模方式，分别构建定子外壳、绕组示意结构、输出轴端，搭配金属与工程塑料的分层材质渲染，清晰区分不同部件的材质属性；传动连接件按照实际装配约束完成配合，可模拟电机动力传递至波轮的运动过程，还原洗衣机工作时的运转状态。支撑结构部分，底部支撑脚采用带滚轮的可调支撑设计，既还原了洗衣机可移动调整的结构特点，也通过金属支杆与橡胶滚轮的材质搭配，还原真实部件的材质差异。整体建模严格遵循家电产品的结构设计逻辑，各部件间保留合理的装配间隙，运动部件设置符合实际工况的运动约束，半透明外桶的设计既保证了整体结构的完整性呈现，也让内部核心传动、工作部件的布局一目了然，可用于洗衣机结构原理演示、家电设计教学参考等场景，清晰展现波轮洗衣机从动力输入到波轮转动的完整工作链路，各部件的连接关系、安装位置均按照实际家用波轮洗衣机的结构比例进行还原，材质渲染区分了工程塑料、金属、橡胶等不同材质的视觉特征，让整体模型兼具结构准确性与视觉真实感。
