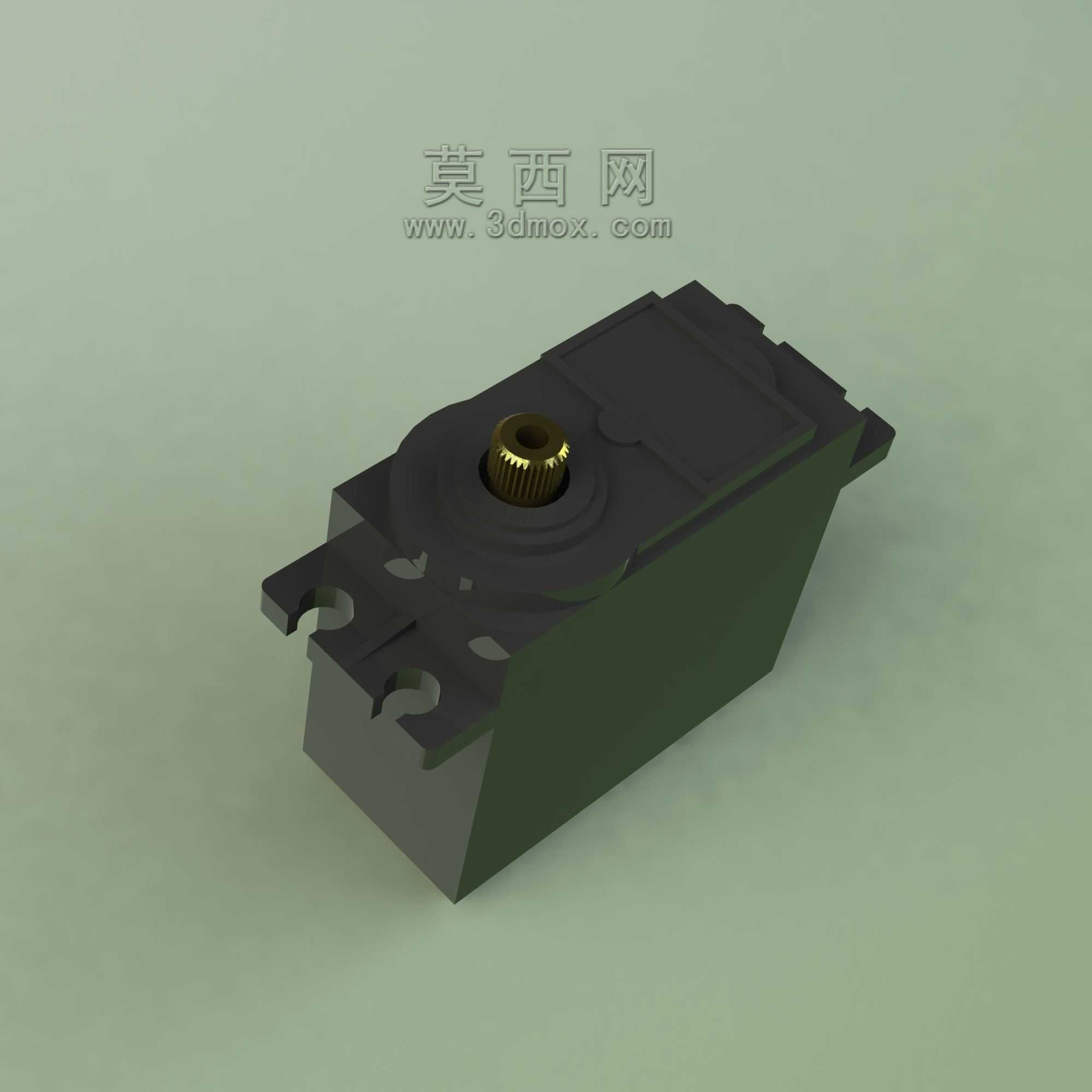

TowerPro标准舵机高精度结构三维建模

　　日常做小型自动化执行机构选型、航模或者教育类机器人结构搭建的时候，TowerPro规格的标准舵机是绕不开的基础执行元件，这次建模完全按照实物测绘的尺寸还原，没有做简化处理，每一处安装位、壳体接缝、输出齿盘的细节都和量产实物对齐，方便做结构干涉检查的时候直接调用，不用再反复核对安装边界。

　　从实际应用场景来说，这类舵机的使用覆盖范围极广，小型固定翼航模的舵面偏转控制、多足机器人的关节角度调节、教育类机械臂的关节驱动、小型自动化设备的工位挡料切换、甚至是智能家居里的风门开合控制，都能看到同规格舵机的身影，它的核心优势是集成度高，不需要额外搭配减速箱、驱动器的外围结构，只需要给对应的PWM控制信号就能实现指定角度的位置保持，对于空间紧凑、负载不大的摆动类执行场景，比单独搭建电机加减速组的方案要节省至少60%的安装空间，装配调试的工作量也能大幅降低。

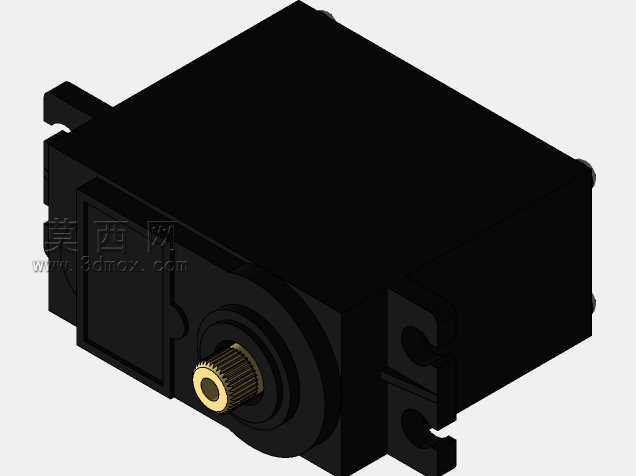

　　建模的时候最先确定的是输出端的安装边界，顶部的铜齿输出盘是标准25T齿规格，这个尺寸是行业通用标准，不管是搭配金属摇臂还是塑料舵盘，都能直接适配，齿盘的突出高度、齿形的模数都严格按照实物测绘，不会出现装舵盘的时候卡滞或者间隙过大的问题。输出轴的中心到壳体两侧安装耳的孔位距离是标准安装尺寸，安装耳上的两个固定孔做了沉台设计，装配的时候用M2规格的自攻螺丝或者铜柱固定，螺丝头不会突出安装平面，不会和周边的结构件产生干涉。

　　壳体部分的建模还原了上下壳的拼接接缝，上壳和下壳的止口结构也做了出来，实际做结构设计的时候，如果需要给舵机做防尘外罩，就可以直接参考止口的尺寸来做配合，不用再单独测量壳体的分型面位置。壳体侧面的出线槽位置也按照实物还原，舵机线的出线方向、出线口的倒角都做了处理，布线的时候可以准确预估线材的弯曲半径，避免装配的时候线材被壳体和安装架挤压破损。壳体整体是哑光黑色的工程塑料材质，建模的时候把壳体表面的细微脱模斜度也做了出来，不要小看这1度左右的脱模斜度，如果建模的时候忽略这个细节，做安装槽位设计的时候就会出现尺寸偏差，实际装配的时候舵机塞不进预留的安装位，很多新手建模的时候容易犯这个错，把塑料件做成纯直壁，最后打样出来装配干涉，返工调整结构浪费时间。

　　内部结构虽然外观上看不到，但建模的时候也参考了同规格舵机的内部传动布局做了对应预留，直流驱动电机的位置、多级减速齿轮组的排布空间、电位器的安装位置都和实际结构对齐，如果需要做舵机改装、更换金属齿轮或者改大扭矩版本的结构验证，这个模型也能直接用来做内部干涉检查，不用再拆实物测量内部空间。输出齿盘下方的轴承安装位也做了准确还原，轴承的压装深度、和上壳的配合公差都按照实际装配关系做了处理，能直观看到输出轴的径向跳动余量，做高精度角度控制的结构设计时，可以提前评估输出端的晃动量对末端执行件精度的影响。

　　安装边界的尺寸上，舵机主体的长宽高完全符合标准舵机的安装规范，主体长度、宽度、高度的尺寸公差控制在0.1mm以内，和市面上同规格的TowerPro舵机安装尺寸完全互换，不管是替换旧设备上的损坏舵机，还是新设计结构选用这个规格的舵机，都可以直接把这个模型调入装配体，不用反复调整安装位的尺寸。两侧安装耳的厚度、安装孔的中心距也是行业通用尺寸，市面上的标准舵机支架、舵机安装座都能直接适配，不需要重新设计安装结构。

　　从功能特性上来说，这类舵机的核心是角度闭环控制，内部的电位器会实时反馈输出轴的角度，配合控制电路实现角度的精准定位，常规的0-180度摆动范围可以覆盖绝大多数小型摆动执行的需求，建模的时候也把输出轴的转动范围做了运动仿真的参考限位，在装配体里可以直接模拟舵机摆动到极限角度时，和周边结构件的干涉情况，提前发现摇臂转动时碰到设备外壳或者其他零件的问题，避免实际加工组装后才发现运动干涉，导致结构返工。

　　很多人做结构设计的时候，对这类标准外购件的建模都比较随意，随便拉个方块代替，最后装配的时候才发现出线位置不对、安装耳的高度不对、输出齿盘的突出量不对，导致整个安装结构都要改，这个模型完全按照实物还原所有细节，不管是做整机装配的干涉检查，还是做产品的渲染展示，或者是做结构设计的教学演示，都能直接使用，不需要再做二次修改。尤其是做教育类机器人产品开发的时候，这类舵机是核心的执行部件，准确的模型可以帮助结构工程师快速完成整机的布局，把更多的精力放在传动结构和功能实现上，不用在外购件的建模上浪费不必要的时间。另外建模的时候也考虑了不同软件的格式适配问题，所有特征都是基于实体建模，没有碎面或者破面，导入到不同的三维软件里都能正常编辑特征，也可以直接生成工程图用来做安装位的尺寸标注，对于需要出加工图纸的场景，直接测量模型就能得到准确的安装尺寸，不用再拿着游标卡尺去拆实物测量，能大幅提升设计的效率。
