机动车燃油存储箱体结构设计

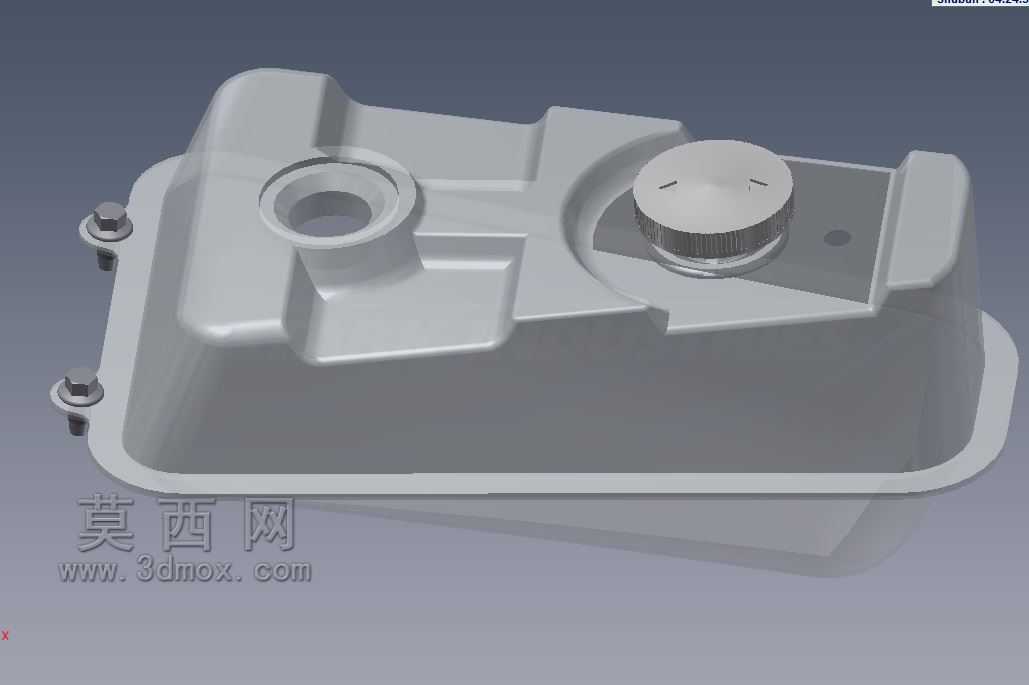

　　该燃油存储箱体主要适配小型乘用车辆的动力供油系统，安装位置通常位于车辆后排座椅下方或车架侧部预留的安装空腔内，核心作用是稳定存储车辆行驶所需的燃油，同时为发动机供油管路提供持续、压力稳定的燃油供给，避免车辆在颠簸、倾斜、加减速工况下出现供油中断的问题。从结构设计来看，箱体采用上盖与下壳扣合的分体式结构，上盖集成了加油口安装座、油位传感器安装位以及燃油加注口盖的配合结构，周边预留的三个螺栓安装位用于将箱体上盖与下壳进行密封紧固，同时兼顾与车身安装支架的连接固定，安装位旁的凸起加强筋能够提升螺栓连接区域的结构强度，避免车辆长期行驶振动导致连接位开裂。箱体的外形轮廓完全贴合安装空间的边界做了异形适配，边角位置全部做了圆弧过渡处理，

　　既能够避免应力集中，也能在安装过程中防止与周边车身部件发生干涉，箱体侧壁的内凹结构一方面是为了避让车身的线束、管路布置空间，另一方面也能提升箱体自身的结构刚度，减少燃油在箱体内晃动产生的冲击变形。加油口位置设置了带防滑纹路的旋盖结构，旋盖与安装座之间预留了密封胶圈的安装槽，能够保证加注口位置的密封性能，防止燃油挥发以及行驶过程中燃油溢出，加油口的倾斜角度适配车身加油管路的走向，能够降低燃油加注时的阻力，减少加注过程中的反喷问题。箱体上的圆形通孔结构为燃油泵与油位传感器的集成安装位，该位置的凸台结构做了加厚处理，能够承受燃油泵工作时产生的振动，同时保证安装面的平面度，满足密封件的压缩量要求，避免出现燃油渗漏的问题。在实际工况适配方面，

　　箱体的容积设计匹配对应车型的续航要求，内部预留了防浪板的安装卡槽，能够在车辆加减速、转弯时抑制燃油的剧烈晃动，降低燃油晃动产生的噪音，同时减少燃油泵吸入口处的油面波动，保证供油压力的稳定性。箱体的安装边界尺寸严格对应车型的安装点坐标，底部预留了缓冲胶垫的安装位置，能够过滤行驶过程中路面传递的振动，避免箱体与车身硬接触产生的磨损与异响，所有连接位的位置度公差控制在合理范围内，能够满足生产线的快速装配要求，不需要额外的调整工序。从设计逻辑来看，该箱体优先考虑了空间利用率，在有限的安装空腔内最大化拓展储油容积，同时兼顾了结构强度、密封性能以及装配便利性，所有的凸起、凹槽结构都有对应的功能指向，没有冗余的设计元素，壁厚设计均匀，能够满足冲压或者注塑成型的工艺要求，避免生产过程中出现缩痕、变形等质量问题，密封面的宽度统一，能够保证密封胶圈压缩均匀，长期使用后也不会出现密封失效的问题。
