带球形端头的连接锁紧锤类零件结构

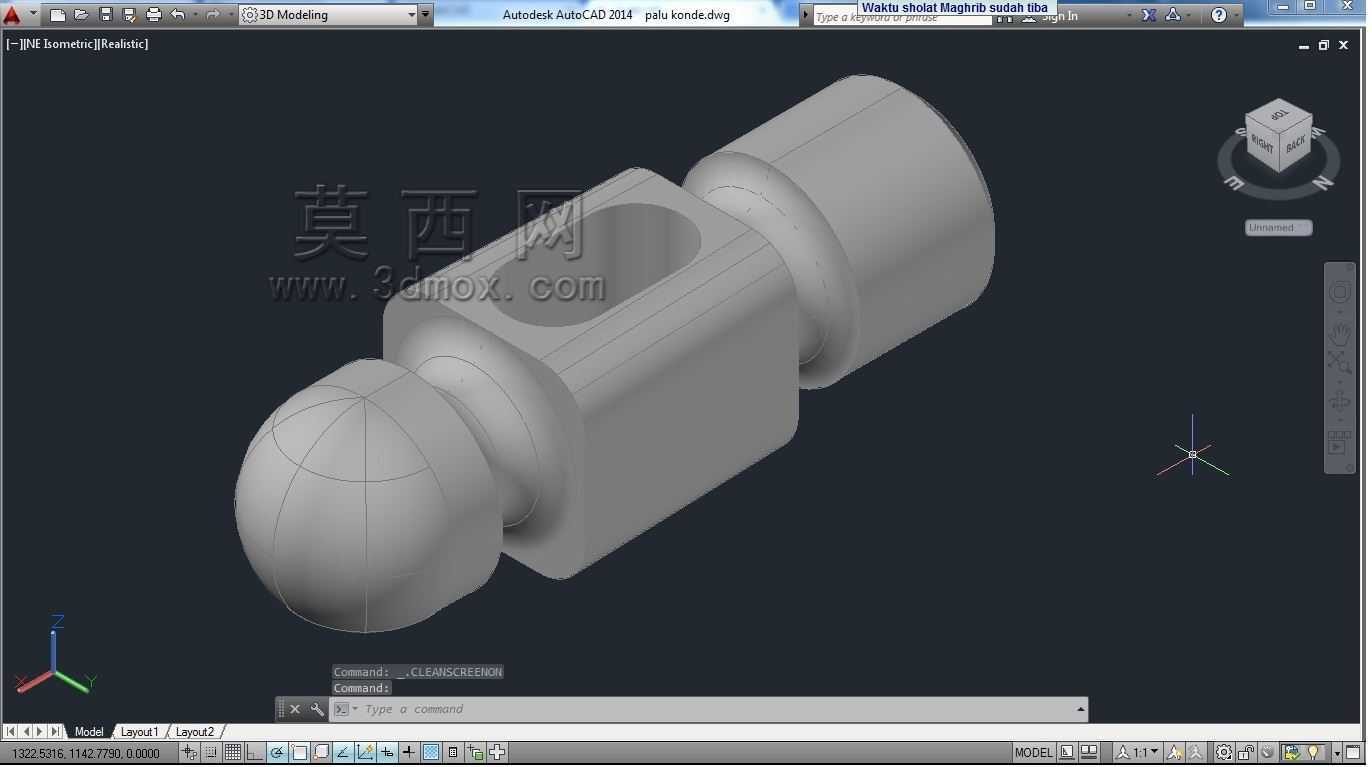

　　这类带球形端头的锤类连接构件，常应用在需要快速卡位、铰接摆动的工装夹具、小型手动操作机具以及轻工设备的联动机构中，区别于普通敲击用的手锤，该零件核心作用并非传递敲击冲击力，而是依靠端部的球头结构实现多自由度的铰接适配，中段的方型带孔结构承担锁止、定位以及扭矩传递的功能，尾部的圆柱轴段则用于和配套的衬套、轴孔完成装配限位，是小型联动机构里实现摆动锁止动作的核心受力零件。

　　从实际使用场景来看，该零件多布置在手动扳动式的锁紧机构中，比如小型工装的快速压头、折叠式机具的铰接锁止位、检测夹具的定位压杆端头等位置，球头部分会嵌入对应的球窝座内，允许机构在一定角度范围内自适应偏转，抵消装配过程中产生的位置偏差，避免刚性连接在频繁摆动过程中出现卡滞、别劲的问题。中段的方形本体上开设的径向通孔，用于穿装锁销或者拨杆，当外部操作力作用在拨杆上时，可带动整个零件绕尾部圆柱轴段的轴线转动，同时借助球头与球窝的配合，将转动动作转化为压合或者锁止的直线驱动力，完成对目标工件的夹紧或者机构档位的切换。

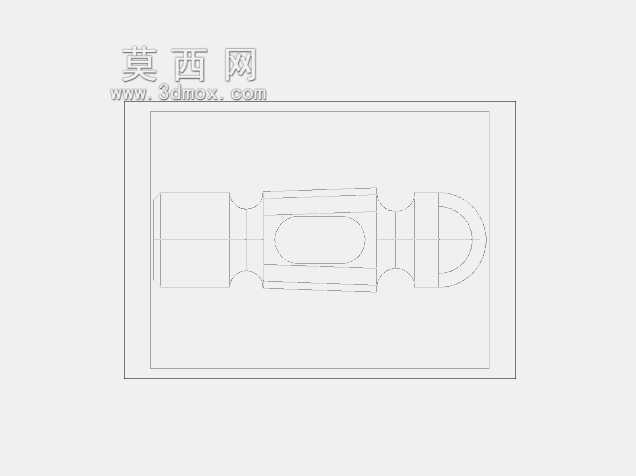

　　设计该零件时，首先要明确球头的直径尺寸与配合球窝的公差带，球头表面需要保证足够的圆度与表面光洁度，减少摆动过程中的摩擦阻力，通常球头与根部的衔接位置会做圆弧过渡处理，避免应力集中导致零件在频繁承受交变载荷时出现根部断裂的问题。中段的方形结构并非等截面设计，靠近球头一侧的棱边均做了倒角处理，一方面是为了装配时能够顺利导入对应的方形滑槽内，另一方面也能减少棱边的应力集中，方形段上的通孔位置需要严格匹配拨杆的安装尺寸，孔的轴线与尾部圆柱轴段的轴线要保证足够的位置度，否则会出现拨杆动作卡滞、力传递效率下降的问题。

　　尾部的圆柱轴段是整个零件的装配基准，其直径尺寸需要和配套的安装轴孔采用间隙配合，保证零件转动时的顺畅性，轴段与方形本体衔接的位置同样设置了退刀槽结构，既方便机加工时的刀具退刀，也能保证轴段装配时能够完全抵靠到安装孔的定位端面，避免出现装配间隙过大导致的零件窜动。从安装边界来看，该零件的整体长度需要匹配安装腔的深度，球头探出安装座的长度要满足摆动角度的需求，避免球头在最大摆角时与安装座的侧壁发生干涉，方形段的外形尺寸要和滑槽的宽度适配，既要保证滑动、转动时的导向精度，也要控制配合间隙在合理范围内，防止动作过程中出现过大的晃动影响定位精度。

　　在受力层面，该零件的球头根部、通孔周边以及轴段衔接位置是主要的应力集中区域，设计时需要根据实际承受的最大锁止力核算这几个位置的截面强度，选择合适的材料与热处理工艺，比如采用中碳钢调质处理提升整体的强度与韧性，球头表面做淬火处理提升耐磨性能，延长零件的使用寿命。实际装配过程中，球头配合面需要定期涂抹润滑脂，减少磨损带来的配合间隙增大问题，尾部轴段与安装孔之间可根据使用场景选择添加铜衬套或者自润滑衬套，降低转动过程中的摩擦损耗，保证机构长期使用后的动作稳定性。
