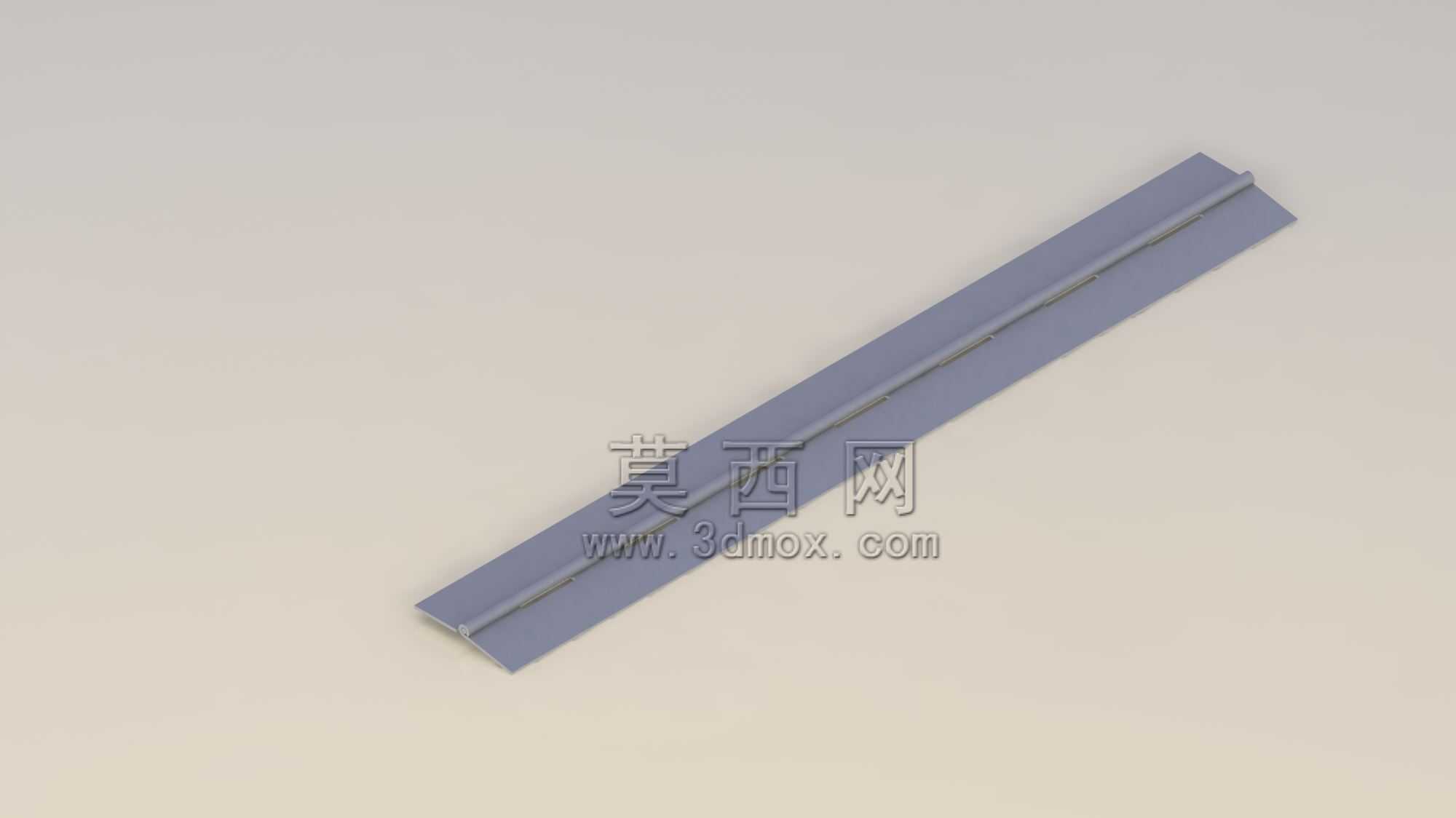

长条式对接合页结构三维数模

　　这类长条式铰接构件常被用在需要整面均匀受力的开合场景里，比如大型设备的检修门、钣金柜体的侧封板、轻质隔断的翻转结构上，和普通点状分布的合页不同，它沿开合边整段布置，能避免门板或盖板因为跨度大出现局部翘曲、开合错位的问题，尤其适合薄板类构件的铰接连接，不会因为单点受力集中导致板面变形。从结构设计逻辑来看，这类长铰链采用一体成型的轴套配合结构，两个页片分别通过卷边形成连续的轴孔通道，整根销轴穿入后实现整段的转动配合，没有分段合页的拼接间隙，转动过程中整边的同步性更好，不会出现多合页安装时不同轴导致的卡滞问题。做结构设计时要先确认安装边界，这类长铰链的页片厚度通常根据承重需求选择，常规轻型应用的页片厚度在1-2mm区间，

　　销轴直径匹配页片卷边的内径，一般比卷边内径小0.1-0.2mm，保证转动顺滑又不会出现径向窜动。安装时两个页片分别固定在两个需要相对转动的构件上，固定孔沿页片长度方向等距分布，孔位间距通常控制在100-150mm，保证固定后受力均匀，不会因为固定点间距过大导致页片和安装面之间出现缝隙。实际选型时要注意开合角度的限制，这类无定位的长铰链最大开合角度通常能到180度，具体要看页片的厚度和卷边的结构，当页片厚度较大时，开合到一定角度两个页片的侧边会互相抵住，这时候要根据实际需要的开合角度调整页片的倒角或者卷边位置，避免出现干涉。另外这类长铰链的转动阻尼可以通过销轴和轴孔的配合公差调整，如果需要一定的悬停能力，可以适当减小配合间隙，

　　或者在销轴表面增加阻尼涂层，不需要额外加装阻尼器就能实现任意角度停留，适合需要经常开启又要保持开度的检修门场景。建模过程中要注意卷边部分的曲率连续性，因为卷边是通过钣金折弯工艺成型的，折弯半径要和板材厚度匹配，通常折弯内半径等于板材厚度，避免出现工艺上无法成型的问题，同时轴孔的同轴度要控制在0.05mm以内，不然整根销轴穿入后会出现转动卡涩，甚至无法装配的问题。还要注意两个页片在闭合状态下的贴合度，页片的平面度公差要控制在0.1mm每米长度内，避免闭合后出现缝隙不均的情况，影响密封或者外观效果。在一些有密封要求的场景下，还可以在页片和安装面之间加装密封胶条，这时候要预留胶条的安装槽位，页片的固定孔要做沉头处理，

　　保证固定螺丝的头部不突出页片表面，不会和转动的另一侧页片产生干涉。这类长铰链相比多个短合页组合的方案，安装效率更高，只需要一次定位就能完成整边的铰接安装，不需要反复调整多个合页的同轴度，同时整段的铰接结构密封性更好，能减少灰尘、水汽从开合边的缝隙进入设备内部，适合户外设备或者有防尘防水要求的柜体使用。做受力校核的时候，要考虑整段铰链的均布载荷，计算销轴的剪切强度和页片的抗弯强度，因为载荷是沿长度方向均匀分布的，和单点合页的集中载荷计算方式不同，要把总载荷分摊到每一段轴孔配合面上，避免局部应力过大导致卷边变形或者销轴弯曲。另外在表面处理上，这类铰链通常根据使用环境选择镀锌、喷塑或者不锈钢材质，腐蚀环境下要选用304或者316不锈钢材质，避免生锈导致转动失效，常规室内环境用冷轧钢镀锌就能满足使用需求，成本也更低。建模时还要考虑装配公差，两个页片之间要预留0.05-0.1mm的轴向间隙，避免因为温度变化导致热胀冷缩出现卡滞，尤其是长度超过1米的长铰链，轴向的热膨胀量不能忽略，要在销轴的一端预留足够的伸缩余量。
