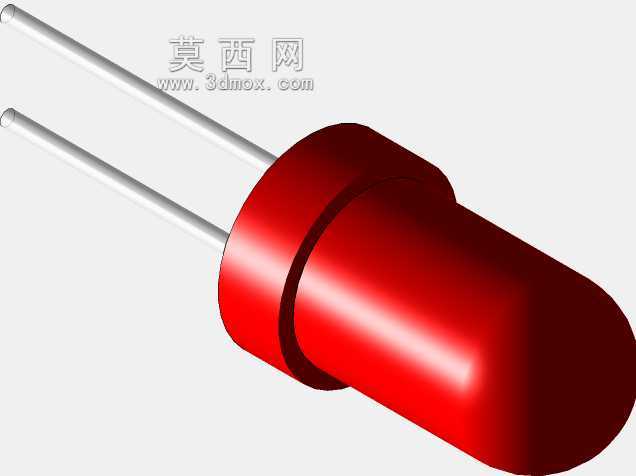

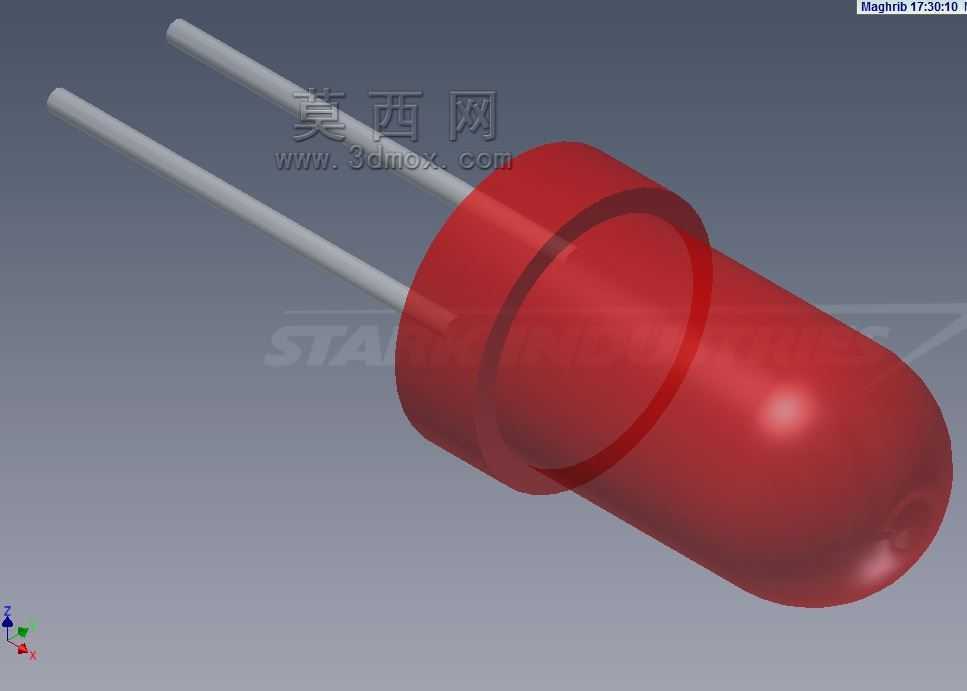

红色直插式兰普发光二极管结构建模

　　在做消费类电子控制板、工业设备状态指示面板的三维布局时，直插式发光二极管是最常碰到的板载指示元件，这次建模的红色兰普款直插LED，是日常选型里用得极多的一款常规封装。先从实际安装场景说，这类元件大多用在波峰焊工艺的通孔PCB上，不管是家电的电源状态灯、工控柜的故障指示位、小型仪器的功能提示点，还是玩具、教学实验板的信号显示，都能见到它的身影，相比贴片LED，它的发光指向性更强，柱形透镜的聚光效果能让正面观测距离更远，不需要额外加导光件就能在半米外清晰识别亮灭状态，在不需要高密度贴装的低速控制板上，直插封装的焊接容错率也更高，手工补焊维修的便利性远胜小尺寸贴片件。建模的时候最先要卡准的是安装边界，首先是环氧封装的主体部分，

　　这款是标准的5mm圆柱圆头封装，柱身直径严格控制在4.95-5.05mm的公差带里，圆头顶端的球面曲率要匹配实际光学出光角度，常规红色直插LED的半强度角大概在15-20度，建模时球面的弧度不能做太陡也不能太平，太陡会让出光角过窄，侧面观测不到亮灯状态，太平又会让光线过度散射，正面亮度达不到指示要求。然后是引脚部分，两根平行的镀锡铜引脚直径是0.5mm，引脚中心间距是2.54mm，刚好匹配标准万用板、PCB通孔的网格间距，引脚伸出环氧本体的长度要留足18-20mm，一方面要满足PCB板厚加上波峰焊引脚伸出长度的要求，另一方面也要给折弯成型留余量，很多面板安装场景里需要把引脚折弯90度，让LED本体贴在面板安装孔里，

　　引脚再水平搭接到PCB焊盘上，建模时要注意引脚和环氧本体结合的位置做微小的圆弧过渡，不能做直角硬连接，实际生产里这个位置是环氧封装的应力集中点，直角结构在引脚受外力时很容易出现环氧开裂的问题。再说到功能特性对应的结构设计，红色环氧封装本身是掺了散射剂的透光材料，不是完全透明的，建模时外观质感要做半透明的哑光红，内部的支架、键合引线、芯片部分虽然封装后外部看不到，但做干涉检查的时候要预留出内部腔体的空间，不能把环氧本体做成实心结构，不然后续做热仿真的时候会出现参数偏差——这类小功率指示LED的工作电流一般在5-20mA，正向压降1.8-2.2V，工作时芯片的发热量虽然不大，但环氧的导热系数很低，内部腔体的空气层是热阻的重要组成部分，建模时把内部结构留出来，后续做整板热分析的时候数据才会更贴近实际情况。实际做设备布局的时候，这个元件的安装高度是必须要核对的尺寸，从PCB板面到LED顶端的总高度大概是8.7mm左右，如果面板上要开安装孔，孔的直径要开到5.2-5.3mm，给元件公差和装配间隙留余量，孔位中心和PCB焊盘中心的同轴度要控制在0.2mm以内，不然装配时会出现LED卡不进面板孔、引脚别劲的问题。另外要注意两根引脚的极性，长引脚是正极、短引脚是负极，建模时可以给两根引脚做微小的长度差，方便后续装配出BOM的时候标注极性，避免生产时插反元件导致不亮。很多新手建模的时候容易忽略环氧本体根部的那个微小凸台，就是靠近引脚一侧的环氧封胶口位置，

　　实际元件这个位置有一圈大概0.2mm高的注塑毛边凸台，建模时把这个细节做出来，模型的真实感会强很多，而且在做PCB和面板之间的间距核算时，这个凸台的高度也要算进安装高度里，不然会出现PCB顶到元件本体、装配不到位的问题。还有一个容易被忽略的点，就是这类LED的引脚是可焊性镀锡层，建模时引脚的金属质感要做哑光镀锡的效果，不要做成亮面镀铬的质感，而且引脚从环氧本体伸出1-2mm的位置是没有镀锡的，是环氧封装时的密封段，这个细节做出来，模型在做装配演示的时候专业度会提升不少。在做整机装配的干涉检查时，要注意LED本体周围3mm范围内不要布置过高的其他元件，一方面避免挡住出光路径，另一方面也给焊接时的烙铁头留操作空间，尤其是手工焊的工位，周围元件太高会影响烙铁下嘴，容易出现虚焊、连焊的问题。
