汽车内饰功能件安装固定基座结构

　　这款安装基座属于汽车座舱内部的承载固定类结构件，主要应用于乘用车座舱内部电控模块、装饰护板或者功能按键组件的安装定位场景，是座舱内部装配体系里衔接车身钣金与外置功能件的中间载体。从实际装车场景来看，这类基座一般布置在仪表台侧下方、中央通道两侧或者门板内侧的隐蔽位置，既要承担上部搭载零件的重量负载，还要抵消车辆行驶过程中产生的颠簸振动，避免搭载的功能件出现松脱、异响或者位置偏移的问题。

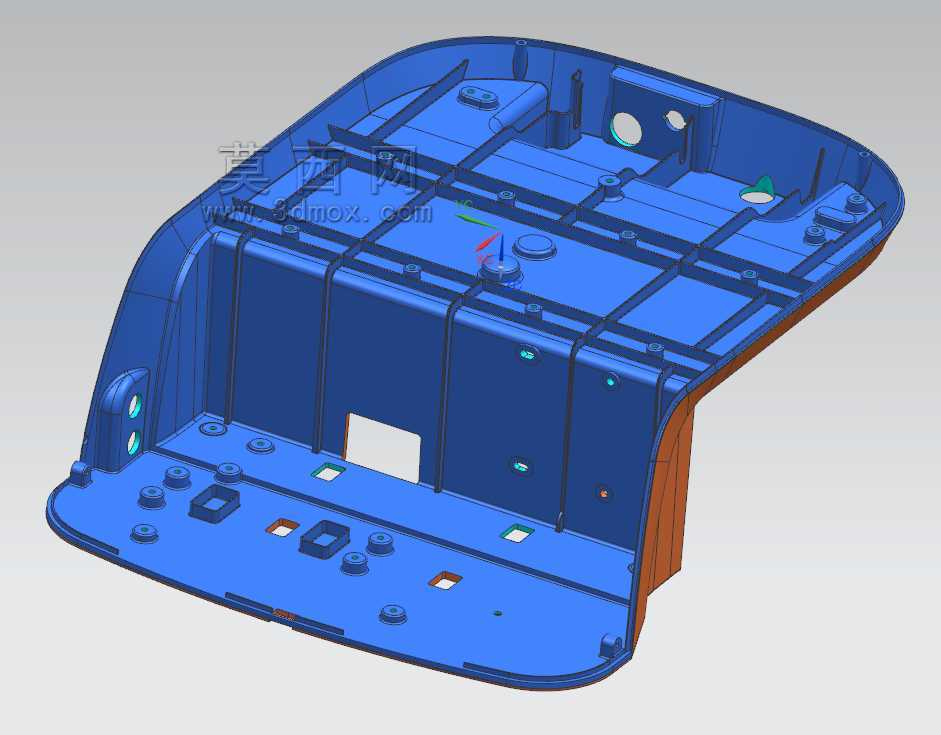

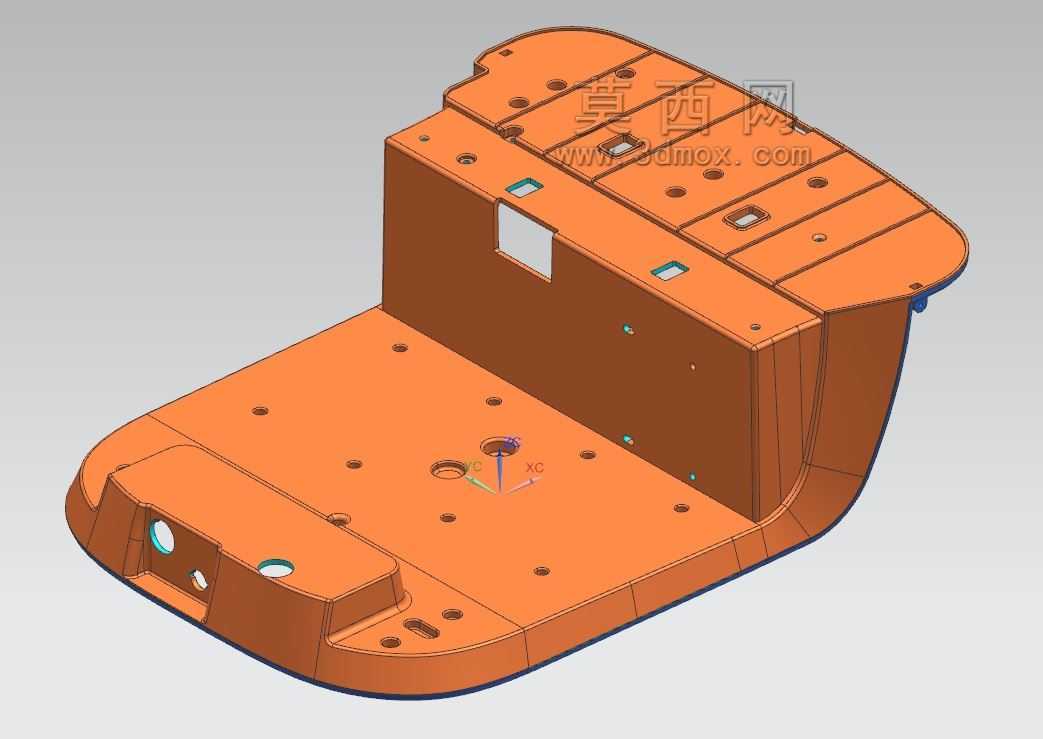

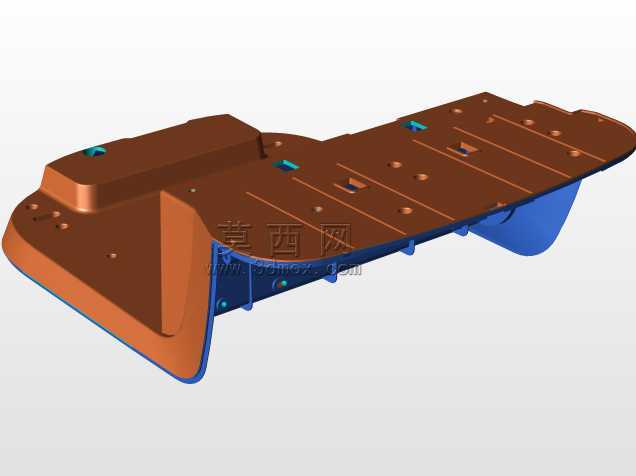

　　从结构设计逻辑来看，整个基座采用带翻边的盘式主体结构，主体平面上分布了多组不同规格的安装柱与定位孔，不同孔径的安装位分别对应不同搭载零件的固定需求：小直径的定位孔用于装配时的初定位，保证零件装车时的位置精度，带螺纹嵌件的安装柱用于螺丝锁紧固定，方形的镂空槽位则是为上部搭载零件的接插件、线束走位预留的过孔空间，避免装配时出现线束挤压、接插件干涉的问题。基座边缘的连续翻边结构一方面提升了整个零件的结构刚性，减少薄壁塑料件的形变概率，另一方面翻边上的定位凸点可以和车身钣金上的卡槽配合，实现基座本身的预固定，降低装配时的人工对位难度。

　　设计过程中，首先要匹配的是安装边界的尺寸约束：基座的整体外轮廓需要完全贴合对应位置的车身钣金曲面，不能和周边的内饰护板、线束通道、加强筋产生干涉，因此基座的非安装侧做了随形的曲面设计，和钣金贴合的位置预留了0.1mm的装配间隙，避免装车后出现面差不均的问题。主体平面上的安装位布局完全遵循上部搭载零件的接口位置，每个安装柱的高度都经过公差匹配，保证搭载零件装配后和周边内饰面的平度差控制在0.5mm以内，避免出现外观段差。基座上分布的多组纵向加强筋，沿着受力方向布置，在不增加整体壁厚的前提下大幅提升了结构的抗弯折能力，避免车辆长期振动后安装柱出现断裂的问题。

　　从功能特性上看，这款基座同时承担了定位、承载、线束避让三个核心作用：定位功能依靠分布在基座三个角点的圆形定位孔实现，装配时定位孔先套入钣金上的定位销，将基座的位置完全固定，后续打螺丝的过程中不会出现位置偏移；承载能力通过加强筋结构与均匀分布的安装点实现，每个安装柱下方都做了加厚的胶位过渡，避免应力集中导致的柱体断裂，整体可以承受不低于5kg的垂直负载，完全满足常规车载电控模块、装饰组件的承重需求；线束避让的槽位则根据上部零件的出线方向做了导向设计，槽位边缘做了圆角过渡，避免长期振动中线束被锐边割破绝缘层，引发电路故障。

　　实际建模过程中，这类零件需要重点关注拔模角度与壁厚均匀性的控制，所有安装柱的拔模角度设置为1度，既方便注塑脱模，也不会影响装配尺寸精度；主体壁厚控制在2.5mm，加强筋的厚度设置为主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲的问题。基座和车身钣金接触的位置还预留了缓冲胶垫的粘贴位，装配时贴上3mm厚的EPDM缓冲胶垫，可以过滤行驶过程中产生的微小振动，避免塑料件和钣金直接接触产生异响。另外，基座上预留的几个异形孔位是为氛围灯导光条、传感器探头预留的穿出位，孔位的尺寸公差控制在±0.05mm，保证探头或者导光条装配后不会出现松动、歪斜的问题。

　　从装配流程的适配性来看，整个基座的设计完全适配汽车总装线的装配顺序：先将基座通过预固定卡扣卡在车身钣金上，锁上三颗固定螺丝完成基座本身的装配，之后再依次将上部搭载的电控模块、按键组件、线束接插件对应安装到基座的各个安装位上，整个装配过程不需要额外的工装辅助，单个工位的装配时间可以控制在40秒以内，符合总装线的节拍要求。后期维修时，只需要拆卸上部搭载的零件即可，不需要将整个基座从钣金上拆下，降低了售后维修的拆装难度。
