汽车座椅系统专用冲压支架结构

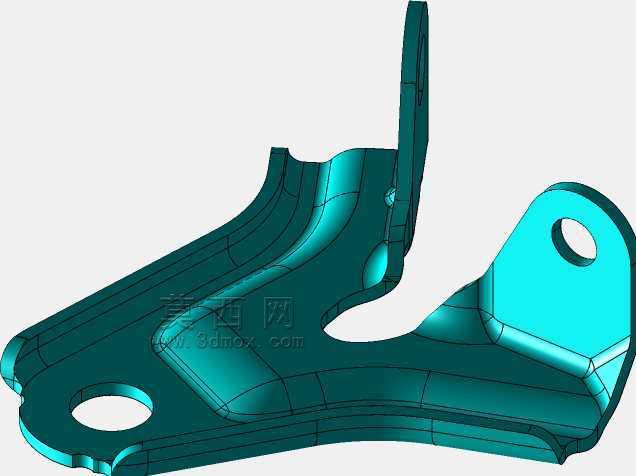

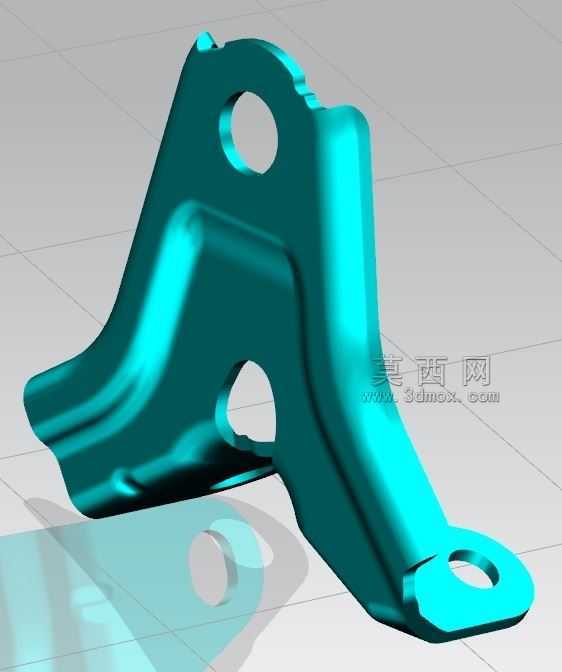

　　这款支架属于汽车座椅系统的专用承载连接件，主要应用在乘用车座椅的侧部安装点位，承担座椅调节机构与座椅骨架之间的载荷传递作用，在车辆行驶过程中需要承受座椅传递来的纵向、横向以及垂直方向的复合载荷，同时要适配座椅调节过程中的微小位移余量，避免应力集中导致的部件疲劳失效。从结构设计来看，整体采用一体化冲压成型工艺，基材选用高强度冷轧钢板，通过多道次冲压折弯形成立体承载结构，三个安装孔位分别对应不同的连接点位：上方的圆孔用于和座椅靠背调节机构的铰接轴配合，孔位边缘做了翻边强化处理，提升铰接位置的抗剪切能力，避免长期铰接转动造成的孔位磨损变形；中部的异形孔为减重设计，在不削弱整体结构强度的前提下，有效降低部件自身重量，同时该孔位也可作为线束穿过的预留通道，方便座椅侧部调节线束的排布固定；下方的长圆孔用于和座椅底部滑轨支架连接，长圆结构可以吸收安装过程中的装配公差，降低整车装配时的对位难度，提升生产线的装配效率。

　　设计过程中首先通过座椅系统的载荷工况仿真，确定了支架各个部位的受力阈值，折弯处的圆角半径经过多次迭代优化，既避免了圆角过小造成的冲压应力开裂问题，也防止圆角过大导致的安装空间侵占，整体折弯角度完全贴合座椅骨架的侧面轮廓，安装后与骨架表面完全贴合，不存在悬空装配的问题，有效降低了车辆行驶过程中部件共振产生的异响。安装边界方面，支架整体厚度控制在2.5mm，安装后突出座椅骨架的高度不超过18mm，不会与周边的座椅护板、调节手柄产生运动干涉，三个安装孔的中心距严格匹配座椅骨架的预装点位公差要求，孔位同轴度控制在0.1mm以内，保证铰接部件转动顺畅无卡滞。

　　从实际使用场景来看，该支架需要在-40℃到85℃的环境温度区间内保持结构强度稳定，在车辆发生正面、侧面碰撞时，支架需要能够承受瞬间的冲击载荷，不会发生断裂脱落，保证座椅结构的完整性，为乘员提供有效的支撑保护。表面采用电泳防锈处理，能够适应车内多湿、多温差的使用环境，长期使用不会出现锈蚀脱落的问题，满足整车全生命周期的使用要求。结构上的加强筋设计沿着支架的主受力方向分布，从上方铰接孔位置一直延伸到下方安装孔位置，形成连续的载荷传递路径，有效提升了部件的整体抗扭刚度，在承受偏载载荷时，形变量控制在0.3mm以内，不会影响座椅调节机构的正常运作。在装配工艺上，该支架可以直接通过自动化冲压线批量生产，成型后不需要额外的焊接工序，减少了焊接变形带来的尺寸误差，部件的一致性更容易控制，能够适配整车厂的自动化装配节拍，降低生产环节的人工成本。
