直径150mm标准齿链轮传动零件

　　在各类链传动工况场景中，链轮是与链条啮合实现动力传递的核心执行零件，这款直径150mm的标准齿链轮，适配常规节距的传动链条，可广泛应用在轻工输送线、小型农机传动组、自动化设备进给机构、普通机床辅机传动单元等场景中，承担定比传动、扭矩传递的核心作用，相比带传动它不存在打滑风险，传动比精准，相比齿轮传动它对安装中心距的容错空间更大，适合两轴中心距较远的动力传递布局。

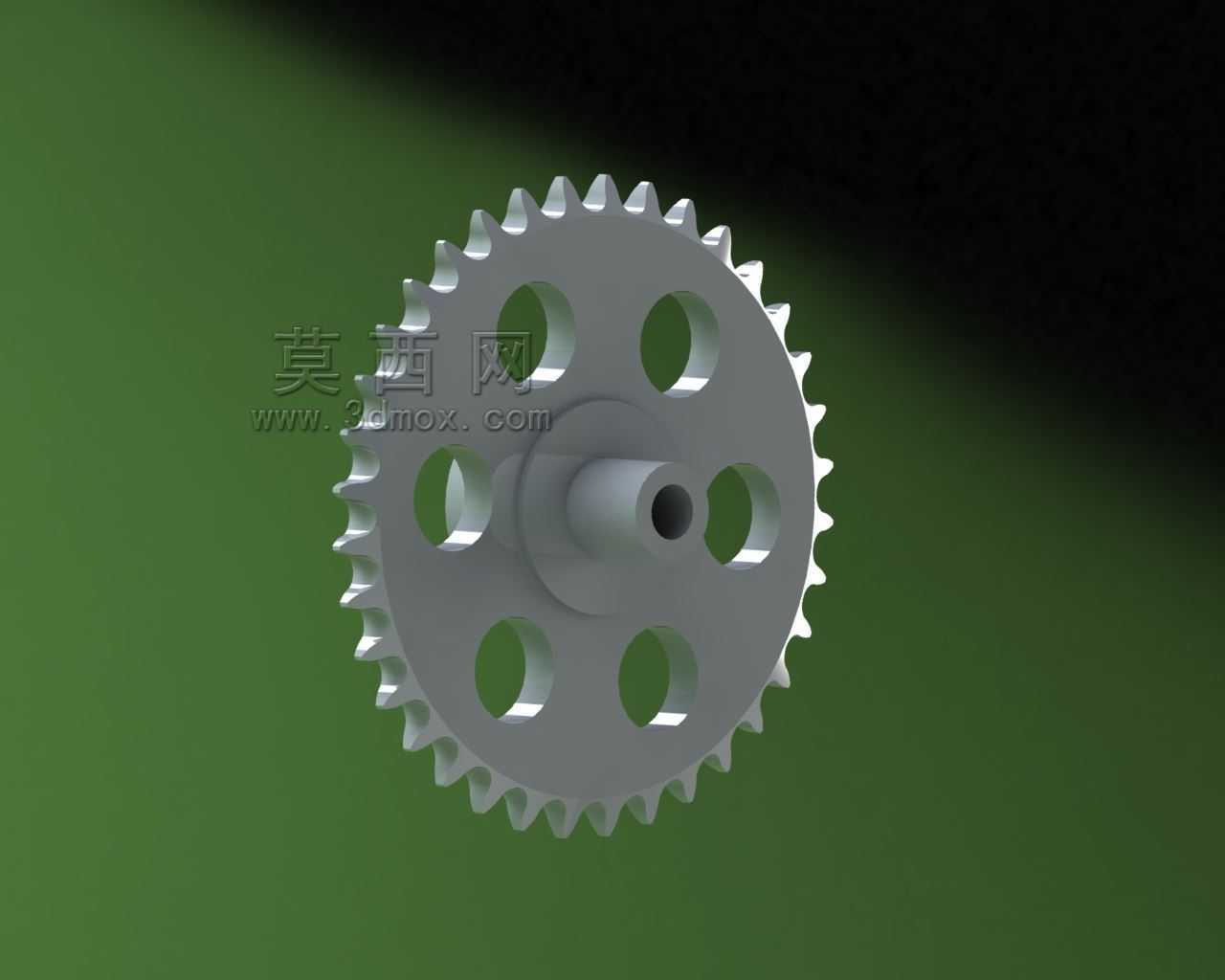

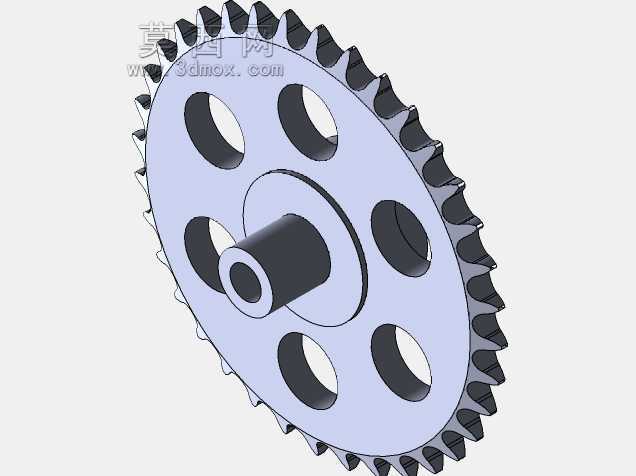

　　从实际功能特性来看，这款链轮采用标准齿形设计，齿廓曲线符合链啮合的基本要求，啮合过程中能保证链节顺利进入和退出啮合，不会出现卡链、跳齿的异常工况，运转过程中冲击载荷小，能有效降低链条和链轮齿面的磨损速率，延长整套传动副的使用寿命。轮体采用辐板式减重结构，在轮毂和轮齿之间的辐板上均匀开设六个圆形减重孔，在保证轮体整体结构强度、满足扭矩传递刚度要求的前提下，尽可能降低轮体自身重量，减少链轮转动时的转动惯量，降低设备启动和变速过程中的惯性冲击，同时减重孔也能在链轮运转过程中带动周边空气流动，一定程度上带走啮合过程产生的摩擦热量，避免长时间运转下齿面温度过高加剧磨损。

　　设计思路上，这款链轮优先匹配对应规格链条的啮合参数，齿顶圆、齿根圆尺寸严格适配链节的啮合间隙，保证每个链节能精准落在对应齿槽内，啮合接触面积均匀，不会出现局部应力集中导致的齿面过早点蚀、断齿问题。轮毂部分采用带中心通孔的凸台结构，中心通孔用于穿装传动轴，凸台结构增加了轮毂与轴的配合接触长度，能传递更大的扭矩，同时轮毂端面可通过紧定螺钉、键连接等方式实现与轴的周向和轴向固定，保证链轮运转过程中不会出现轴向窜动、周向打滑的问题。辐板与轮毂、轮缘的过渡位置均采用圆角过渡，避免应力集中，在承受交变载荷、冲击载荷时不会在过渡位置出现裂纹，提升零件的疲劳强度。

　　从安装边界尺寸来看，这款链轮的齿顶圆直径控制在150mm，适配的安装轴径可根据实际传动扭矩需求匹配对应尺寸的中心孔，轮体整体厚度适配对应链条的内节宽度，安装时需要保证两配对链轮的轮齿端面共面，偏差控制在允许范围内，避免链条出现偏磨、侧边磨损加剧的问题；链轮的中心距需要根据链条节数合理调整，保证链条有合适的张紧度，既不能过紧导致运转阻力过大、轴承受力超标，也不能过松导致运转过程中链条抖动、跳齿。实际应用中，这类链轮通常搭配张紧轮使用，在链条长期使用出现伸长量超标的情况时，可通过张紧轮调整张紧度，延长链条的更换周期。

　　在不同的工况场景下，这款链轮的材质可根据载荷大小、运转速度选择，普通轻载低速工况可采用45号钢调质处理，齿面硬度满足常规磨损要求；中载中速工况可对齿面进行高频淬火处理，提升齿面硬度和耐磨性能；有腐蚀环境的工况可选用不锈钢材质加工，满足食品加工、化工输送等场景的防腐蚀要求。设计建模过程中，齿形的绘制需要严格匹配链条的节距、滚子直径等参数，保证齿槽的圆弧半径、齿形角符合啮合要求，减重孔的位置需要均匀分布，保证轮体的动平衡性能，避免高速运转时出现偏心振动，影响整套传动机构的运转稳定性。
