拖拉机配套钻井泵提升作业装置结构设计

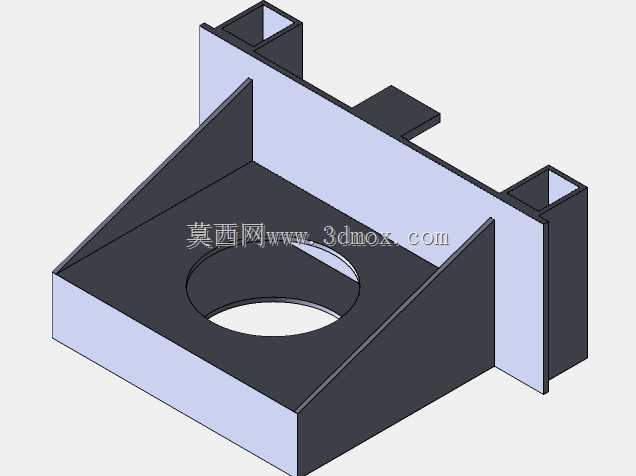

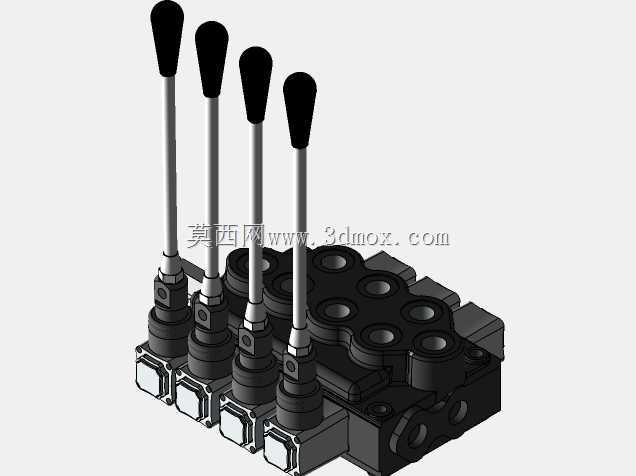

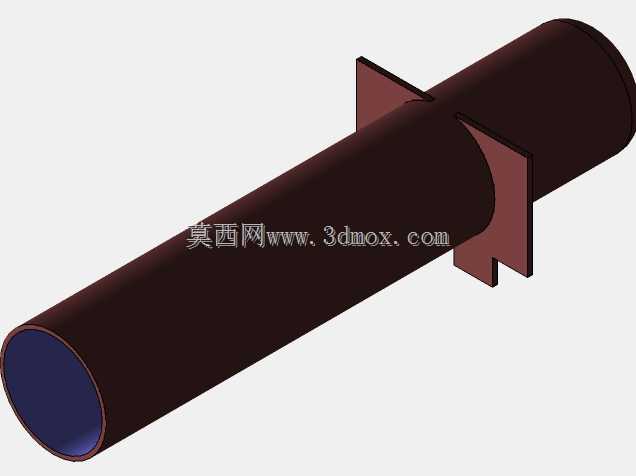

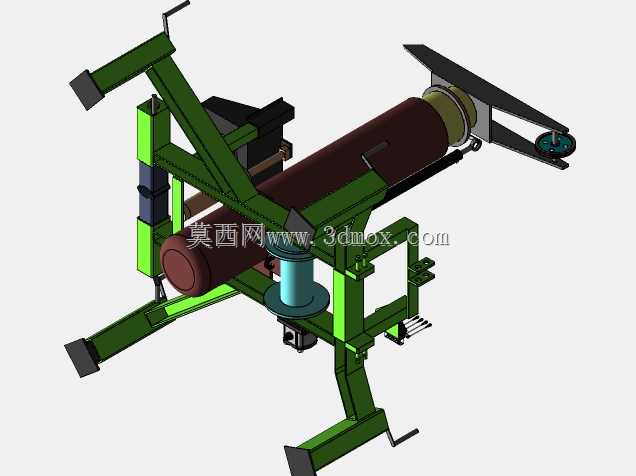

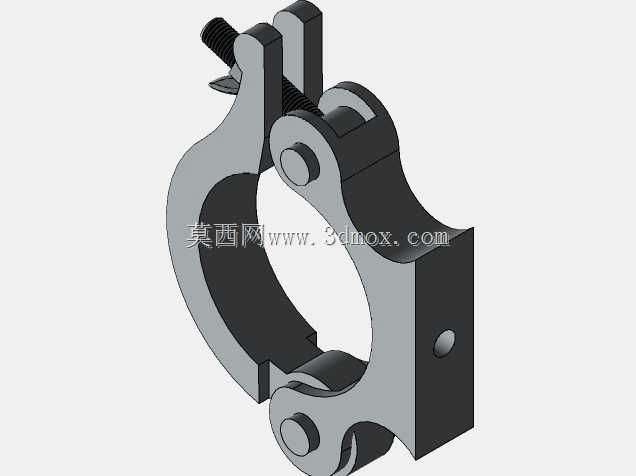

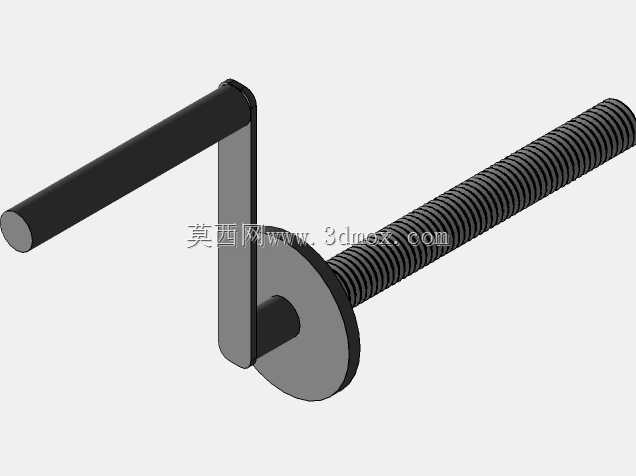

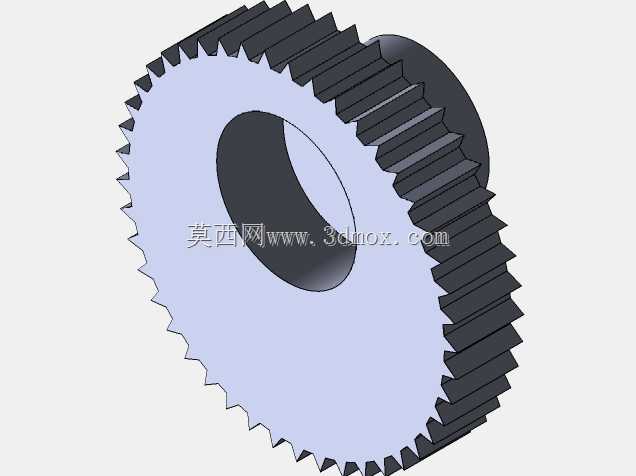

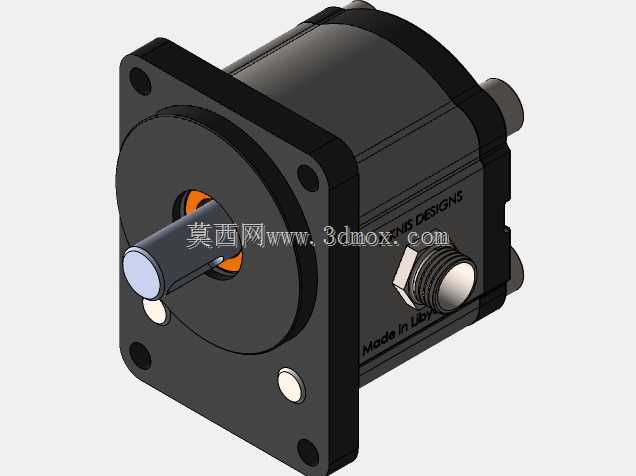

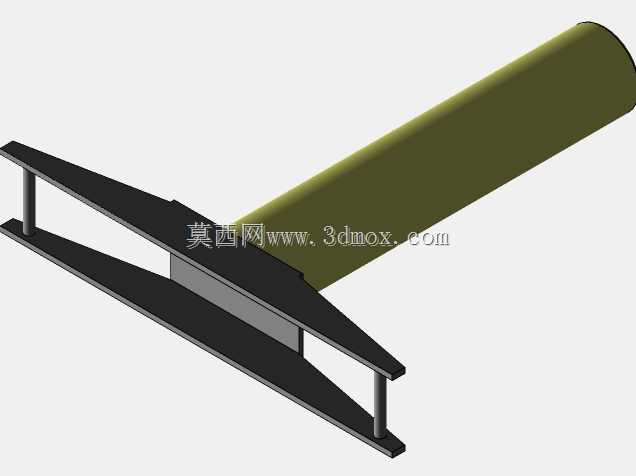

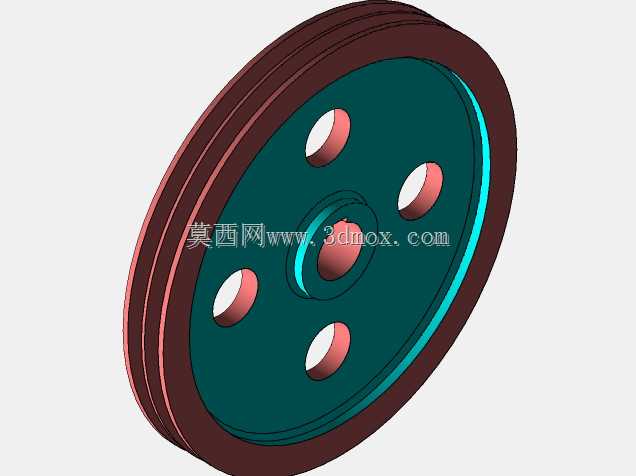

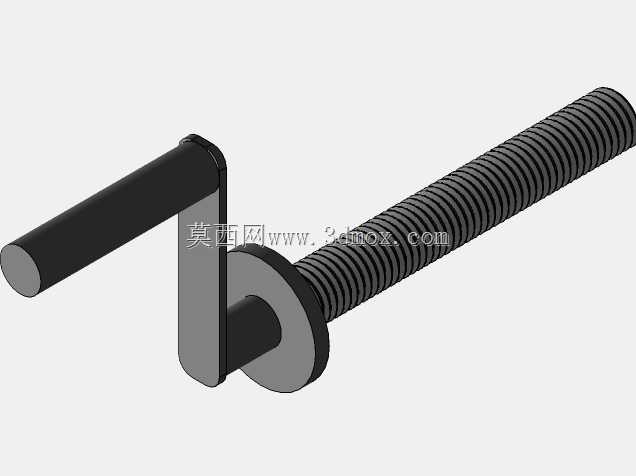

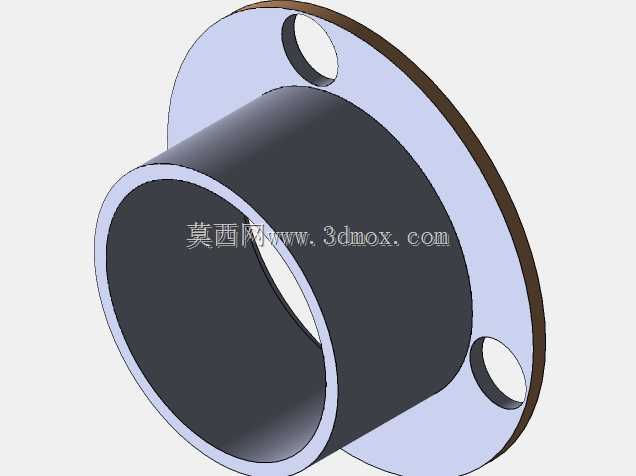

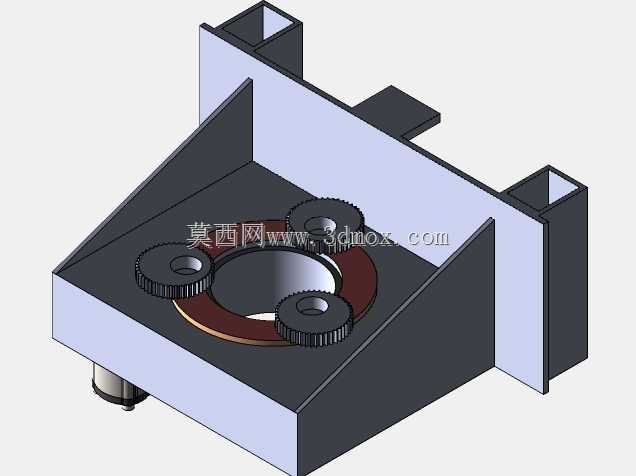

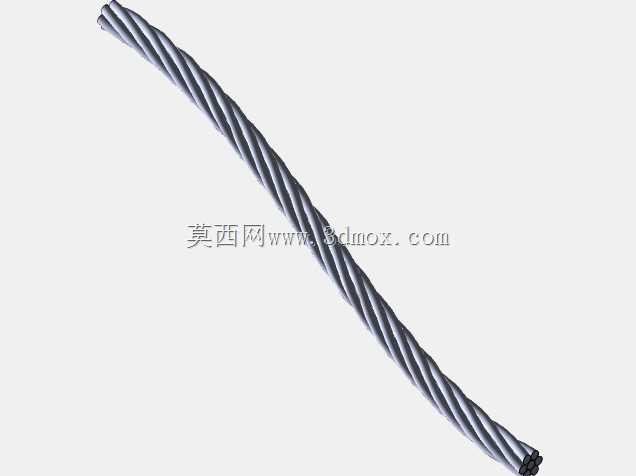

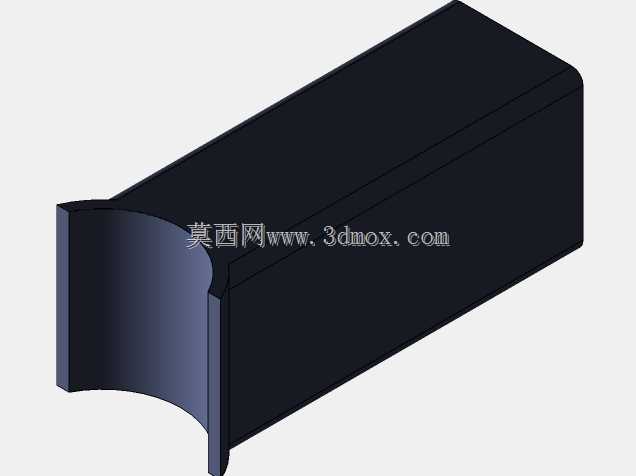

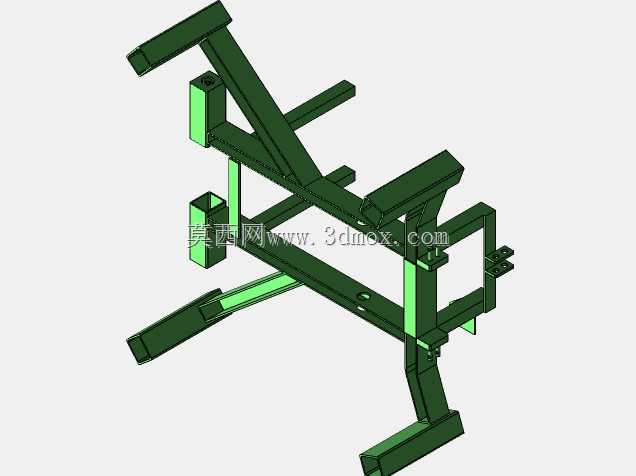

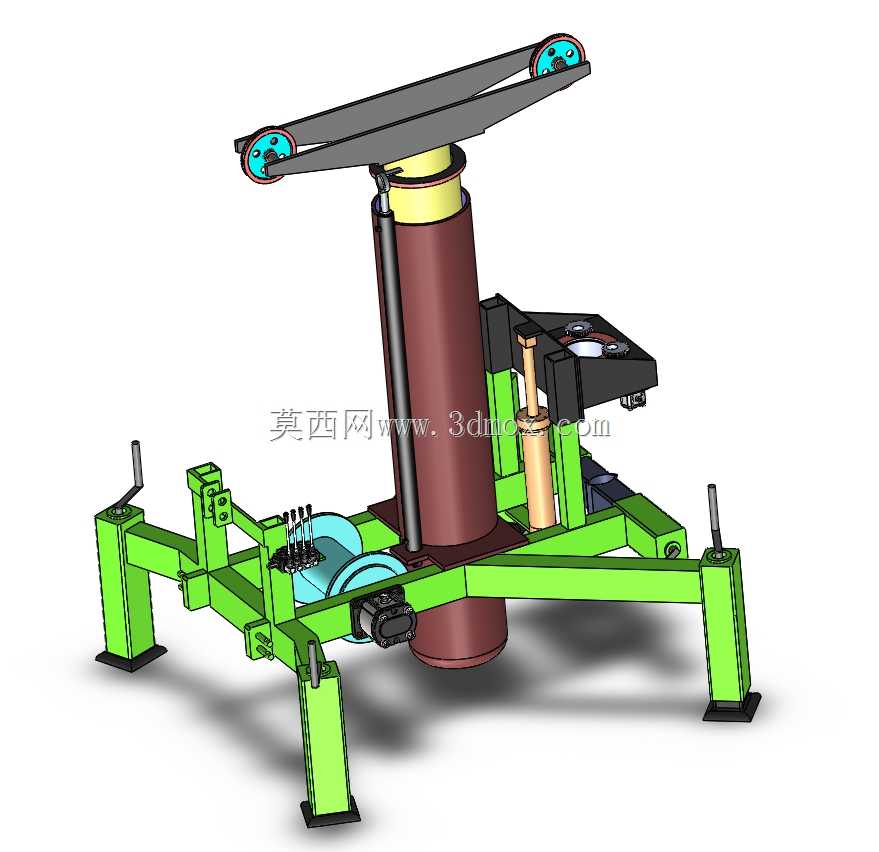

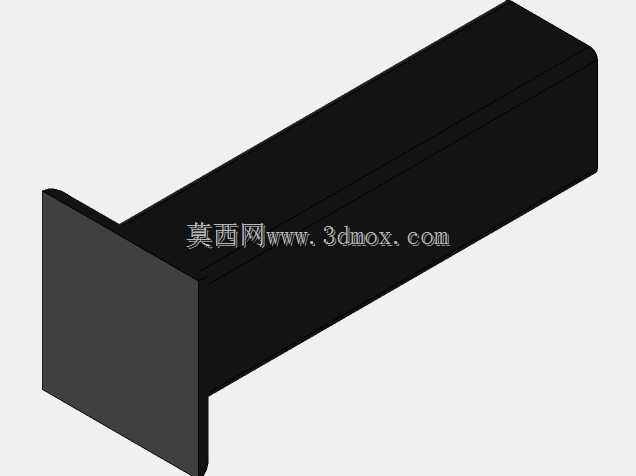

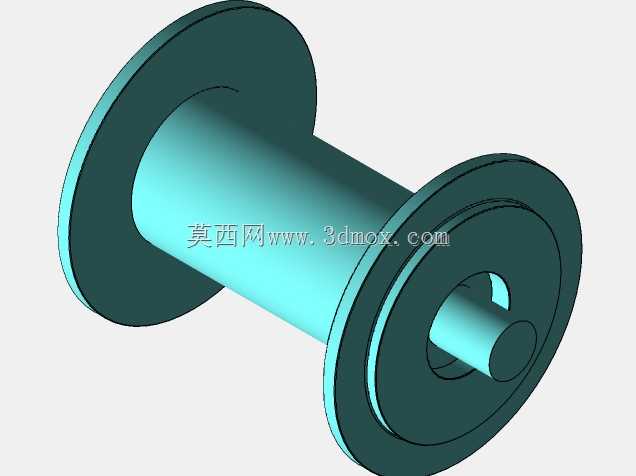

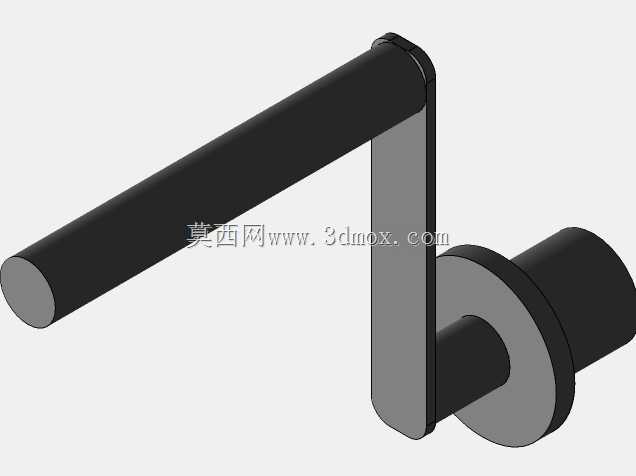

这套配套装置主要面向农村分散式饮水井施工、农田灌溉井检修、小型地质勘探钻孔作业场景，解决无专用工程吊装设备区域的潜水泵、钻井泵提放作业需求，依托现有拖拉机的双路液压输出接口作为动力源，无需额外配置独立动力单元，大幅降低野外零散钻井作业的设备投入成本。装置采用分体式快装结构设计，底部支撑框架采用可伸缩支腿布局，作业时可根据地面平整度调整各支腿伸出长度，支腿底部配置防滑垫脚，适配田间松软土地、砂石地面等不同作业基面，支腿跨距可在1.2米至1.8米范围内调节，保证提升作业时整机抗倾覆稳定性满足1.5倍安全系数要求。核心提升执行单元采用立式液压缸配合顶部摇臂连杆机构，液压缸额定推力匹配1.5吨额定提升载荷，顶部摇臂两端配置导向滑轮，钢丝绳走线沿摇臂中轴线布置，避免提放过程中泵体与井壁发生剐蹭，摇臂摆角范围覆盖0至35度，可满足井口对位时的小幅位置调整需求，无需反复挪动拖拉机整机位置。液压控制单元集成在装置侧方安装架上，采用手动换向阀控制液压缸伸缩动作，配套设置液压锁防止管路失压时负载下坠，同时预留液压输出接口可配套其他小型液压作业工具，实现一机多用。整套装置与拖拉机的连接采用快装挂接结构，非作业状态可快速拆解分离，拖拉机可正常承担农田运输、耕作等其他作业任务，不会造成农机功能闲置。设计过程中充分考虑野外作业的维护便利性，所有铰接点均配置防尘密封衬套，外露液压管路采用硬管加橡胶护套防护，避免田间秸秆、碎石磕碰造成管路损坏，整体结构无复杂异形零部件，普通乡镇机加工车间即可完成易损件的替换加工。装置安装时无需对拖拉机原有结构进行焊接改造，所有连接点均采用螺栓紧固，不会破坏拖拉机原有车架强度，安装边界控制在拖拉机后部挂接区域内，行驶状态下装置最高点距离地面不超过2.2米，满足乡村道路通行的高度限制要求。
