三角网格框架式测地穹顶结构

　　这类测地穹顶结构最早脱胎于大地测量的球面分割逻辑，在民用与临时设施领域的应用场景十分广泛，从户外临时展陈的遮蔽棚、农业种植用的保温温室，到景区营地的半封闭休憩空间、应急救灾的临时安置舱体，都能见到这类结构的身影。它的核心优势在于用最少的杆件材料实现最大跨度的无柱内部空间，相比传统的梁柱式穹顶，整体自重可降低40%以上，同时结构受力均匀，外部荷载能通过每一根三角杆件均匀传导至底部基座，抗风、抗积雪的性能远优于同跨度的平面框架结构。

　　从实际使用的角度看，这类穹顶的杆件全部采用等截面标准化管材加工，所有连接节点的角度都经过统一测算，现场安装时不需要复杂的大型起重设备，仅靠人工配合简易工具就能完成整组结构的拼装，拆卸后所有杆件可打包运输，重复利用率能达到95%以上，非常适合需要频繁转场的临时使用场景。如果用作温室覆盖，外层可直接固定PC阳光板或者薄膜材料，三角网格的分格尺寸刚好匹配常规板材的裁切模数，不需要额外做二次龙骨补强，内部无遮挡的空间可以最大化利用土地面积，不管是布置立体种植架还是小型休闲设施都不会有结构干涉。

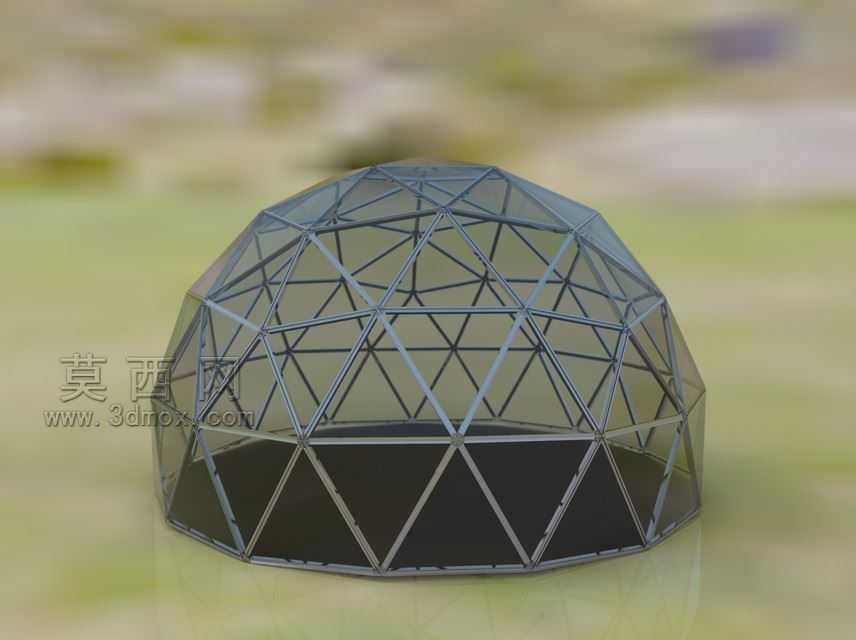

　　设计这类结构的核心逻辑是基于球面的测地线分割原理，将完整球体按照3/9的分割比例截取半球段，再把球面划分为大小尽可能均匀的三角形网格，确保每根杆件的长度差控制在最小范围内，减少加工时的杆件规格种类，降低生产与物料管理的难度。建模过程中先通过三维草图绘制球面的分割投影线，再将所有交点投影到对应球面上，逐段生成杆件的中心轨迹，之后统一给所有轨迹线赋予管材截面，同步校验每一个节点处的杆件衔接角度，避免现场安装时出现杆件错位、孔位对不齐的问题。

　　在安装边界的处理上，这类穹顶的底部所有杆件端点都落在同一水平面上，底部可直接固定在预制的环形地梁或者硬化地面的预埋螺栓上，基座的水平度误差需要控制在千分之三以内，避免上部结构拼装时出现累积误差导致顶部节点无法闭合。常规同比例的3V分割穹顶，单根杆件的长度不超过1.8米，整体结构的矢跨比保持在0.5左右，这个比例下的结构侧向稳定性最优，不需要额外设置斜向拉索就能抵御8级以下的风压。如果是用作北方多雪地区的温室，可适当加密底部两圈的网格密度，增大杆件的壁厚，提升下部结构的承重能力，避免积雪滑落堆积在结构底部造成杆件变形。

　　线框状态的三维模型可以直接导出杆件的加工下料图，每根杆件的长度、两端的切割角度、连接孔位都能直接从模型中提取参数，不需要人工二次测算，能大幅缩短从设计到加工的周期。同时模型中可以直接模拟外层覆盖材料的固定点位，提前在对应杆件上预留安装孔位，现场安装时不需要临时钻孔，既提升安装效率，也避免现场钻孔破坏杆件的防腐镀层，延长结构的整体使用寿命。
