手动轮式定心夹紧夹具三维结构设计

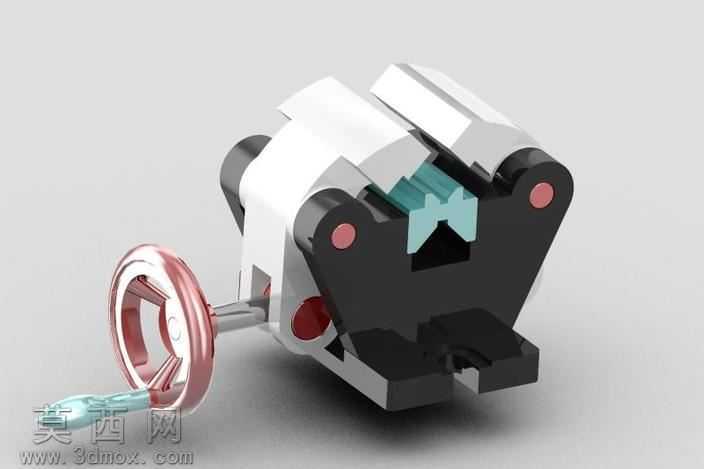

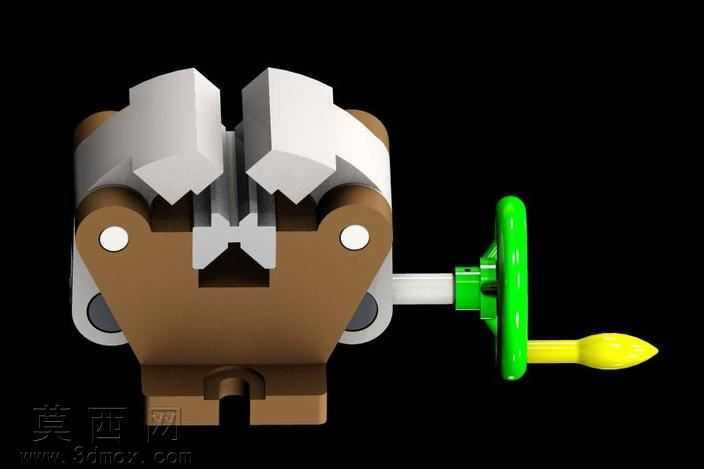

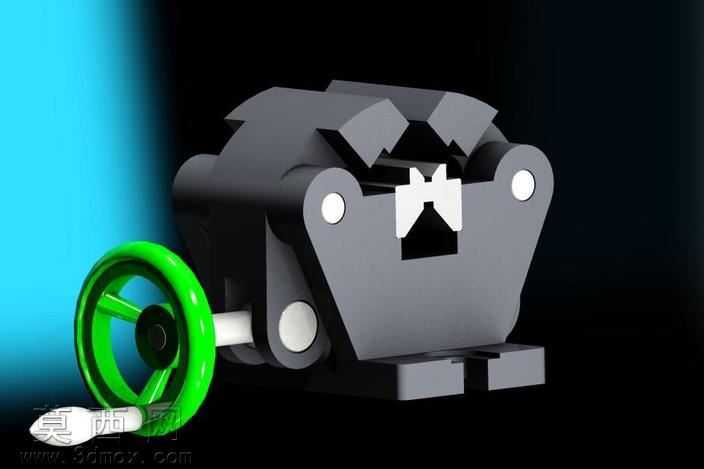

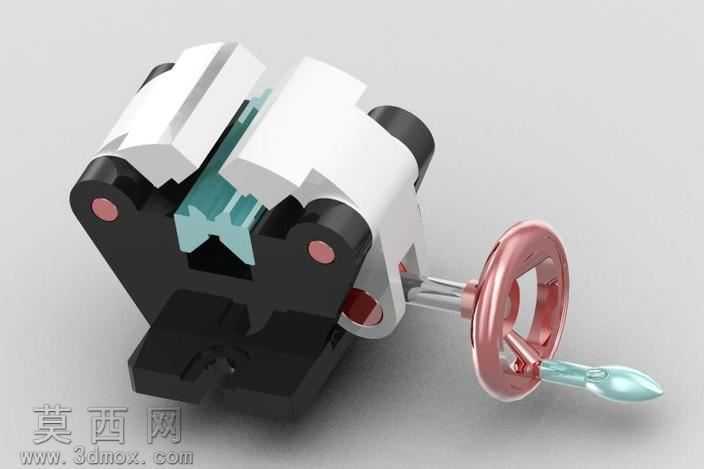

本作品为手动操作的定心夹紧夹具三维模型，整体采用参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的实际装配逻辑，对每一个零件的配合公差、运动行程都做了对应参数约束，确保模型可直接用于结构验证与工程参考。模型主体分为夹具体基座、对称定心夹块、传动螺杆、手动操作轮、定位芯座几个核心部分，基座采用高强度铸铁材质的视觉表现，渲染时赋予哑光深黑磨砂质感，还原铸铁件表面的细微颗粒纹理，同时对基座的安装定位槽、装配孔位做了倒角与圆角处理，避免锐边结构不符合实际加工工艺的问题。对称布置的两组定心夹块采用工程塑料与金属嵌件结合的材质表现，夹块的夹持工作面做了适配异形工件的型面设计，渲染时夹块主体赋予奶白色哑光工程塑料质感，端部的定位销与铰接轴采用亮面金属材质，通过材质对比清晰区分不同功能的零件结构。传动部分采用梯形螺杆传动结构，建模时还原了螺杆的牙型细节与螺母的配合间隙，手动操作轮采用玫瑰金金属质感渲染，表面做了细微的拉丝纹理处理，轮体与螺杆的连接部位做了防转销钉的细节建模，操作轮端部的握持手柄采用半透明浅蓝色工程塑料材质，模拟实际生产中常用的胶木手柄质感，半透明材质的折射参数经过反复调试，呈现出温润的透光效果。整体渲染采用影棚级三点布光方案，主光源从侧上方45度角打亮模型主体，勾勒出夹具体的轮廓层次，辅助光源补充暗部细节避免死黑，背景采用浅灰色渐变背景突出模型本身，同时添加了柔和的地面接触阴影，增强模型的真实感与立体感。设计思路上采用定心与夹紧同步动作的结构逻辑，转动手轮时通过螺杆传动带动两组对称夹块同步向中心收拢，在对中工件中心的同时完成夹紧动作，无需额外调整对中位置，能够有效提升异形轴类、套类零件的装夹效率，夹块的型面可根据待装夹工件的外形做快速更换，适配不同规格工件的装夹需求，整体结构紧凑，操作力矩经过结构优化，手动操作即可提供足够的夹紧力，适合小型机加工工位、检测工位的工件装夹使用。建模过程中对所有活动零件做了运动仿真约束，可模拟手轮转动、夹块开合的完整动作行程，验证了结构无运动干涉，所有零件的壁厚、加强筋结构都符合实际注塑与机加工的工艺要求，不存在无法加工的异形结构。
