阿图阿多HG200S液压执行元件结构

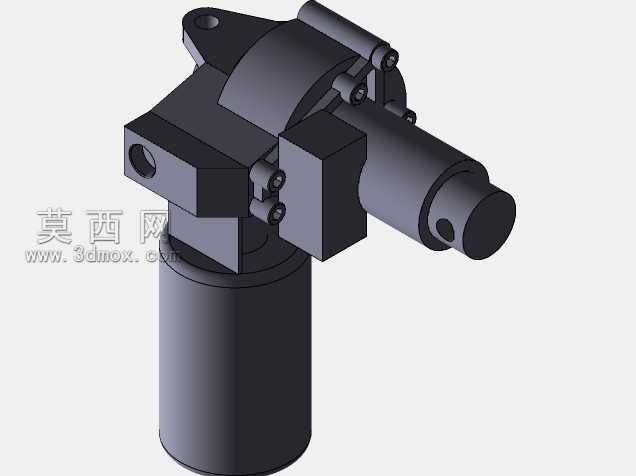

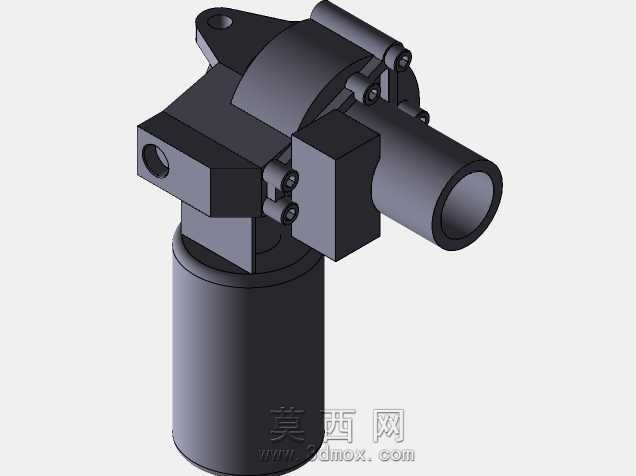

　　在流体传动控制的工业场景里，这类集成式液压驱动部件常被用于中低压工况下的工位切换、负载夹持、阀门启闭这类需要直线或小角度回转输出的作业环节，区别于分体式的油缸与控制阀组布局，这款元件把驱动缸体、阀组安装位、输出连接端做了一体化整合，能减少管路连接点的泄漏风险，在紧凑安装空间的设备上适配性更强。从结构布局来看，下部的圆柱腔体是压力容腔，内部容纳活塞与复位弹性元件，腔体上端的方形安装块预留了多组螺栓孔位，既可以直接固定在设备安装基板上，也能通过侧面的凸台结构适配不同角度的安装姿态，上部的阀组集成块直接贴合在缸体上端面，内部加工有通油流道，不需要外接过长的液压油管就能完成压力油的换向与流量调节，减少了管路沿程压力损失。

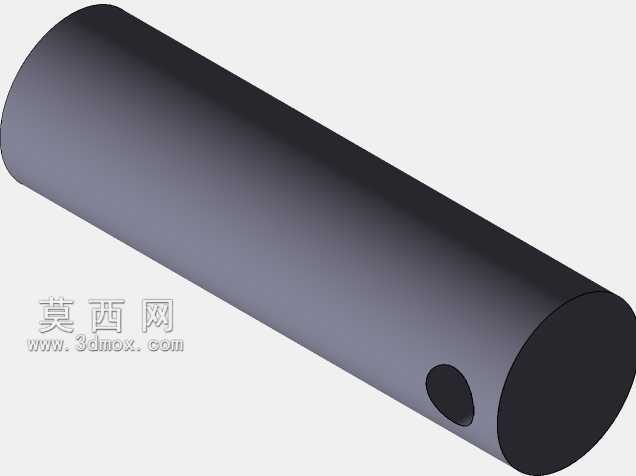

　　输出端的圆柱轴段做了台阶设计，最外端的通孔是用于连接负载的销孔，能传递轴向推力与小扭矩，轴段与缸体之间的密封结构采用了组合式密封件，既可以耐受一定的工作压力，也能在往复运动过程中减少活塞杆表面的磨损，延长部件的维护周期。设计过程中优先考虑了安装边界的兼容性，缸体下部的圆柱外径、上部方形块的长宽尺寸、输出轴的伸出长度都做了标准化的尺寸约束，能直接替换同规格的常规液压执行件，不需要对原有设备的安装位做二次加工。侧面的多组内六角螺栓是阀块与缸体的连接件，螺栓的排布避开了流道的加工位置，保证阀块与缸体贴合面的密封压力均匀，不会出现局部渗油的问题。上部带铰接结构的部件是手动应急操作端，当液压系统失压时，可以通过这个结构手动驱动输出轴动作，

　　完成应急复位或者工位调整，避免设备在故障状态下出现卡滞引发生产事故。在实际应用中，这类部件常见于自动化生产线的工装夹具驱动、小型液压机具的动力输出、管道阀门的远程控制环节，因为集成度高，安装时只需要连接进回油管路与负载连接销，不需要额外搭建阀组安装支架，能大幅缩短设备的装配周期。结构建模过程中，对各个配合面的公差做了对应约束，比如缸体内壁与活塞的配合采用间隙配合，保证活塞运动顺畅无卡滞，输出轴与导向套的配合采用基孔制过渡配合，既保证同轴度，也能减少导向套的偏磨。各个安装孔的位置度公差控制在合理范围内，保证批量生产时的互换性，密封槽的尺寸与所选密封件的规格完全匹配，避免密封件压缩量过大导致的运动阻力增加，或是压缩量不足导致的泄漏问题。

　　从外形轮廓来看，整个部件没有多余的外凸结构，所有棱角都做了小倒角处理，既可以避免安装过程中划伤操作人员，也能减少应力集中，提升部件在交变压力下的结构强度。缸体底部的端盖采用螺纹连接加密封胶的密封形式，方便后期拆解维护，更换内部的密封件与易损零件，不需要对整个部件做破坏性拆解。上部阀块的各个油口都做了内螺纹设计，能直接对接标准规格的液压管接头，不需要额外加装转换接头，减少了管路连接的潜在泄漏点。在负载适配方面，这款执行件的输出推力与工作压力呈线性对应关系，选型时可以根据实际需要的负载力匹配对应的系统工作压力，不需要额外增设放大机构，输出轴的运动行程做了限位设计，活塞运动到行程两端时会有缓冲结构，减少硬碰撞带来的结构冲击，降低运行过程中的噪音，也能延长部件的使用寿命。
