V型八缸汽车发动机爆炸视图结构展示

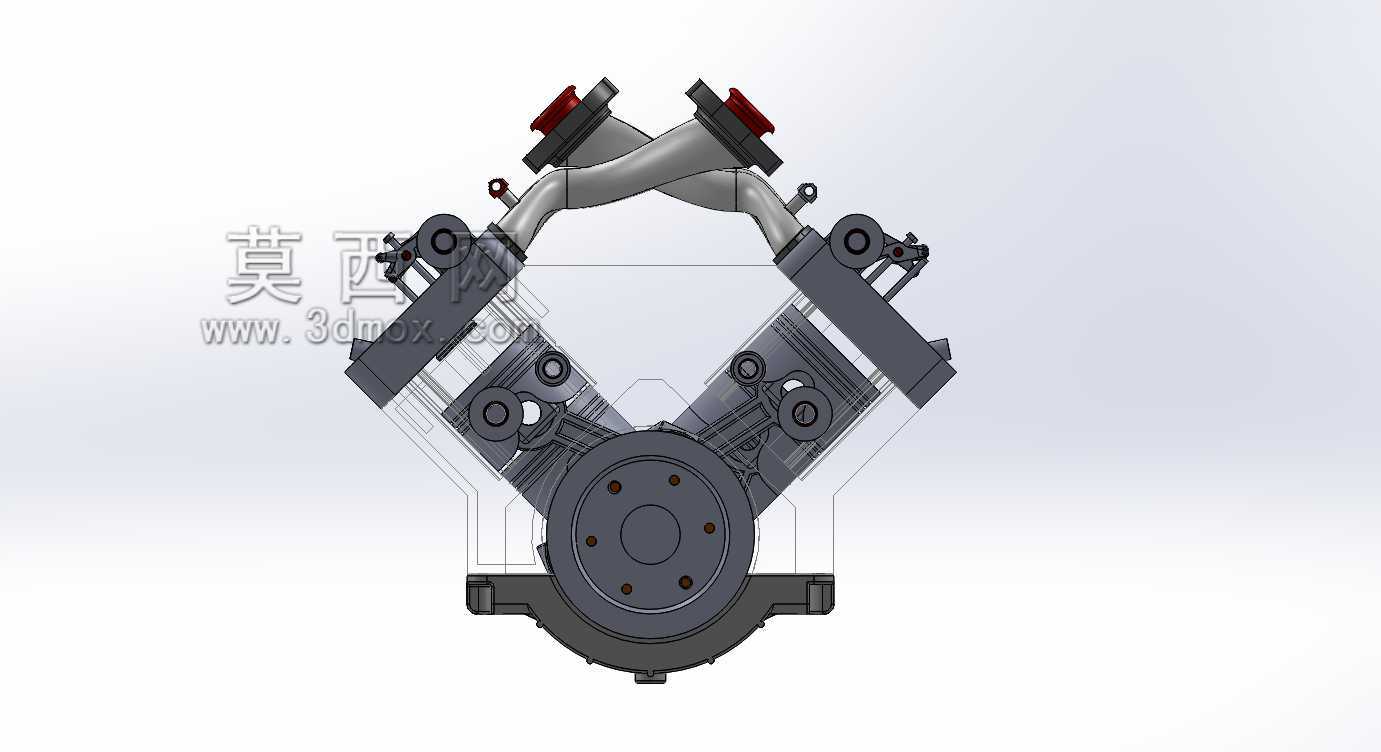

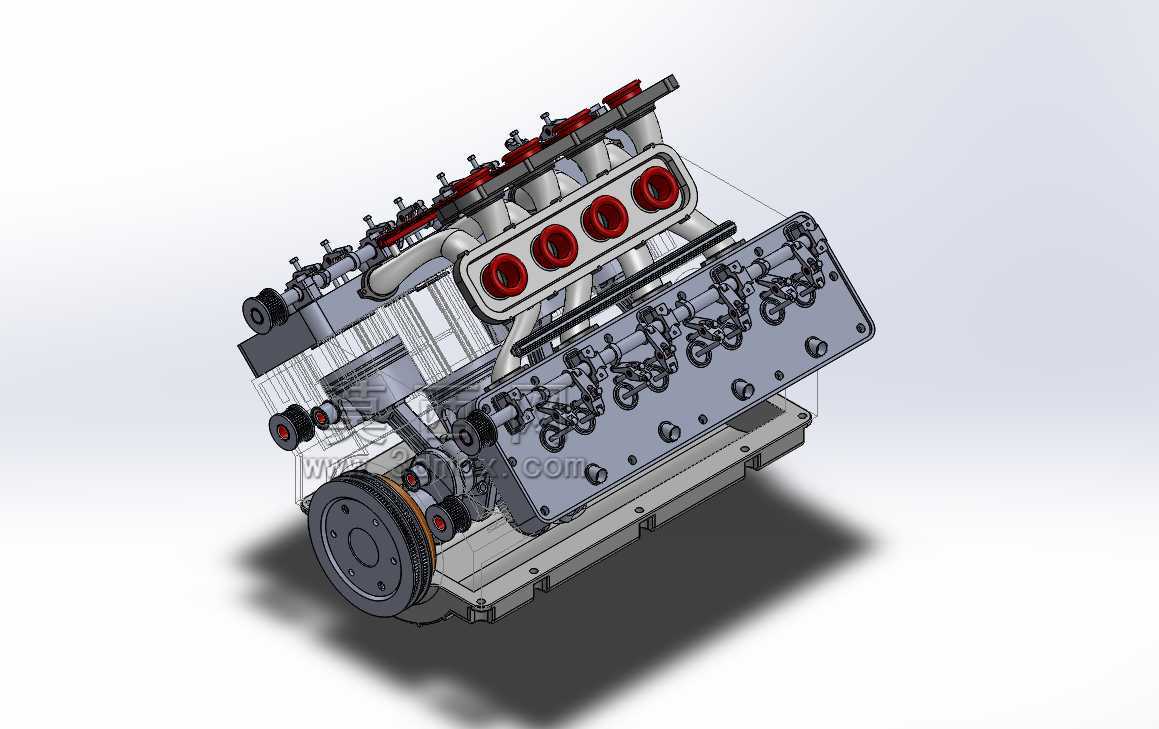

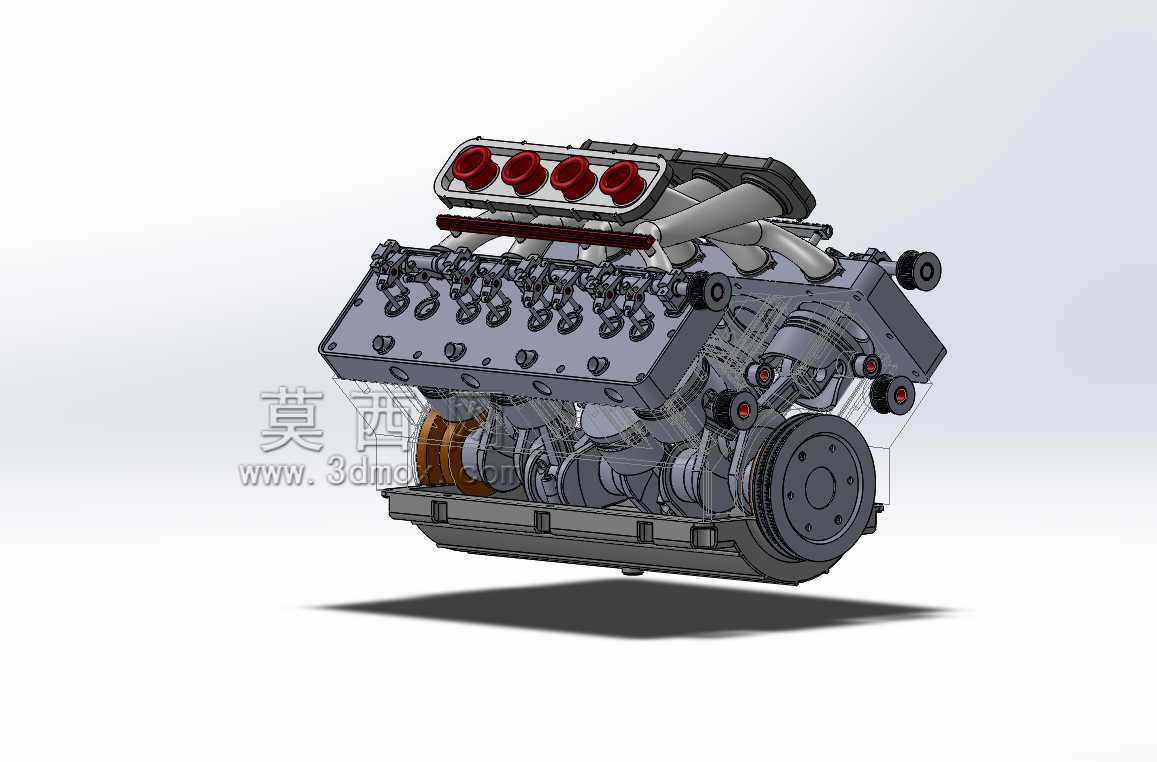

　　这款V型布局的八缸内燃机结构，在大排量乘用车辆、高性能改装车型以及小型特种作业动力单元领域有着广泛的适配场景，作为整套设备的动力输出核心，其结构设计直接决定了整套动力系统的运转平顺性、功率输出上限与长期运行可靠性。从结构拆解的呈现状态可以看到，整套动力单元采用90度夹角的V型缸体布局，这种布局形式能够在保证八缸往复运动平衡的前提下，大幅压缩动力单元的纵向占用空间，给前置动力舱的散热系统、转向机构、进排气布局留出足够的安装冗余，避免舱内部件排布过于紧凑带来的后期维护拆装困难问题。

　　从功能模块划分来看，模型完整呈现了曲柄连杆机构、配气机构、进排气系统、冷却润滑回路的核心组成部件：两侧缸盖顶部的顶置凸轮轴结构配合每缸多气门的设计，能够在高转速工况下保证充足的进排气效率，减少泵气损失；缸体下部的曲轴采用全支撑结构设计，每个曲柄臂都对应独立的主轴承座，能够承受大扭矩输出下的交变载荷，避免曲轴长期运转出现挠曲变形；活塞与连杆的连接采用浮动式活塞销结构，配合活塞环组的密封设计，能够保证燃烧室的气密性，同时将燃烧做功的直线往复运动顺畅转化为曲轴的旋转扭矩输出。

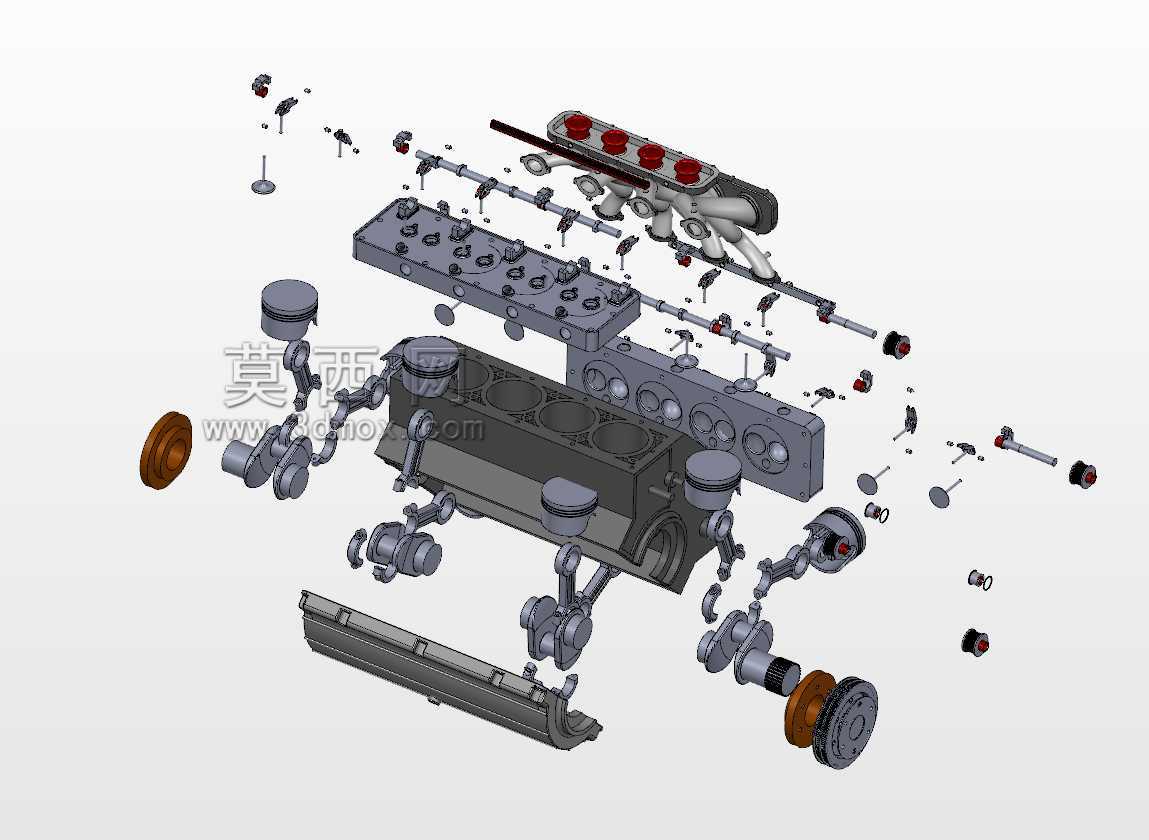

　　在设计思路的呈现上，爆炸视图清晰展示了各部件的装配层级关系：从最上部的进气歧管与节气门体总成，到缸盖部分的气门、弹簧、凸轮轴传动组件，再到缸体部分的活塞、连杆、曲轴、正时传动机构，最后到下部的油底壳与前端的皮带轮输出端，每个部件的安装定位基准、配合公差带的选取逻辑都能通过拆解视图直观体现。比如缸盖与缸体的连接采用周向均布的缸盖螺栓，按照从中间到两端的顺序分次拧紧，能够保证缸垫的压紧力均匀分布，避免高温高压工况下出现冲缸垫的故障；进排气歧管的走向经过流道优化，减少气流转弯带来的阻力损失，同时排气歧管的等长设计能够保证各缸排气脉冲互不干扰，提升排气效率的同时降低排气噪音。

　　从安装边界的尺寸逻辑来看，V型布局的缸体宽度相比直列八缸结构缩减近40%，整体重心高度更低，在车辆前舱布置时能够有效降低整车前部的重心高度，提升车辆的操控稳定性；前端的皮带轮输出端预留了发电机、空调压缩机、水泵等附件的安装位，各附件的排布围绕皮带传动的包角要求设计，保证皮带传动的摩擦力足够，避免高转速下出现皮带打滑的问题；后端与变速器连接的端面采用标准的定位销孔与螺栓排布，能够适配同系列不同扭矩等级的变速器单元，减少动力总成匹配时的改造成本。

　　在实际工程应用中，这类V8动力单元的结构设计需要兼顾轻量化与结构强度，缸体部分如果采用铝合金材质能够大幅降低整机重量，但是缸套部分需要采用铸铁材质提升耐磨性能，平衡重量与使用寿命的需求；冷却水道的设计采用跨缸体的连通结构，能够保证V型两侧的缸体温度均匀，避免两侧热膨胀量不一致导致的缸体变形；润滑系统的机油泵采用曲轴前端直接驱动的结构，能够在发动机启动瞬间快速建立机油压力，减少冷启动阶段的部件磨损。从拆解视图中还能看到各密封部位的密封结构设计，比如气门杆的油封、曲轴前后端的油封、各结合面的密封垫选型，这些细节设计直接决定了发动机长期使用的漏油、漏水故障概率，在三维建模阶段就需要对密封件的压缩量、安装槽的尺寸公差进行精准校核，避免后期装配出现密封失效的问题。
