步进电机驱动玉米重力式种子测定装置

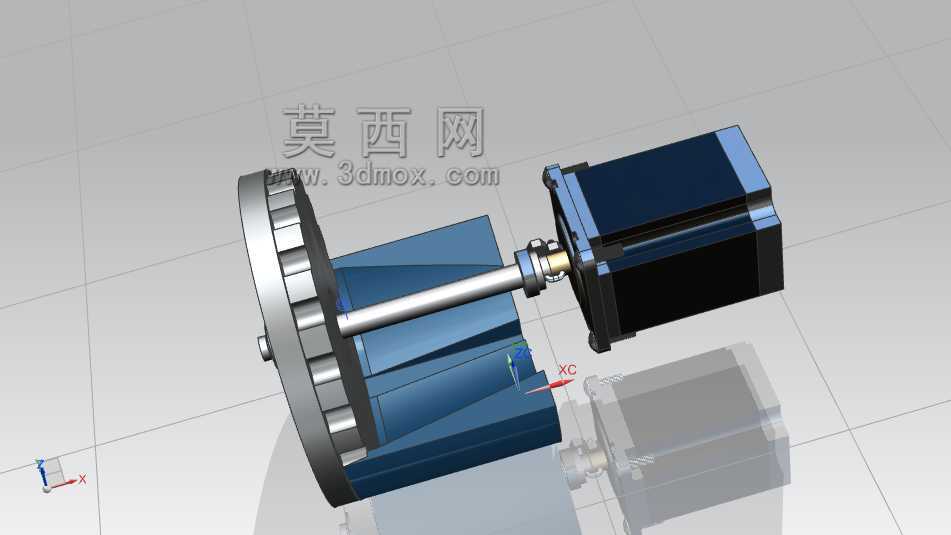

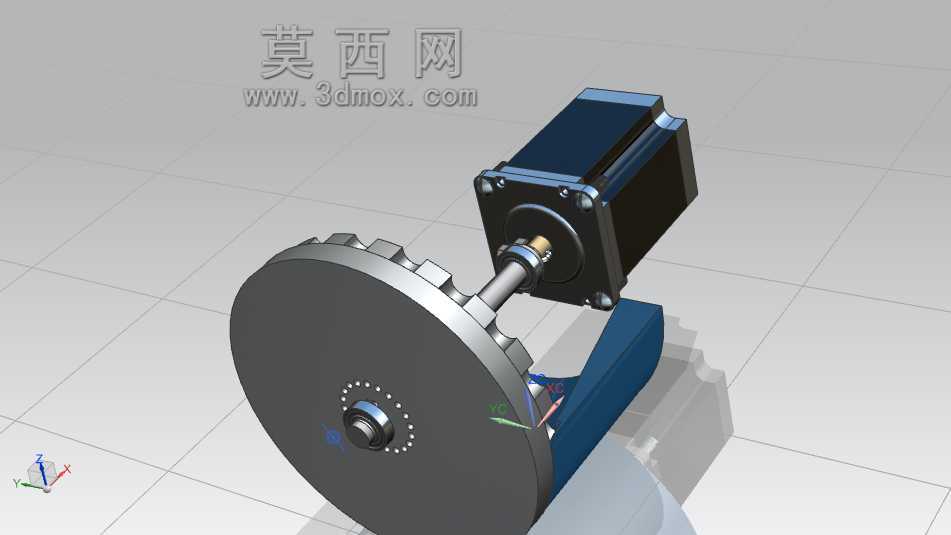

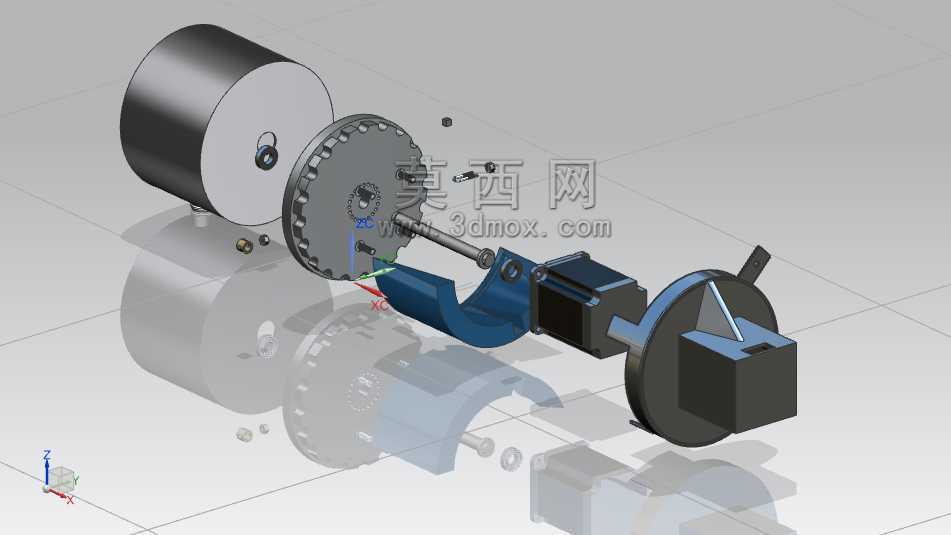

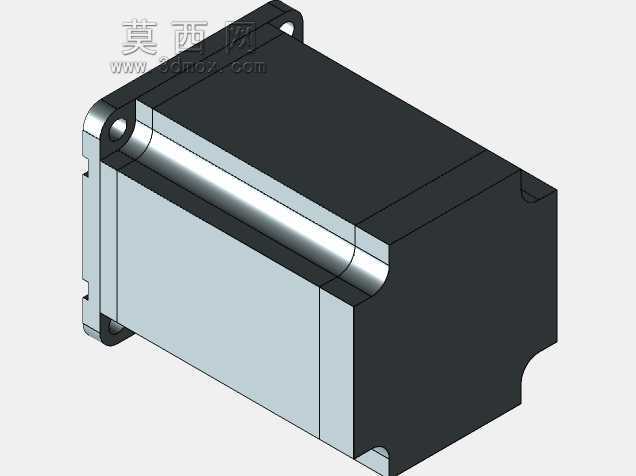

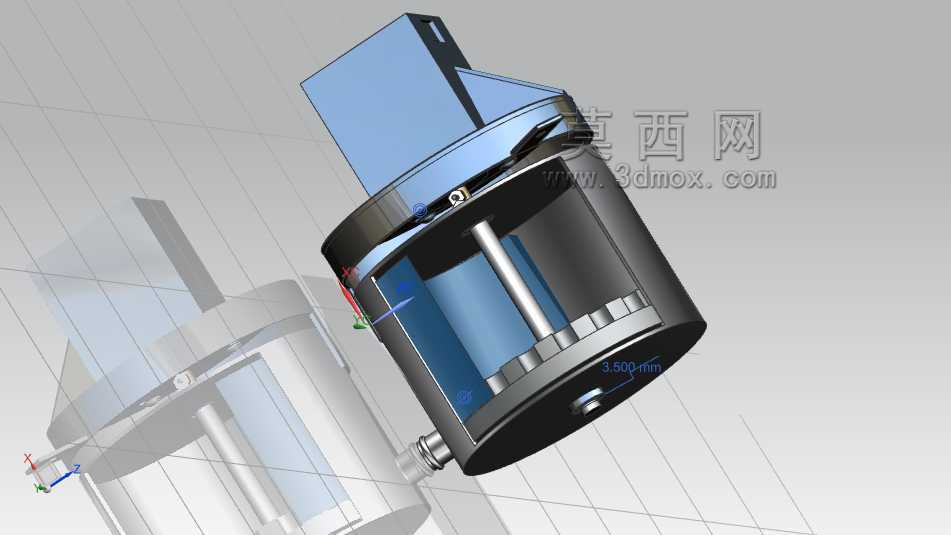

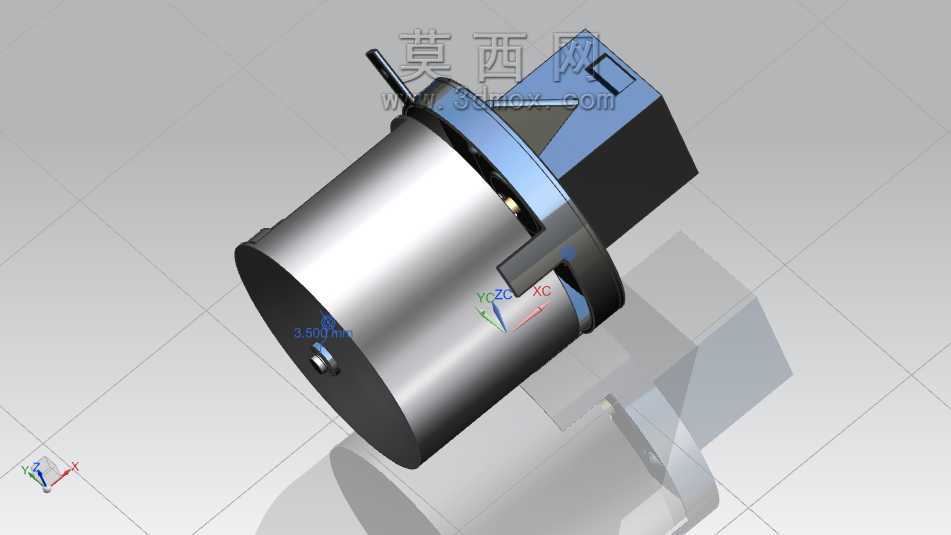

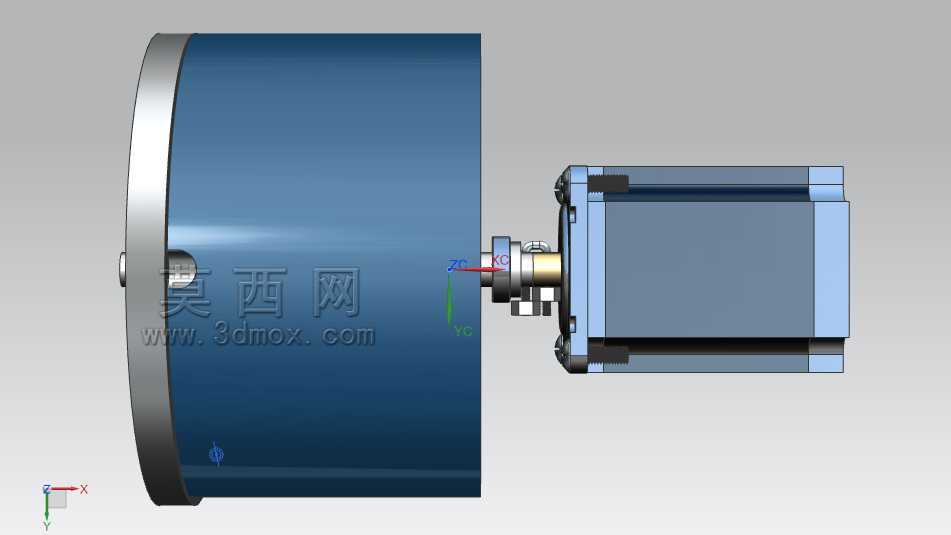

　　在种业质量检测、育种试验以及播种设备校准环节，种子测定装置是获取种子千粒重、播种精度、排种均匀度等核心参数的关键工装，这款重力式种子测定结构，针对玉米这类大粒径籽粒的检测场景做了定向适配，区别于传统气吸式、窝眼轮式的测定结构，它依靠籽粒自身重力完成落料过程，配合步进电机的精准转速控制，能在不同模拟播种转速下完成连续的种子排量统计，避免了气吸结构风压波动带来的检测误差，也减少了窝眼轮对异形玉米籽粒的卡滞损伤。从结构布局来看，整套装置采用同轴直连的传动方案，步进电机输出轴通过刚性联轴器直接连接排种轮主轴，省去了中间齿轮、皮带传动带来的回程间隙，能保证转速控制精度达到±1%以内，完全匹配种子测定过程中对排量稳定性的要求。

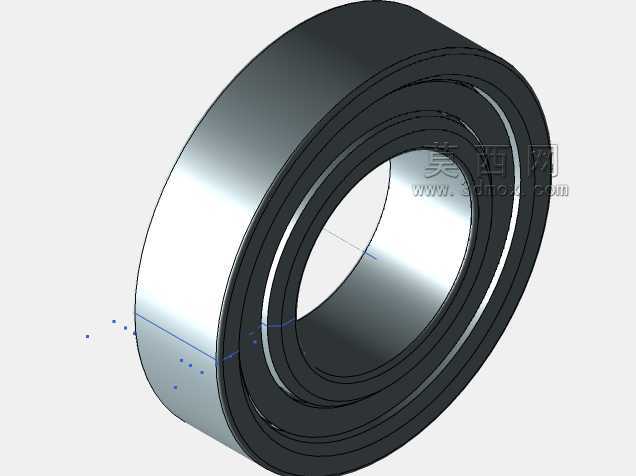

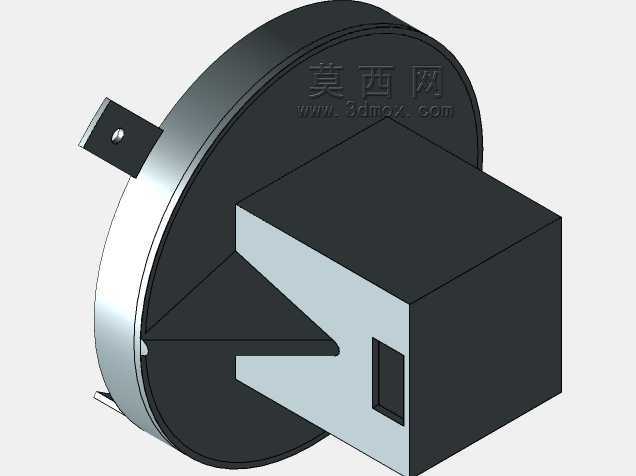

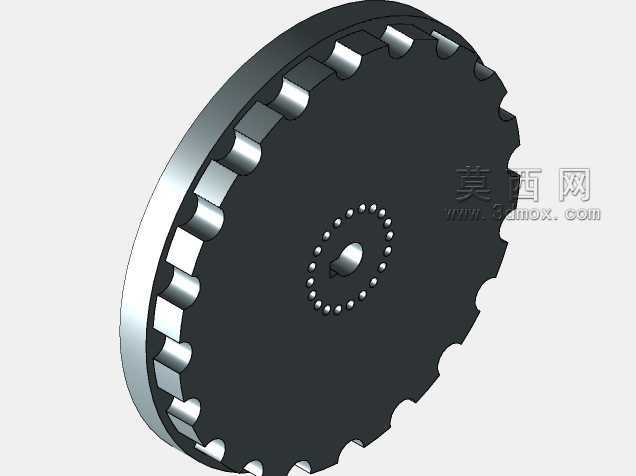

　　排种轮部分采用了锥面导程的槽型结构，槽体尺寸按照玉米籽粒的三轴尺寸均值做了适配，单槽容粒空间控制在1-2粒的区间，既避免了多粒填充造成的统计偏差，也能减少空槽出现的概率，轮体边缘做了倒圆角处理，防止刮伤玉米种皮影响后续发芽试验。安装边界方面，整套装置的轴向总长控制在320mm以内，电机端采用标准NEMA34法兰安装接口，能直接固定在通用试验台的T型槽面板上，排种端的进料口采用锥面扩口结构，上口直径120mm，能直接对接标准种子料斗，不需要额外做转接工装，出料口位置距离安装基准面的高度预留了150mm的接料空间，下方可以直接放置电子天平或者接料盒，实时统计排出种子的重量与粒数。设计过程中特意将支撑轴承设置在排种轮与联轴器之间的位置，

　　既可以承受排种轮端籽粒堆积带来的径向载荷，也能避免轴承位置过于靠近进料区造成的种子卡入轴承间隙的问题，轴承端盖采用迷宫式密封结构，能阻挡细小的种子碎屑进入轴承滚道，延长维护周期。在实际应用场景中，这套装置既可以单独作为试验室种子质量检测的工装，通过调整步进电机的转速，模拟不同播种机作业速度下的排种状态，统计单位时间内的种子排量、粒距均匀性等参数，也可以直接集成到小型小区播种机上作为排种核心部件，配合测速传感器实现播量的实时闭环调整。结构的重心经过配平设计，整套装置的重心落在安装法兰的中心轴线上，高速运转时的振动量控制在0.2mm/s以内，不会因为振动造成种子在料斗内的架桥问题，进料斗内部还做了镜面抛光处理，降低玉米籽粒的流动阻力，

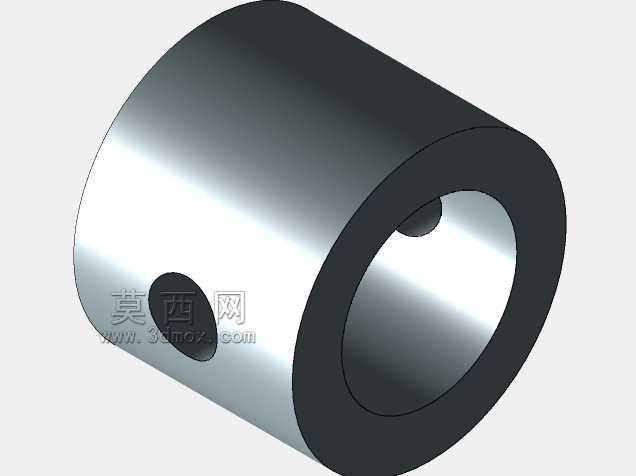

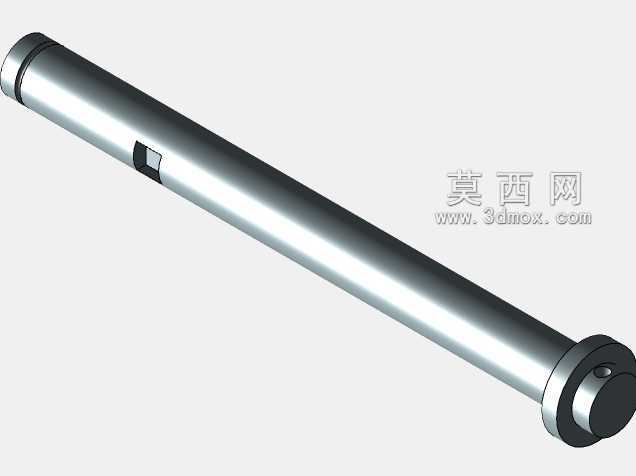

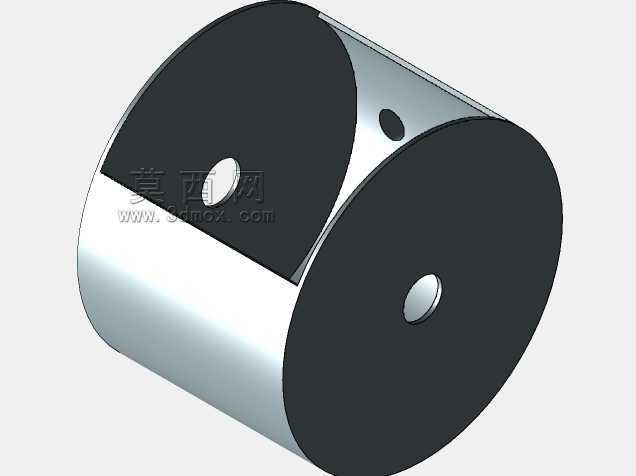

　　即使是含水率稍高的种子也能顺利靠重力滑落到排种轮槽内。不同于复杂的光电计数式测定设备，这套纯机械配合步进驱动的结构可靠性更高，在田间地头的育种试验场景下也能稳定工作，不需要复杂的气路、光路维护，只需要定期清理排种轮槽内残留的种皮碎屑就能保证检测精度。主轴的直径选用20mm的45号钢调质处理，扭矩储备能达到额定工作扭矩的3倍以上，即使排种轮槽被异物卡住，也不会出现主轴弯折的问题，电机与排种轮之间的联轴器采用铝合金夹紧式结构，安装时不需要复杂的对中工装，靠止口定位就能保证同轴度要求，降低了现场装配的难度。排种轮的材质选用了耐磨的POM工程塑料，自润滑性能好，长时间运转也不会因为摩擦造成槽型尺寸磨损，保证检测数据的一致性，轮体与主轴之间采用平键连接，更换不同槽型的排种轮时只需要拆下轴端挡圈就能完成更换，可以适配小麦、大豆等不同粒径的种子检测需求，不需要更换整套传动结构。
