分段挡料式长距离辊道输送结构

　　做车间产线布局的时候，长距离辊道输送是绕不开的核心单元，尤其是在箱装件、托盘件、规整硬质工件的工序流转场景里，这类设备的适配性远高于皮带输送——毕竟辊道的承载冗余更大，耐磕碰、耐油污的属性也更适配机加工、仓储分拣、包装整线的恶劣工况。这次的辊道结构在常规平辊输送的基础上，增加了三段式挡料分隔机构，不是那种整线通长的固定挡边，而是在对应工位节点设置了可适配不同工件长度的挡料组件，能直接对接上料、加工、分拣、下料四个不同工序的节拍，不用额外在输送线旁加装独立的阻挡气缸工位，省了不少线边安装空间。

　　从结构设计逻辑来看，机架部分采用的是标准型材组焊的框架结构，支腿做了等间距排布，每段支腿上方都有横向的连接梁加固，避免长距离输送时机架中段出现下挠变形——毕竟长辊道如果机架刚度不够，辊筒的水平度偏差超过千分之三的话，工件输送过程中就会出现跑偏、卡滞的问题，尤其是输送自重较大的金属工件时，机架的挠度控制是设计时首先要算的硬指标。辊筒部分采用的是等直径密排布置，辊筒之间的间隙控制在合理范围，既能保证小尺寸箱件不会卡入辊缝，又能减少辊筒的整体用量，控制制造成本；辊筒的轴端采用标准轴承座安装在机架侧梁上，后期维护的时候可以单独更换某一根损坏的辊筒，不用整段拆解线体。

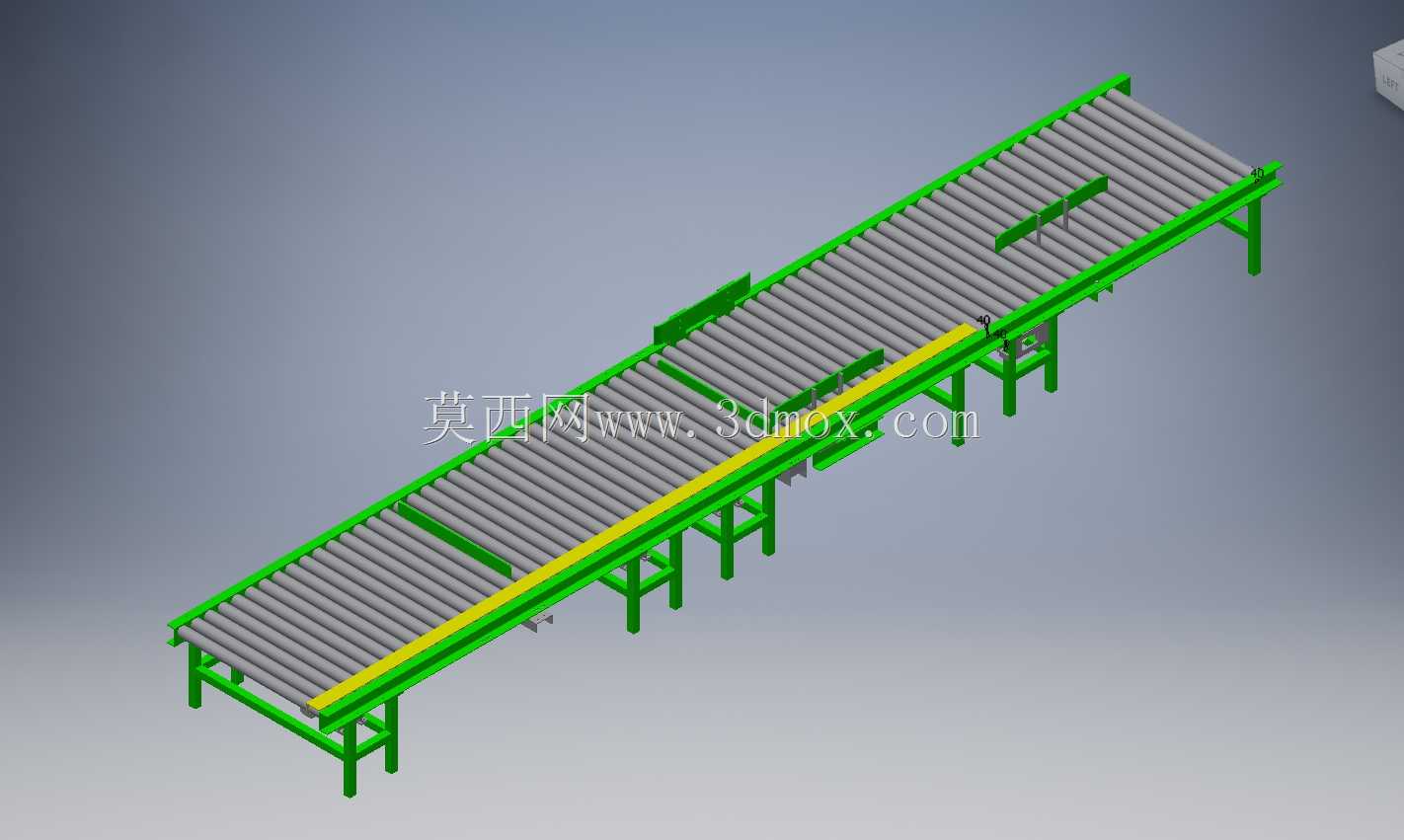

　　中间的黄色通长构件是线体的侧边导向基准，安装的时候可以作为辊筒水平度、侧梁直线度的找正基准，同时也能对输送过程中出现轻微偏移的工件起到导向修正的作用，避免工件直接撞到侧方的挡料机构造成卡料。三段绿色的挡料支架分别对应三个不同的作业工位，每个挡料支架的安装位置都可以沿着机架侧梁的长圆孔进行前后调整，适配不同长度规格的工件分隔需求，比如输送长度600mm的周转箱和长度1200mm的托盘时，只需要松开挡料支架的安装螺栓，调整到对应间距再锁紧就行，不用重新打孔改制，适配性更强。

　　安装边界方面，这类长辊道的安装需要保证地面的水平度偏差在允许范围内，支腿底部可以配置可调脚杯，对地面的不平整进行微调，不需要做专门的预埋基础，直接在硬化车间地面就能安装固定；线体的进料端和出料端都预留了标准的对接接口，可以直接和爬坡皮带机、转角辊道机、顶升移栽机等其他输送单元对接，组成完整的产线输送网络。实际使用的时候，这类辊道既可以做无动力式的，依靠人工推送或者工件自重完成输送，也可以在辊筒端加装链轮或者多楔带轮，做成动力输送线，对接减速电机实现定速输送，适配不同的产线自动化程度需求。

　　在工况适配性上，这种带分段挡料的辊道特别适合电商仓储的箱件分拣、机加工车间的工件工序转运、包装线的成品输送等场景，挡料机构可以把连续输送的工件分隔成固定间距，方便后续工位的机器人抓取、人工装箱或者扫码检测作业，不会出现工件扎堆挤在工位前的问题。设计的时候特意把所有的安装紧固件都采用标准件，没有定制特殊规格的连接件，后期维护更换配件的时候不需要单独开模加工，普通的五金渠道就能买到适配的备件，降低了设备的全生命周期维护成本。另外机架表面做了喷涂防锈处理，辊筒采用镀锌工艺，在潮湿或者有少量切削液飞溅的车间环境里也能长时间使用，不会轻易出现锈蚀卡滞的问题。
