海水淡化大型压力能量回收交换器结构

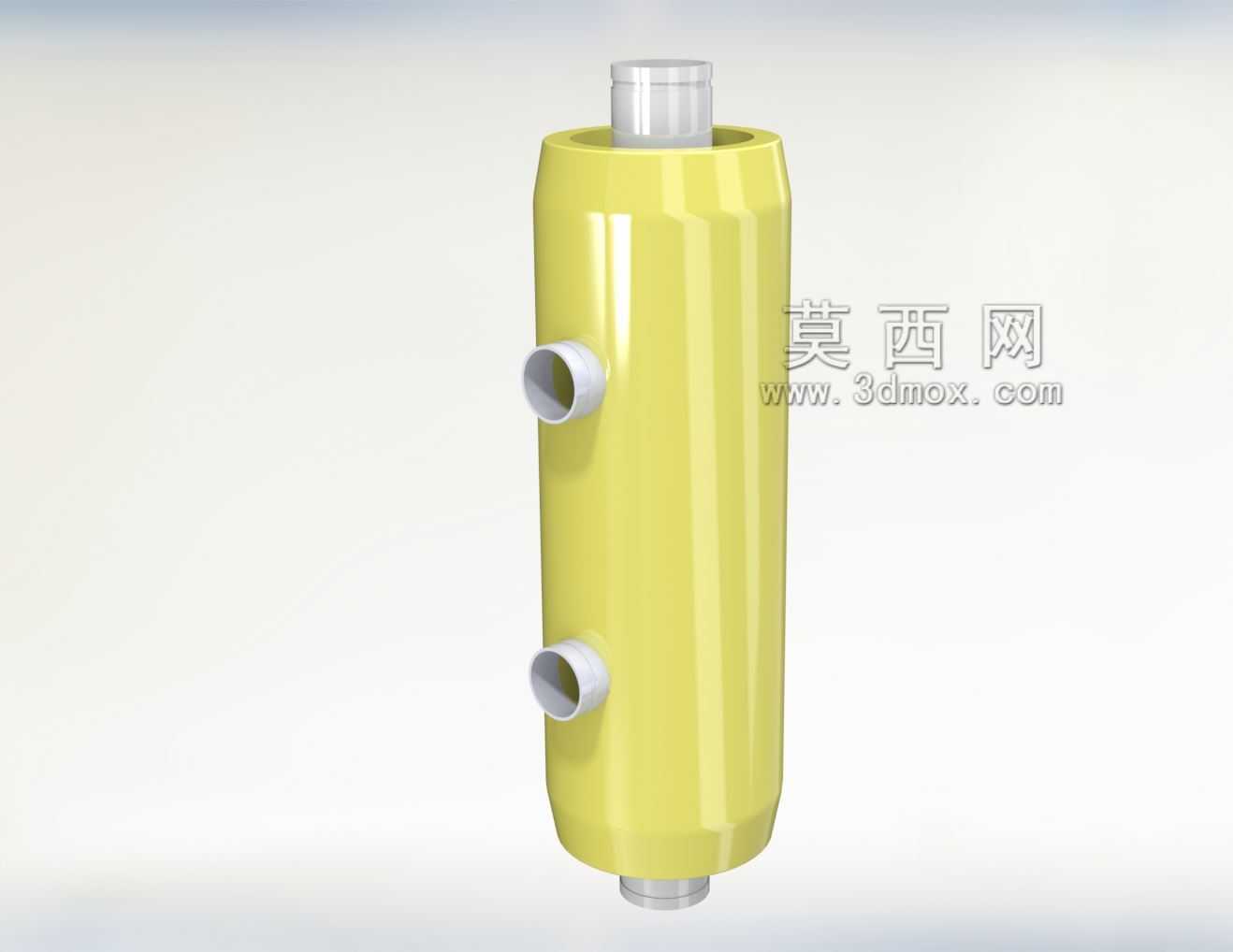

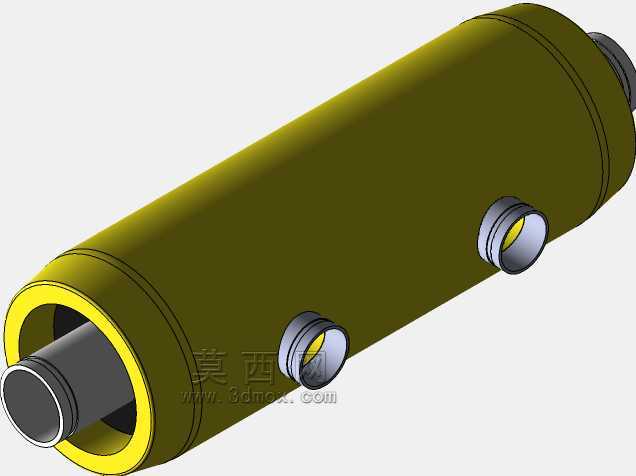

　　在反渗透海水淡化工程的高压流体回路里，压力交换器是决定系统能耗水平的核心功能部件，这款大型ERD装置主要适配万吨级以上规模的海水淡化产线，用来回收反渗透膜组排出浓水携带的高压余能，直接将进料原水加压至接近反渗透工作压力，大幅降低高压泵的输出功率需求，相比无能量回收的系统可降低四成以上的运行电耗，是大型海水淡化项目降本增效的关键配套设备。从结构设计逻辑来看，该装置采用立式柱状承压壳体结构，主体外壳为等径直筒段，上下两端设置同轴的主流体接口，分别对应高压浓水进水与加压原水出水的主通路，筒身侧面错位布置两个侧向接口，分别接入待加压的低压原水与泄压后的浓水排放管路，接口的错位排布是为了在腔体内形成稳定的流体活塞流道，

　　避免高低压流体在交换过程中出现过度掺混，保证能量传递的效率。壳体的壁厚设计按照反渗透系统最高工作压力的1.5倍安全系数核算，内壁做镜面抛光处理以降低流体沿程阻力，同时减少浓水侧的结垢附着风险，所有接口均采用标准法兰连接形式，可直接对接项目现场的高压工艺管路，无需额外加工转换接头。安装边界方面，该立式结构的安装基础仅需匹配设备底部的支撑固定点位，设备竖直安装后侧向接口的朝向可根据现场管路排布做周向调整，安装时需预留顶部接口的管路拆装空间，以及侧面两个接口的阀门操作空间，设备整体重心沿竖直轴线分布，运行时的流体脉动载荷较小，基础无需做额外的减震强化设计。在实际运行过程中，装置内部通过流体直接接触的压力传递方式，

　　利用高压浓水的压力能直接挤压低压原水，整个过程无额外的机械运动部件，相比转子式能量回收装置，该结构的过流通道更宽，对原水预处理精度的容忍度更高，更适合大型海水淡化项目大流量工况下的长期稳定运行，可有效降低设备的维护频次。设计阶段针对腔体内的流体流态做了多次仿真优化，调整了侧向接口的伸入长度与开孔角度，避免流体进入腔体时形成局部涡流造成能量损失，同时在上下主流体接口处设置了稳流结构，保证进出腔体的流体流态均匀，减少压力波动对后续反渗透膜组的冲击。设备的外部防腐涂层采用重防腐环氧材质，可适应海边高盐雾的安装环境，所有外露的金属连接件均采用双相不锈钢材质，避免长期接触盐雾造成的腐蚀失效。从流体通路的布局来看，四个接口的通径按照额定处理流量下的经济流速设计，主通路流速控制在高压管路的合理流速区间，侧向通路的流速匹配低压管路的设计规范，既避免流速过高造成的压损增大，也防止流速过低导致的管路投资浪费。
