特殊结构立式活性炭过滤罐体设计

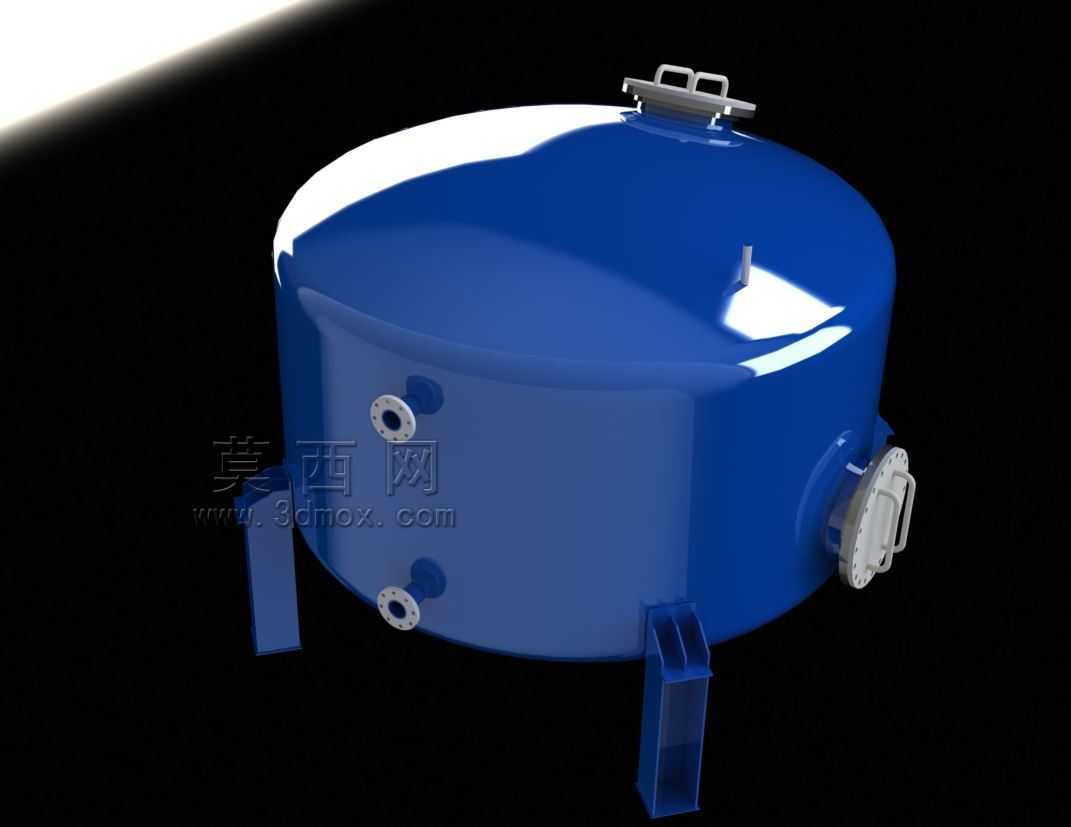

　　在工业水处理、循环水净化、中水回用以及化工流体预处理工段中，活性炭过滤单元是去除流体中余氯、有机物、异色异味及部分微小悬浮物的核心处理环节，这款立式承压过滤罐体的结构设计，完全围绕现场安装运维、过滤效能、承压稳定性三个核心维度展开。不同于常规平底直筒过滤罐，这款罐体采用椭圆上封头搭配下斜底的结构，上封头的弧度经过应力校核，在0.6MPa常规工作压力下，封头壁厚可比同规格平盖结构减薄15%左右，同时避免平盖结构长期承压出现的中部变形问题，封头顶部设置的带提手快开人孔，无需额外吊装工具即可单人完成开盖操作，方便运维人员定期进入罐体内部更换活性炭滤料、清理布水器堵塞杂物，人孔的密封面采用凹凸面结构搭配丁腈橡胶垫片，

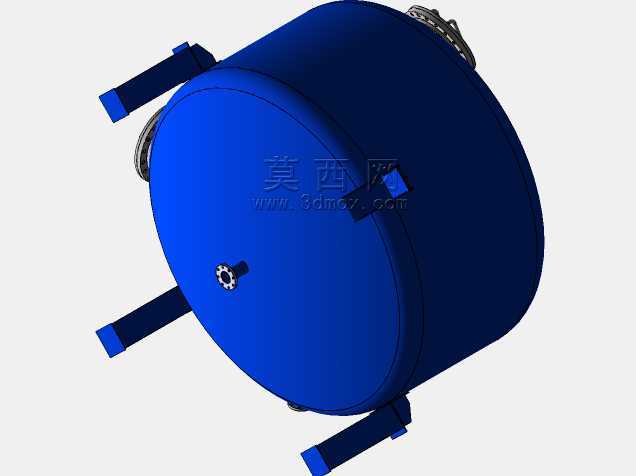

　　可避免带压运行时出现渗漏。罐体侧面的接口布局完全贴合现场管路排布逻辑，三个侧置接口分别对应进水、出水以及反冲洗管路，接口全部采用法兰连接形式，法兰端面与罐体焊接处做了圆弧过渡处理，消除焊接应力集中点，避免长期交变载荷下出现焊缝开裂；罐体侧下方设置的侧开式检修手孔，正对滤料承托层位置，无需排空全部滤料即可完成承托层滤帽的检查更换，大幅缩短日常运维的停机时间。罐体底部采用三根均布的型钢支腿作为支撑结构，支腿与罐体下封头的焊接位置经过受力计算，刚好落在罐体承重环向加强区，支腿底部预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土设备基础上，支腿的高度设计预留了足够的底部管路安装空间，方便底部排污管路的对接与阀门操作，

　　同时避免罐体底部直接接触基础面造成的腐蚀问题。设计过程中，罐体内部的布水结构做了针对性优化，进水口位置设置挡板式布水器，避免进水直接冲刷滤料层造成滤料分层混乱，保证过滤时流体均匀穿过滤层，充分发挥活性炭的吸附效能；反冲洗时布水器可均匀分配反冲洗水流，让滤层充分膨胀摩擦，将截留的悬浮物彻底冲出，避免滤料板结。罐体的外形尺寸充分考虑了标准厂房的进门尺寸与设备运输限制，整体外径控制在1.8米以内，总高度控制在2.2米，可通过标准宽度的厂房门，无需现场拆解运输，安装时仅需配合小型叉车即可完成就位，不需要大型吊装设备，适配中小型水处理站、工厂循环水车间的设备进场条件。不同于部分过滤罐将所有接口集中在单侧的设计，这款罐体的接口做了角度错位，

　　进水、反洗进水、出水、排污接口分别错开45度排布，避免现场管路安装时出现管件打架的问题，同时给阀门操作预留了足够的扳手空间，日常操作时无需额外搭设操作平台即可完成所有阀门的启闭操作。罐体表面的防腐处理采用多层涂装工艺，底层做环氧富锌底漆，中间层为环氧云铁中间漆，面层为耐候聚氨酯面漆，可适应室内潮湿车间以及室外露天安装的防腐需求，避免长期使用出现罐体锈蚀掉漆的问题。在滤料装填的设计上，罐体内部预留了1.2米的有效滤料层高度，同时在上部预留了0.4米的反冲洗膨胀空间，避免反冲洗时滤料随水流溢出，滤料承托层采用分级砾石分层铺设，搭配ABS滤帽，可有效阻挡活性炭滤料随出水流失，同时保证过水通畅。
