反渗透膜壳承压侧端口结构设计

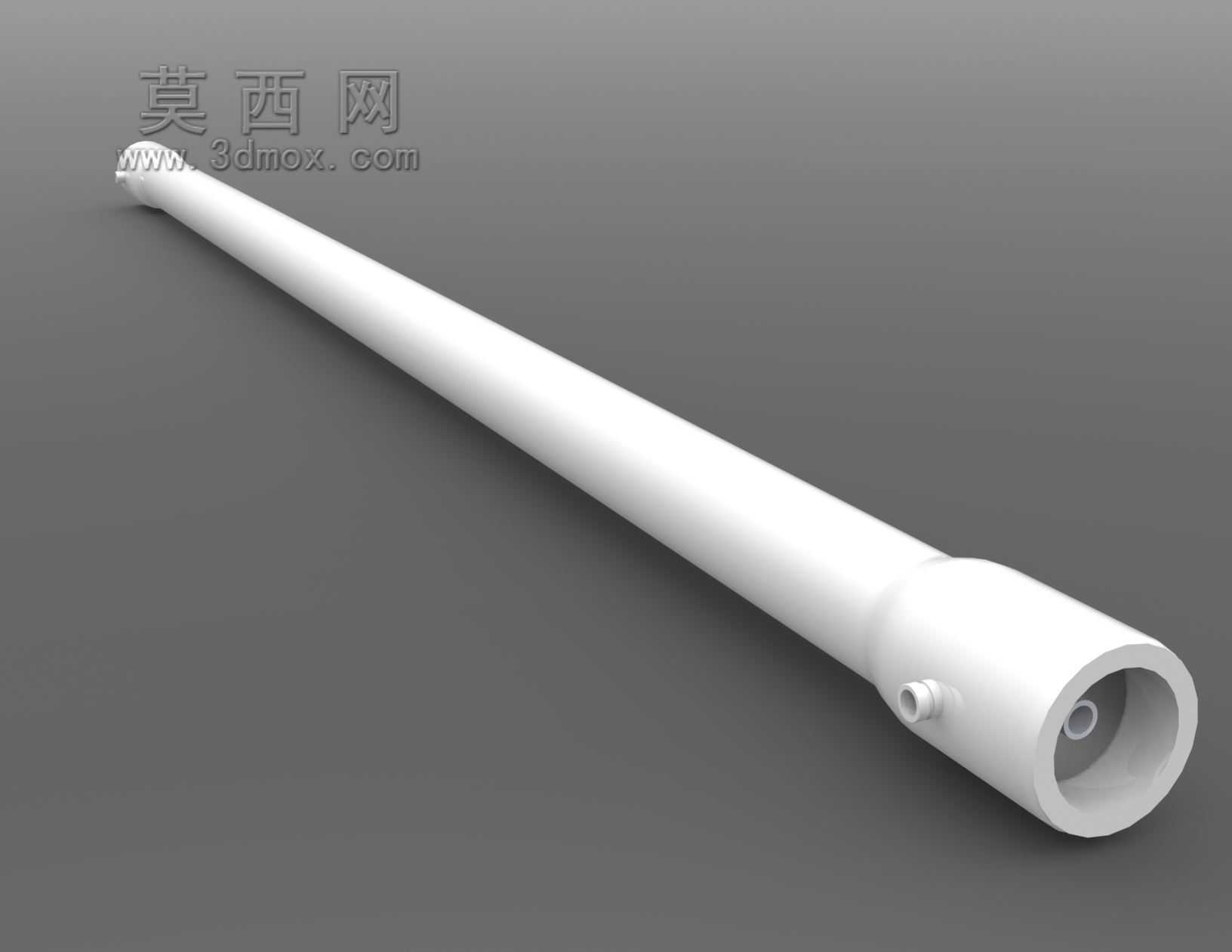

　　在水处理脱盐系统的现场安装环节，反渗透膜元件的承压外壳直接决定整套装置的运行稳定性，这款侧端口结构是膜壳端部的核心承压部件，适配1000psi工作压力等级的膜壳组件，主要承担膜元件端部定位、流体进出导向、密封边界维持的作用。从现场运维的实际需求出发，该端口结构采用长筒式一体化构型，主体段为等径直筒结构，内径匹配标准8英寸反渗透膜元件的端部外径，可直接套入膜元件的端侧定位台阶，避免膜元件在高压水流冲击下出现轴向窜动。端部的扩径段为密封安装位，内置多道O型圈沟槽，安装时可嵌入适配的丁腈橡胶或三元乙丙橡胶密封圈，在1000psi的持续工作压力下，可有效阻隔浓水与纯水的串流，避免产水水质下降。侧部开设的小口径接口为浓水/进水的导流口，

　　接口处设计有外螺纹与定位台阶，可直接对接现场的高压工艺管道，无需额外加装转接法兰，减少现场焊接或螺纹连接的泄漏点。设计过程中，首先通过壁厚计算公式核算承压段的最小壁厚，结合玻璃钢膜壳的材料特性，端口采用增强工程塑料材质时，壁厚取值需满足1.5倍安全系数要求，避免长期承压出现蠕变开裂。端口的内孔同轴度公差控制在0.1mm以内，保证与膜元件中心管的对中精度，避免密封圈偏磨导致的密封失效。外形尺寸方面，主体直筒段长度适配膜壳端部的嵌入深度，插入膜壳后外露段长度不超过50mm，避免占用过多的膜架安装空间，侧接口的中心轴线与主体筒身轴线垂直，接口端面与筒身外壁的距离预留足够的管道扳手操作空间，方便现场拆装时的紧固作业。安装边界上，

　　该端口与膜壳筒体采用承插式粘接或卡箍锁紧连接，安装时需保证端口端面与膜壳筒体端面的平行度误差不超过0.2mm，避免密封圈受压不均。在实际系统运行中，进水从端口侧接口进入膜壳内部，沿膜元件表面流动完成脱盐过程，浓水从另一端的同结构端口排出，产水则通过中心管从端口中心通道引出，整个流道设计无直角死区，可减少水流阻力，降低系统的运行能耗。针对高压工况下的应力集中问题，端口的转角位置均设计有R3-R5的过渡圆角，避免直角处的应力峰值超过材料的屈服强度，同时在侧接口与主体筒身的连接位置增设加强筋结构，提升接口处的抗扭强度，避免管道安装时的扭矩导致接口开裂。从结构建模的角度来看，该零件的建模过程优先采用旋转特征生成主体筒身结构，

　　再通过拉伸切除生成侧接口的流道与安装螺纹，最后通过阵列特征生成密封圈沟槽，建模时需重点保证各密封面的表面粗糙度要求，密封面的粗糙度值需达到Ra1.6以下，保证密封圈的贴合效果。在设备选型匹配时，该端口可直接替换同压力等级的同规格膜壳端盖配件，无需对膜壳本体进行二次加工，降低运维更换的成本与周期。现场调试过程中，该结构的端口在1.25倍额定压力的水压试验下，保压30分钟无渗漏、无可见变形，可满足工业级反渗透系统的长期运行要求，适配工业纯水制备、海水淡化、苦咸水脱盐、废水回用等多个应用场景的膜组件配套需求。
