带升降调节结构的太阳能电池板支撑装置

　　在分布式光伏落地安装、离网光伏供电站点搭建、户外临时光伏取电场景中，支撑结构的适配性直接决定光伏组件的受光效率与运行稳定性，这款支撑装置针对小功率单块太阳能电池板的安装需求设计，整体采用方管型材搭建框架主体，摒弃了复杂的铸件连接结构，所有受力节点均采用焊接加螺栓紧固的组合方式，兼顾现场加工便利性与长期户外使用的结构强度。从实际使用场景来看，这类支架常应用于户外监测设备供电、小型离网发电系统、教学实验光伏平台等场景，不需要适配大面积光伏阵列，单块组件的支撑设计让安装选址更灵活，哪怕是狭窄的屋顶边角、设备旁的空余场地、临时作业点的硬化地面都能完成布设。装置底部设置了整块方形安装底板，底板上预留了地脚固定孔位，

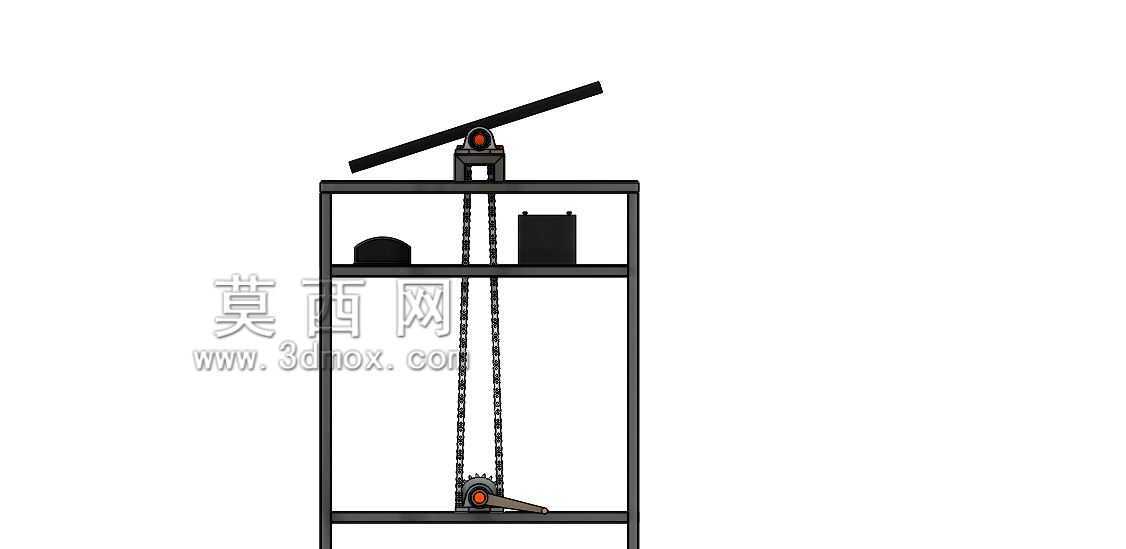

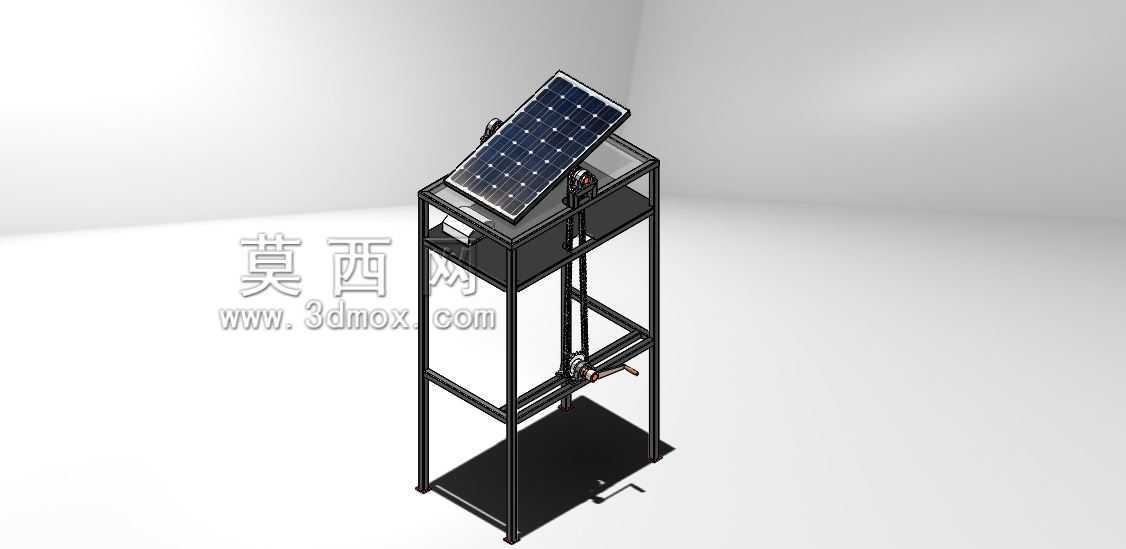

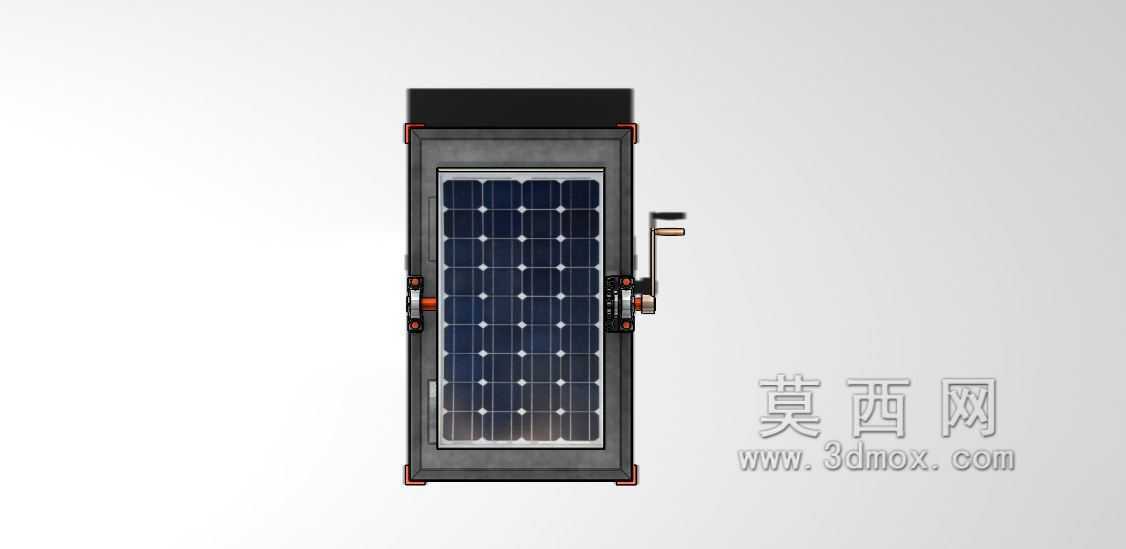

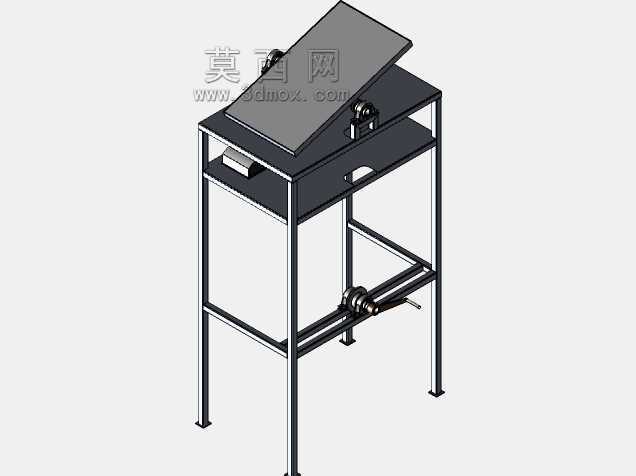

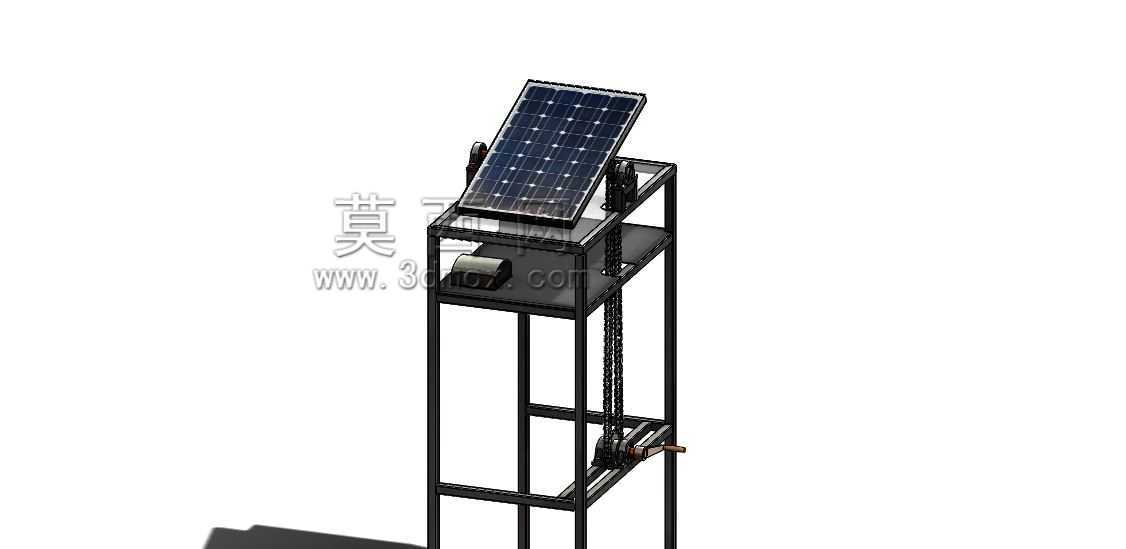

　　安装时可通过膨胀螺栓与硬化地面连接，也可搭配配重块实现无穿孔的屋面安装，避免破坏原有地面防水层；底板上方的框架采用分层方管拼接结构，竖向设置四根主支撑方管，中间加设两层横向连接方管形成框架加强层，避免竖向支撑在大风工况下出现失稳变形。支架上部设置了光伏板安装托板，托板与主框架之间设置了角度调节铰接结构，可根据安装地的纬度调整光伏板的倾斜角度，保证组件表面在正午时段尽量垂直于入射光线，提升发电效率；不同于常见的固定倾角光伏支架，这款装置在框架内部集成了手动升降调节结构，通过侧方伸出的手摇柄驱动内部的链传动结构，可带动上部的光伏板安装托板沿竖向导轨上下移动，调节范围覆盖常规人工操作与设备避让的高度区间，当需要对光伏板表面进行清洁、

　　或是下方需要临时放置设备、或是场地存在遮挡物时，不需要拆卸光伏板就能调整整体高度，大幅降低后期运维的操作难度。设计过程中优先考虑了户外使用的耐候性，所有金属构件均预设了镀锌防腐的工艺余量，框架的棱角处均做了倒钝处理，避免安装过程中划伤操作人员或是光伏板的背板线缆；光伏板安装托板上预留了标准组件的安装孔位，孔位间距匹配常规小功率单晶、多晶太阳能电池板的安装尺寸，不需要额外打孔就能直接固定组件，托板边缘设置了向上的翻边结构，可对光伏板的边框形成侧向限位，避免强风天气下组件出现横向滑移。从安装边界来看，装置整体占地尺寸控制在一平方米以内，竖向最低安装高度可满足地面防洪、防杂物遮挡的要求，

　　最高升起高度不会超过常规成人站立操作的 reach 范围，不需要借助登高设备就能完成组件清洁、接线检查等日常操作；框架内部预留了线缆穿引的空间，光伏板的输出线缆可沿竖向方管的内腔向下布设，避免线缆长期暴露在阳光下出现老化破损，侧方的手摇柄设置在符合人体工程学的高度位置，操作人员站在地面就能轻松完成高度调节操作，不需要弯腰或是抬手过度发力。结构受力层面，设计时对竖向主支撑的截面参数做了校核，可承受十二级大风下的风压载荷，升降结构的传动部件设置了防尘护套，避免户外沙尘进入传动间隙造成卡涩，铰接部位的螺栓均采用防松螺母，长期运行不会因为风振出现松动脱落；不同于市面上常见的薄壁型材拼装支架，这款装置的方管壁厚预留了足够的安全余量，哪怕是在沿海高盐雾、西北多风沙的恶劣工况下，也能保证十年以上的结构使用寿命，不会出现框架锈蚀变形导致的光伏板倾角偏移、组件脱落等问题。
