带高度调节功能的水容器支撑机架

　　在工业生产的储水、配液环节，以及商用净水、小型污水处理的现场配套场景中，水容器的安装固定一直是容易被忽略但直接影响系统稳定性的环节。很多现场施工时，地面往往存在一定的平整度偏差，若采用固定高度的支撑结构，不仅会导致容器放置倾斜，引发液位检测不准、连接管路受力错位渗漏的问题，长期使用还会因为局部应力集中造成容器焊缝开裂、支撑结构变形。这款带高度调节功能的水容器支撑结构，正是针对这类现场痛点完成的结构设计。

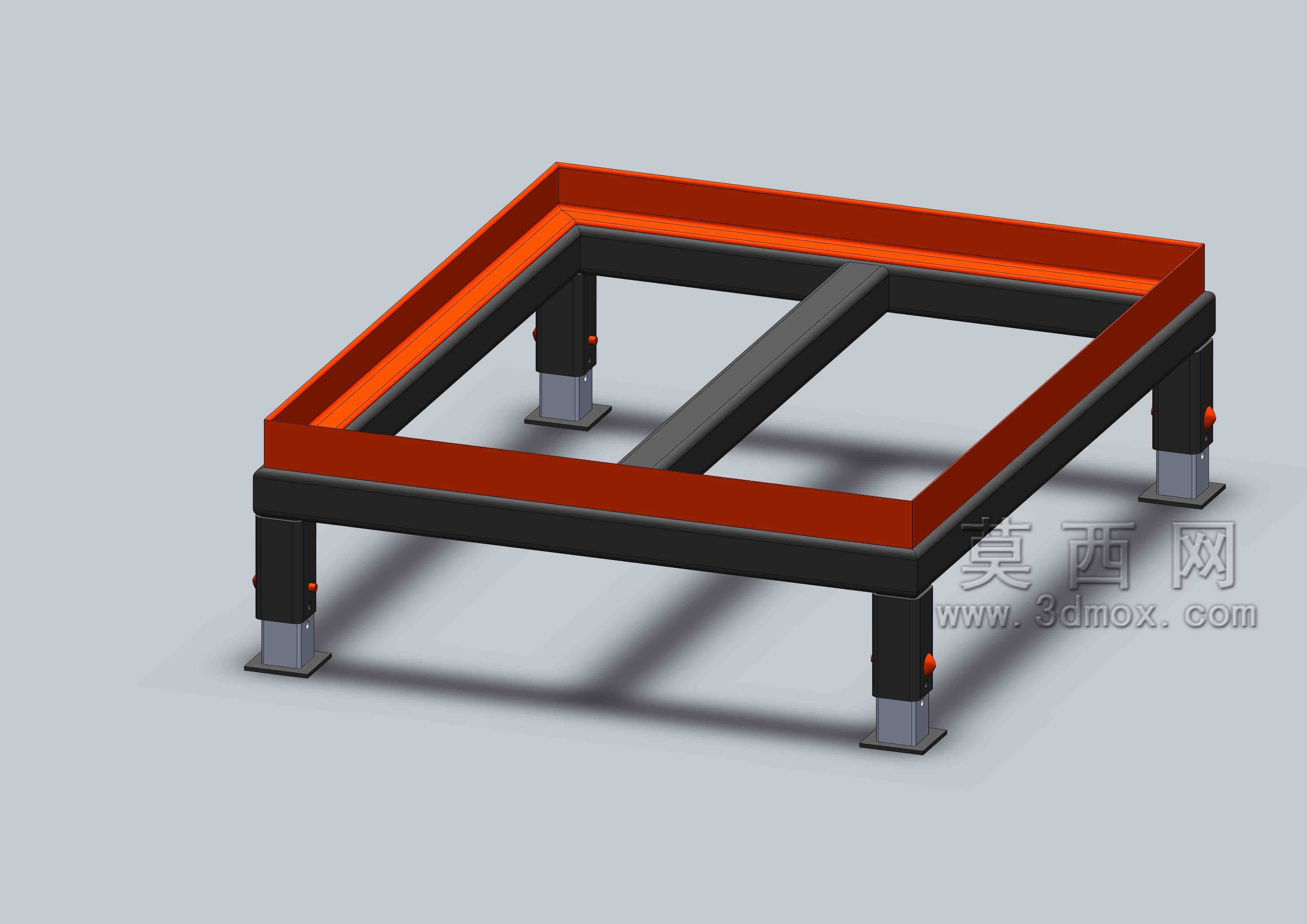

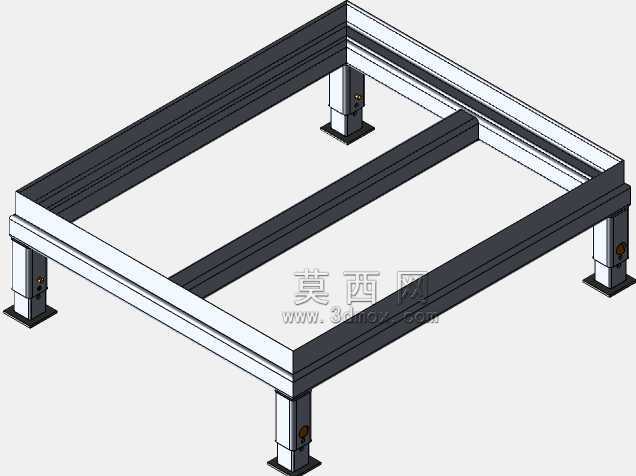

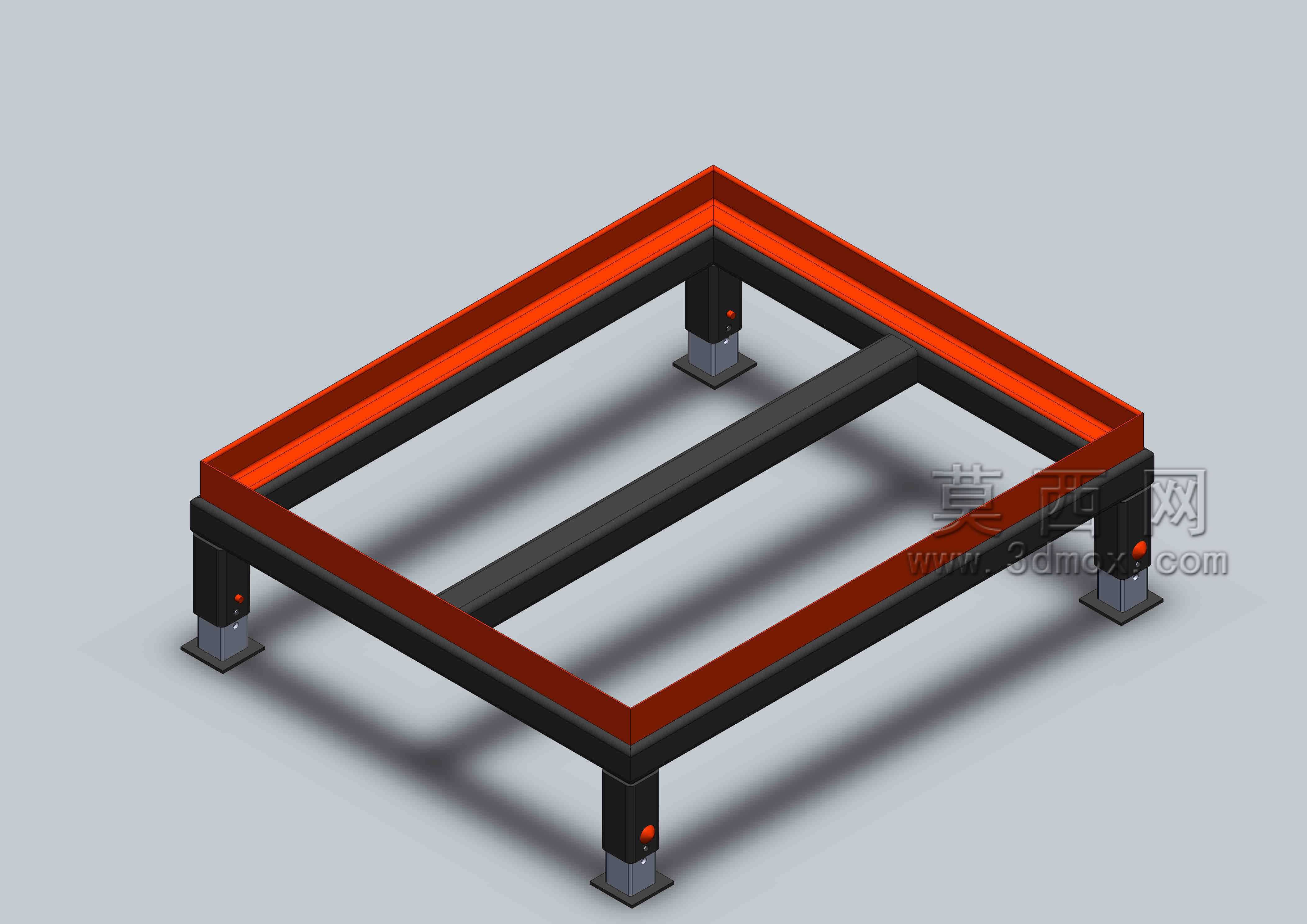

　　从整体结构来看，该支撑采用矩形框架式主体，四根主立柱分布在框架四角，中间设置横向加强梁，用来分散水容器满载时的垂直载荷，避免框架中部因为长期承重出现下挠变形。框架的边框采用矩形截面型钢焊接成型，边框上表面预留了与水容器底部连接的安装孔位，可适配底部带安装法兰的方形、矩形储水容器，安装时可通过螺栓将容器与支撑框架锁紧，避免设备运行过程中容器出现移位。

　　支脚部分是整个结构的核心功能单元，每根立柱底部都配置了独立的可调支撑脚，支撑脚底部为方形防滑承压盘，增大与地面的接触面积，降低单位面积的地面压强，避免在环氧地坪、水泥地面上留下压痕。调节机构采用螺纹旋合结构，转动调节螺母即可实现单根立柱的高度微调，单支脚的调节行程可覆盖常规施工现场20-50mm的地面高差，调整时无需吊装移除上部水容器，仅用普通扳手即可完成操作，大幅降低现场安装调试的难度。每个调节位置都配置了锁紧螺母，高度调整到位后可将锁紧螺母旋紧至立柱下端面，防止设备运行过程中因为振动导致螺纹松动，出现支撑高度变化。

　　设计过程中，框架的受力计算充分考虑了水容器满载时的总重量，主型材的壁厚选型预留了1.5倍的安全系数，即使出现短时液位超限的情况，框架也不会出现塑性变形。框架的外形尺寸根据常用的1-2立方方形水容器的底部安装尺寸匹配设计，安装边界上，支撑框架的外轮廓尺寸略大于容器底部尺寸100mm左右，既可以给容器安装预留操作空间，也能避免人员走动时磕碰容器本体。支脚的安装位置在立柱正下方，整体受力沿立柱垂直传递到地面，不会对框架产生额外的弯曲力矩。

　　在实际应用场景中，这类支撑结构不仅可以用于工业储水容器，也可适配其他需要水平安装、对安装高度有微调需求的方形工业罐体，比如小型配液罐、药剂存储箱等。结构表面采用喷涂防锈处理，可适应潮湿的车间环境，避免长期接触水汽出现锈蚀。框架中间的横向加强梁除了提升整体刚性，还可作为管路、阀门的安装固定位点，方便现场布设容器的进出水管路，无需额外在地面或墙面打孔安装支架。

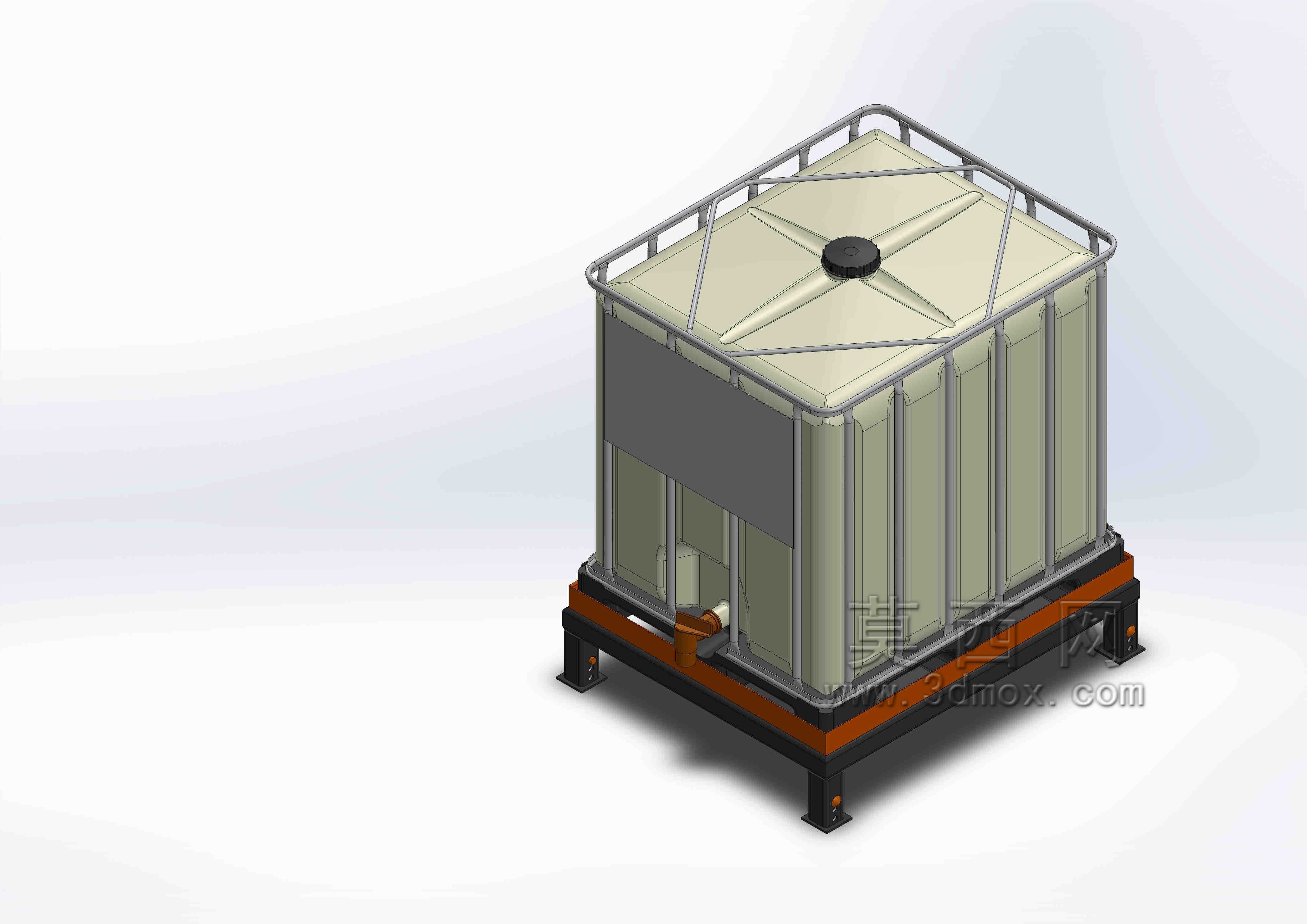

　　从安装流程来看，现场施工时可先将支撑框架放置在预定安装位置，先粗略调整四个支脚的高度让框架大致水平，再将水容器吊装放置到框架上，对齐安装孔位后拧上固定螺栓但不彻底锁紧，随后配合水平仪逐一调整四个支脚的高度，直到容器上表面的水平度满足安装要求，最后锁紧所有支脚的锁紧螺母，再将容器与框架的连接螺栓彻底拧紧，即可完成安装。整个调试过程不需要复杂的专用工具，普通的设备安装人员即可独立完成，相比传统的固定焊接支架，这种可调式结构可适配不同平整度的安装地面，后期如果地面出现沉降，也可以重新调整支脚高度恢复容器水平，大幅降低后期维护的成本。

　　结构的细节设计上，支脚的承压盘底部可根据现场需求加装橡胶减震垫，若安装位置附近有振动设备，减震垫可有效隔绝振动传递，避免容器内液体出现大幅晃荡，降低结构的疲劳载荷。框架的所有焊接位置都做了打磨处理，没有尖锐的焊渣凸起，避免安装过程中划伤施工人员，也不会对连接的软管造成磨损。
