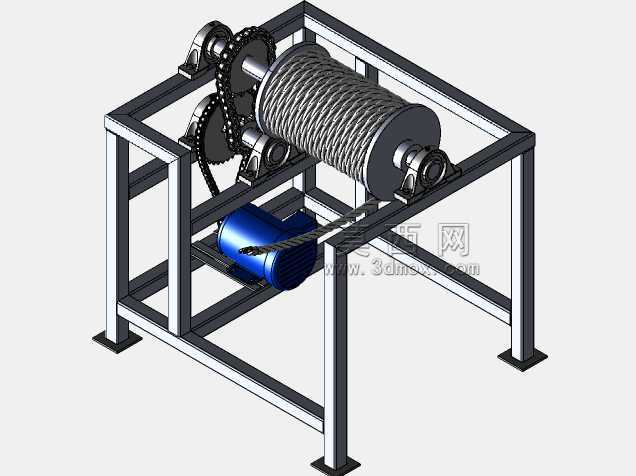

工业绞车卷扬传动结构三维设计

　　在工矿现场的物料转运、基建施工的重物移位、林业堆场的原木拖拽、码头船舶的缆绳收放场景里，这类卷扬牵引设备是承担重载牵拉作业的核心执行单元，不同于轻载小型电动葫芦，该结构的设计冗余完全匹配中重载连续作业的工况需求，能在露天多尘、温差波动大的作业环境下保持稳定的牵引力输出。整套结构的核心承载件为卷筒组件，卷筒采用厚壁无缝钢管加工成型，两端焊接辐板式端板，端板边缘做圆弧过渡处理，避免钢丝绳收放过程中出现硬弯折断丝问题，卷筒表面加工有螺旋导向绳槽，绳槽的曲率半径匹配对应规格钢丝绳的外径，能保证多层缠绕时钢丝绳排列整齐，不会出现乱绳咬绳的故障，卷筒的轴向长度根据额定容绳量设计，预留15%的额外容绳余量，避免作业到极限行程时钢丝绳脱出卷筒端板。

　　传动端采用行星减速结构与卷筒直连的布局，相比传统外置减速箱的传动方案，直连式结构能大幅压缩设备的整体轴向安装尺寸，减少传动链上的联轴器、过渡轴等易损部件，传动效率能提升8%左右，减速机构的壳体采用铸钢材质，壳体上预留有观察油位的视窗、换油口以及透气塞，能避免长时间连续作业时箱体内油温升高导致压力过大出现油封渗漏的问题。制动系统采用常闭式电磁制动器与手动棘轮制动双重冗余设计，常闭式制动器在设备断电时会自动锁死传动输入轴，避免重物下坠引发安全事故，手动棘轮制动机构可在设备检修、长时间悬停重物时作为机械锁止补充，完全满足工矿作业的安全规范要求。机架部分采用型钢焊接成型，所有焊缝在焊接完成后做去应力退火处理，避免长期承载出现焊接变形，

　　机架上的安装孔采用整体镗孔加工，保证卷筒轴、减速机构、制动组件的同轴度公差控制在0.1mm以内，减少运转过程中的振动和轴承偏磨问题，机架底部预留有地脚螺栓安装孔，孔位间距匹配常规混凝土基础的预埋螺栓布局，同时机架两侧设计有吊装吊耳，方便设备整体转运和现场安装就位。导向轮组件布置在机架的出绳侧，导向轮的轮槽做淬火处理，表面硬度达到HRC45以上，能承受钢丝绳长期摩擦的损耗，导向轮的支架采用可调节角度的铰接结构，可根据现场出绳方向调整导向轮的偏转角度，避免钢丝绳与轮槽出现偏磨。设计过程中对卷筒轴做了有限元受力校核，在额定最大牵引力的工况下，轴的最大挠度控制在允许值的1/1000以内，轴承选用调心滚子轴承，

　　能承受一定的安装同轴度误差和重载下的径向冲击载荷，润滑系统采用集中注油布局，所有需要定期加注润滑脂的点位都引出到机架外侧的注油杯位置，方便日常维护保养时不用拆解设备护罩就能完成注油作业。设备的安装边界充分考虑了现场改造替换的需求，整体宽度、高度以及地脚孔位参数和市面同吨位级别的常规卷扬设备保持通用互换性，用户在旧设备升级替换时不需要重新浇筑混凝土基础，直接对位固定就能完成安装，大幅缩短现场施工的停机时间。整套结构的零部件拆分逻辑清晰，易损件比如制动摩擦片、钢丝绳压块、密封件都采用行业通用规格，不需要定制特殊配件，能降低后期运维的配件采购成本和停机等待时间，在实际作业时，操作人员可通过配套的电控系统控制卷筒的正反转，实现钢丝绳的收放动作，转速匹配常规牵引作业的线速度要求，不会出现速度过快导致的重物晃动问题，也不会因为速度过慢影响作业效率。
