带侧部翻板结构的斜坡皮带输送装置

　　在包装车间后段码垛工位、仓储分拣线的楼层高差接驳场景、生产流水线跨工序的高度差衔接环节，这类带侧部翻板的斜坡输送设备是解决物料垂直方向流转的核心载体。不同于常规水平皮带机仅能完成平面维度的物料位移，该设备通过倾斜布置的主输送面，可将散料、盒装工件、袋装成品从低位作业面平稳输送至高位作业平台，或是反向完成高位到低位的缓降输送，避免物料自由跌落产生的磕碰、包装破损问题。

　　从结构设计逻辑来看，主输送段采用标准平皮带作为承载面，皮带下方布置密集的托辊组，托辊间距根据常规输送物料的单重控制在150-200mm区间，保证输送较重工件时皮带不会出现明显下凹形变，运行过程中皮带面保持平直，不会出现物料跑偏、卡滞的问题。机架主体采用工业方管焊接成型，四条支腿底部配置可调脚杯，可实现±30mm的高度调节，适配现场地面不平整的安装工况，安装时无需额外做地面预埋处理，仅需将脚杯调节至整机水平、主输送面倾斜角度符合设计要求即可固定，大幅缩短现场安装调试的周期。

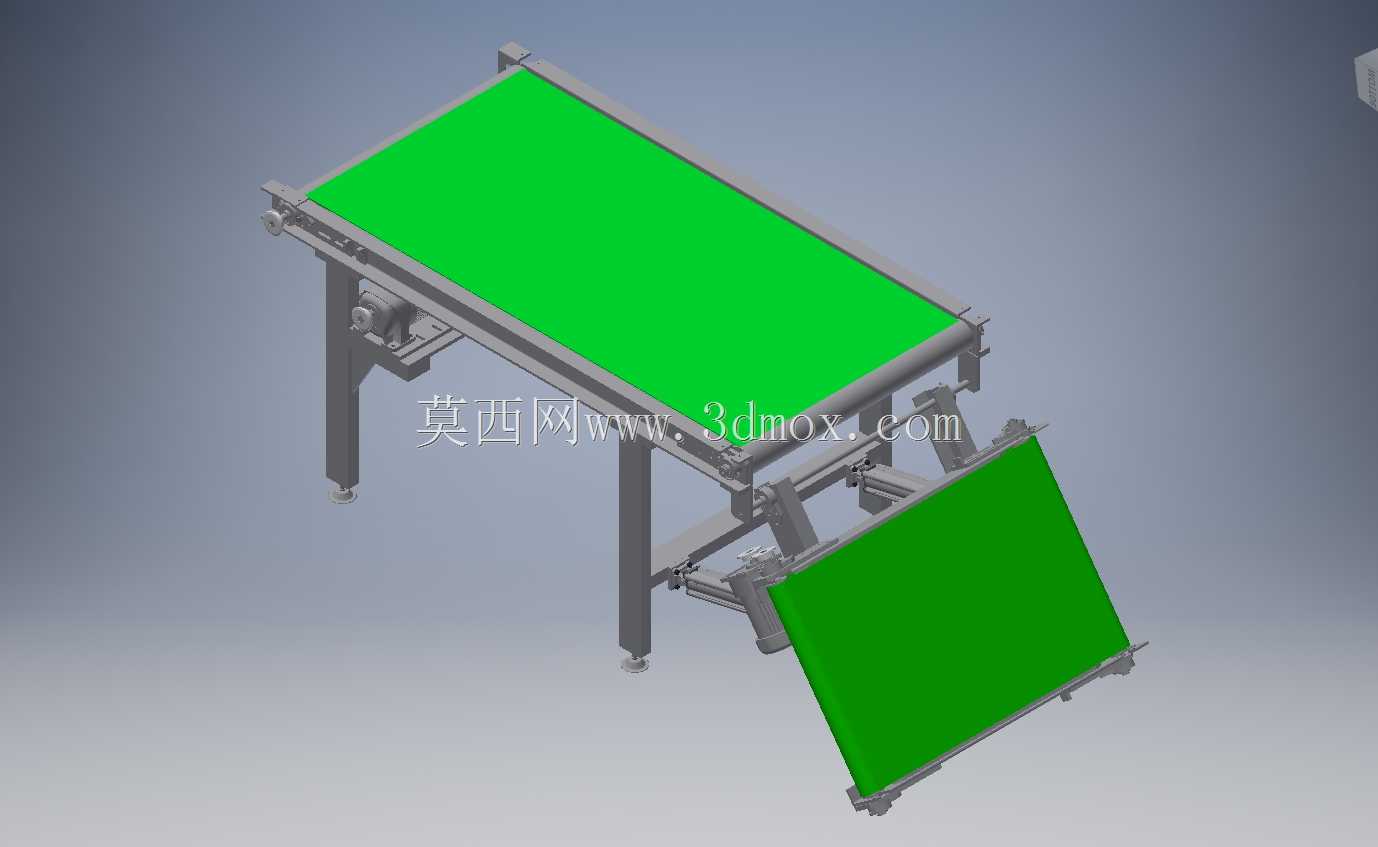

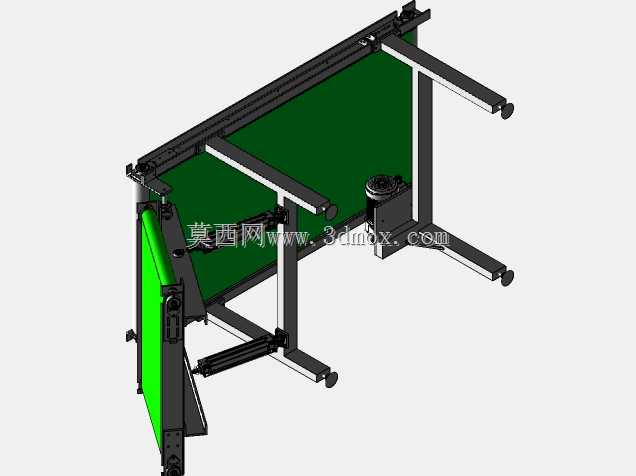

　　侧部的翻板结构是该设备区别于普通斜坡皮带机的核心设计，翻板同样采用皮带承载结构，通过铰接支座与主输送机架连接，下方配置可锁止的角度调节撑杆，可根据现场接驳需求调整翻板的倾斜角度，既可以作为主输送线的侧向分流出料口，将主线上的物料引导至侧边的作业工位，也可以向上翻折锁止作为主输送面的侧挡边，防止小尺寸物料从斜坡侧边滑落。翻板的驱动与主输送段采用联动设计，皮带线速度与主线保持一致，物料从主线过渡到翻板时不会出现速度差导致的堆积、倾倒问题。

　　设备的驱动单元布置在主输送段的高位端，采用减速电机直接驱动主动辊的结构，传动链路短，传动效率高，后期维护时仅需定期检查主动辊、从动辊的轴承润滑状态，调整皮带张紧机构即可保证设备稳定运行。张紧机构采用螺杆式张紧结构，布置在从动辊两端，张紧行程预留50mm，可补偿皮带长期运行产生的蠕变伸长，无需频繁裁剪皮带即可维持合适的张紧力，避免皮带打滑、跑偏。

　　从安装边界来看，该设备主输送段的有效输送宽度可适配400-800mm的常规物料尺寸，整机倾斜角度可在15°-30°区间根据现场高差需求定制，低位端支腿最低安装高度可做到400mm，高位端最高安装高度可适配1500mm的高差需求，设备整体宽度控制在输送面宽度加200mm的机架余量范围内，现场布置时仅需预留对应长宽的安装空间，侧边预留300mm的维护空间即可满足日常检修、皮带更换的操作需求。

　　实际应用中，这类输送设备可单独作为高差输送单元使用，也可多台拼接组成长距离的斜坡输送线，或是与水平输送线、转弯机、提升机等设备组合成完整的物料流转系统，适配食品包装、电子组装、汽配加工、仓储物流等多个行业的物料输送需求。针对散料输送场景，还可在主输送面两侧加装固定挡边，防止颗粒状物料从侧边撒落；针对易碎品输送场景，可在皮带表面加装防滑纹或是柔性缓冲垫层，降低物料与皮带面的相对滑动，避免输送过程中物料表面划伤。设计阶段已充分考虑不同工况的适配性，所有结构件均采用模块化设计，支腿、托辊、驱动单元、翻板结构均可根据实际需求快速拆装更换，降低后期改造成本。
