移动式塑料滚压加工设备结构设计

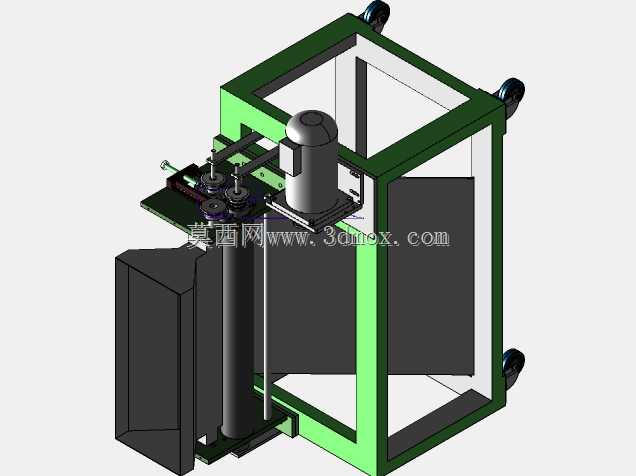

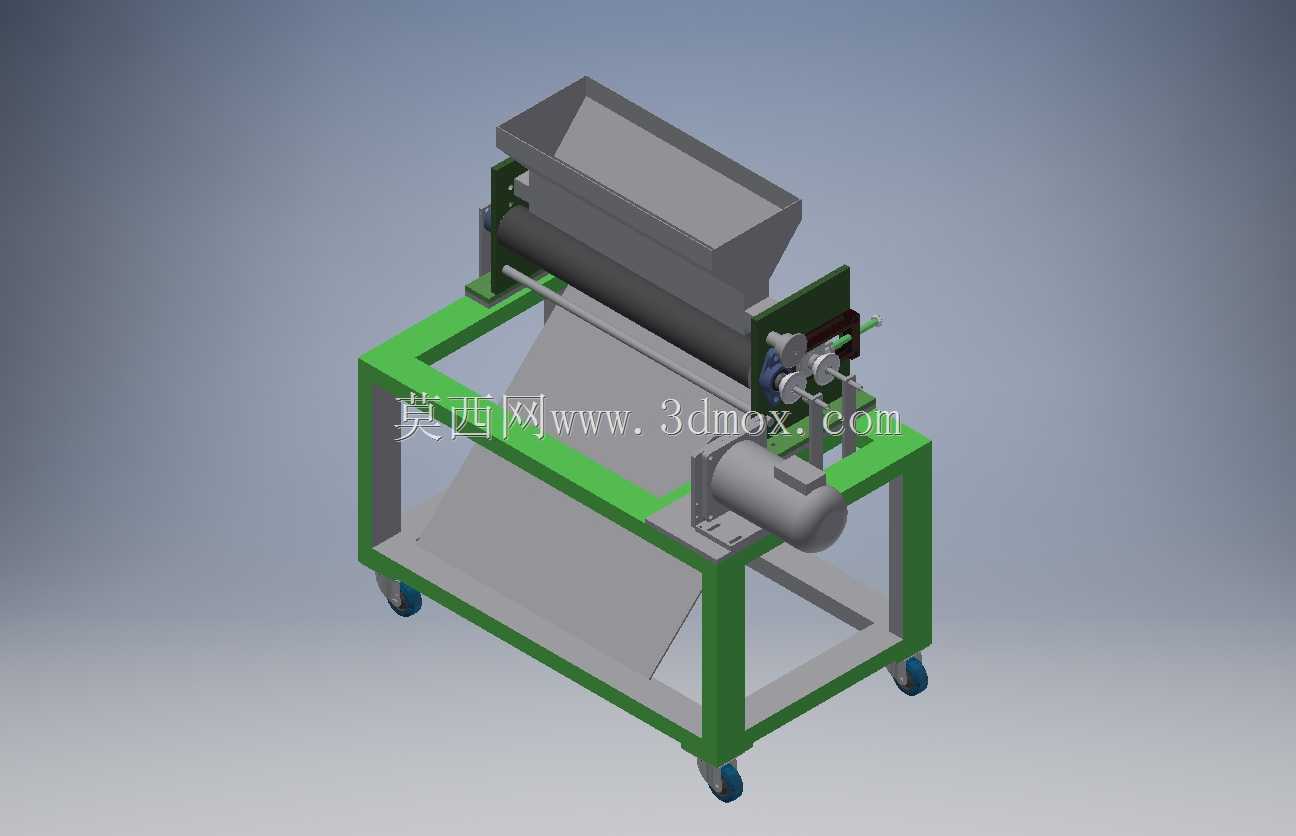

　　这款塑料滚压设备主要面向塑料加工生产线的边角余料压合、软质塑料片材预成型、再生塑料碎料预压减容场景设计，区别于大吨位固定式压合设备，其带脚轮的移动式机架结构可灵活适配车间内不同工位的临时加工需求，无需预埋地脚螺栓固定，推至作业点位锁定脚轮即可投入使用，对于小批量多工位的塑料加工车间而言，能大幅减少物料周转的搬运成本。设备整体采用方管焊接的框架式机架作为承载主体，机架底部设置四个带刹车的万向脚轮，兼顾移动灵活性与作业时的稳定性，机架上层为进料与滚压作业区，下层预留动力组件安装空间与压合后物料的滑落导料空间，整体布局紧凑，无多余外凸结构，可适配车间内狭窄通道的通行需求，安装边界可控制在长1200mm、宽700mm、

　　高1100mm的空间范围内，对车间层高与工位占地的适配性较强。滚压执行组件采用平行双辊对压结构，上辊为进料导向辊，带有一定的倾斜进料角度，可承接上方进料斗送入的塑料物料，避免物料卡滞在进料口位置，下辊为主动压合辊，通过链传动结构与下方的驱动电机连接，两辊之间的辊隙可通过侧边的调节螺杆进行微调，适配不同厚度的塑料片材压合、不同堆积密度的塑料碎料预压需求，辊体表面做光滑镀铬处理，避免压合过程中塑料粘黏在辊面影响连续作业。进料斗采用上宽下窄的斜壁结构，焊接固定在机架上层的进料端，斗体倾斜角度设置为45度，可依靠物料自重实现匀速进料，无需额外设置进料推料机构，简化整体结构的同时降低设备故障点，斗体边缘做折边加固处理，

　　避免长期受物料冲击出现变形。驱动组件选用卧式减速电机，通过电机安装座固定在机架下层的横梁上，电机输出端通过链轮链条将动力传递至主动压合辊的轴端，传动区域设置可拆卸的安全防护罩，避免作业过程中杂物卷入传动结构，同时方便后期维护时拆卸检查传动件的磨损情况。导料板采用倾斜式不锈钢板结构，固定在双辊组件的出料侧下方，压合完成的塑料物料经过辊隙后直接落在导料板上，依靠自重滑落至下方的集料容器内，导料板的倾斜角度可通过侧边的固定螺栓进行小范围调整，适配不同高度的集料容器摆放需求。设备的侧边设置有手动调节手轮，与辊隙调节螺杆直连，作业人员可在设备运行过程中根据出料的压合效果实时调整辊隙大小，无需停机操作，手轮位置设置在设备操作侧的腰部高度位置，

　　符合人体工程学操作高度，减少长期操作的疲劳感。机架焊接完成后整体做喷塑防锈处理，与塑料物料接触的辊面、进料斗内壁、导料板表面均做光滑处理，无尖锐毛刺与凸起结构，避免刮伤塑料物料表面，同时减少物料残留，方便日常清理作业。从结构设计逻辑来看，这款设备优先考虑了小型塑料加工场景的灵活性需求，没有采用复杂的自动化控制结构，整体以机械结构实现核心滚压功能，维护成本低，对操作人员的技能要求不高，可快速上手使用，同时框架式的机架结构预留了足够的改装空间，后期可根据实际加工需求加装加热组件、计数组件、自动进料组件等拓展功能，适配更多细分的塑料加工场景。在实际安装调试过程中，需要注意校准双辊的平行度，避免辊隙两端不一致导致压合后的塑料物料厚度不均，同时要调整脚轮的支撑高度，保证机架整体处于水平状态，避免设备运行过程中出现晃动，传动链条的张紧度要调整至合适范围，过松容易出现跳齿脱链，过紧则会加剧链轮与链条的磨损，降低传动组件的使用寿命。
