双轴平面自动贴标签执行机构设计

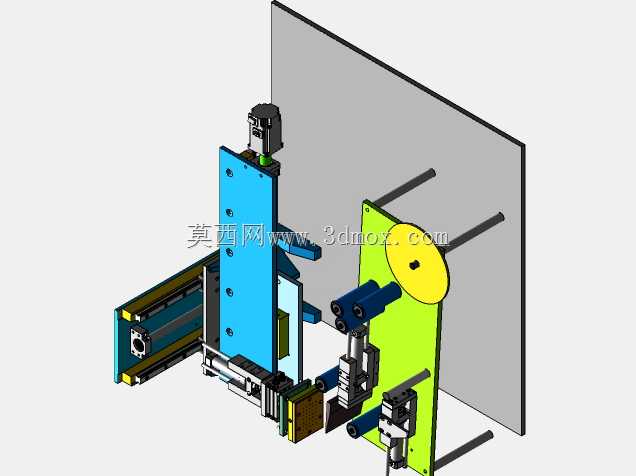

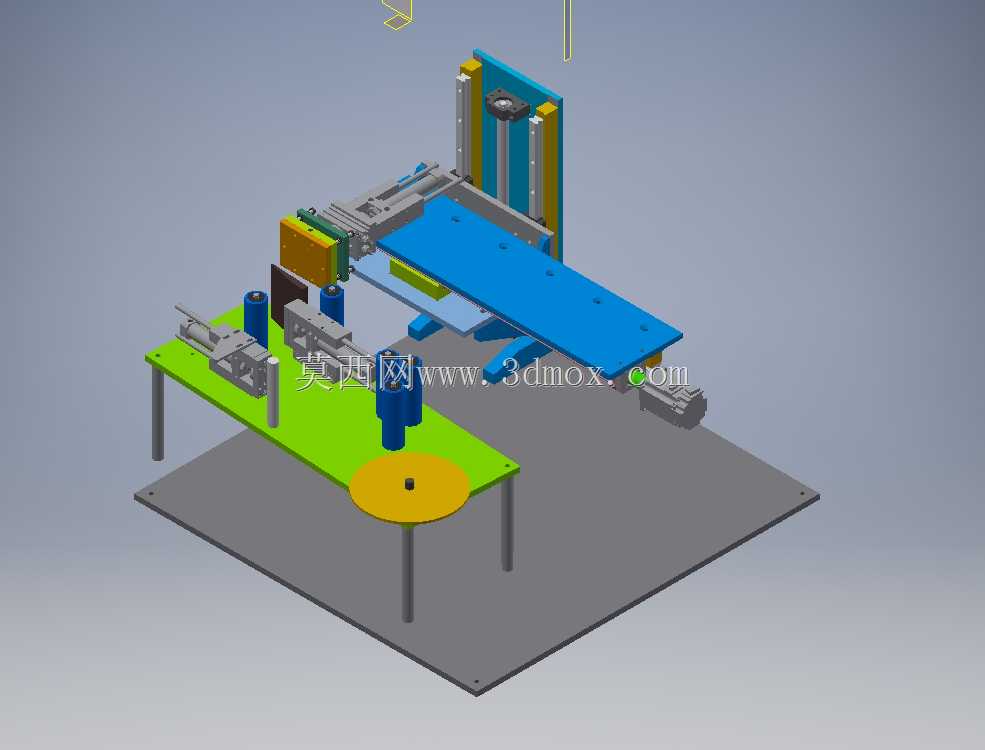

　　这套双轴贴标执行机构，主要面向3C电子零部件、小型五金件、日化包装瓶等产品的平面贴标工序场景，适配产线在线式贴标作业需求，可直接集成到现有输送线旁的工位机架上，也可搭配独立机架作为离线式贴标工位使用，解决传统人工贴标位置偏差大、贴附效率低、标签褶皱气泡多的问题。从结构布局来看，整套机构采用立式背板安装形式，所有功能组件均固定在竖直安装背板上，横向运动模组沿背板水平方向布置，负责贴标头的左右位置调整，竖直运动模组搭载在横向滑台上，负责贴标头的上下进给动作，两个运动轴均采用线性导轨作为导向支撑，配合同步带或者滚珠丝杠传动，可根据贴标节拍需求选择传动形式，常规工况下横向行程覆盖300mm范围，竖直行程覆盖200mm范围，

　　可满足同工位多位置贴标、不同高度产品的贴标适配需求。贴标执行端集成了标签吸持、压合、剥标辅助组件，吸标头采用真空吸附形式，可根据标签尺寸更换不同规格的吸嘴板，保证标签剥离后平整吸附无翘边，压合组件采用弹性浮动结构，贴标下压时可自适应产品表面的微小高度差，避免硬压造成产品表面损伤或者标签压痕，同时在吸标头旁侧设置了标签到位检测传感器，可实时确认标签是否被正确吸附，避免漏贴、飞标问题。设计过程中，优先考虑了机构的安装兼容性，安装背板预留了标准的铝型材安装槽位，可直接与4040、4080系列工业铝型材机架连接，不需要额外加工过渡连接板，横向模组的两端均设置了硬限位与光电限位开关，防止运动超程造成机构碰撞，所有气管、线缆均采用拖链收纳，

　　沿模组运动方向布置，避免运动过程中线缆拉扯、气管弯折造成的设备故障。从实际作业逻辑来看，机构接收到贴标信号后，横向模组移动到剥标机构位置，竖直模组下降，吸标头真空开启吸附剥离后的标签，随后两个轴联动移动到产品上方的贴标位置，竖直模组下压，配合压合组件将标签平整贴附在产品表面，真空释放后模组复位等待下一次贴标指令，整个动作循环可控制在1.5秒以内，贴标位置精度可控制在±0.2mm范围内，可适配不干胶标签、防伪标签、条码标签等多种常见标签类型。在安装边界方面，整套机构不含剥标机供料部分的横向宽度为450mm，竖直方向高度为600mm，背板距离安装面的突出厚度为280mm，现场布局时只需要在产线旁预留对应尺寸的安装空间，

　　同时预留标签供料器的安装位置即可，不需要对现有产线做大规模改造。机构的各个功能模块均采用快拆式设计，吸标头、压合组件都可以通过手拧螺丝快速更换，针对不同规格的产品换型时，只需要更换对应尺寸的吸嘴板，调整两个轴的运动行程参数，即可快速完成换产，适配多品种小批量的生产需求。另外在结构细节上，所有运动部件的润滑点都预留了外置注油嘴，日常维护时不需要拆解机构即可完成导轨、丝杠的润滑保养，模组的防尘钢带可阻挡生产现场的粉尘、碎屑进入导轨内部，延长组件的使用寿命，适合在包装车间、电子组装车间等常规工业生产环境下长期稳定运行。
