双列平行皮带式物料输送设备结构

　　在轻工包装、电子元器件组装、食品分装、小型零部件分拣等生产场景中，单条输送线往往难以匹配双工位并行作业、多品类物料分流输送的需求，双列平行布置的皮带输送结构正是针对这类工况开发的线体方案。这类线体可以同时承接两个上游工位的出料，也可将同批次物料分两路同步输送至下游不同加工工位，相比两条独立布置的单皮带输送机，共用机架的设计能减少30%左右的现场安装占地，同时降低机架材料的冗余消耗。

　　从结构设计逻辑来看，该双输送机采用一体化焊接机架作为承载基础，机架主体采用标准矩形钢管焊接成型，支腿底部配置可调脚杯，可适应地面存在30mm以内高度差的安装场景，安装时无需额外做地面预埋处理，仅需将脚杯调整至同一水平高度即可保证皮带运行不跑偏。两条平行布置的皮带线采用同一套动力传动方案，通过传动轴将动力同步分配至两条线体的主动辊，保证两条皮带的运行线速度完全一致，避免双路输送时出现物料输送节拍差，适配需要同步取放料的机械手作业工位。

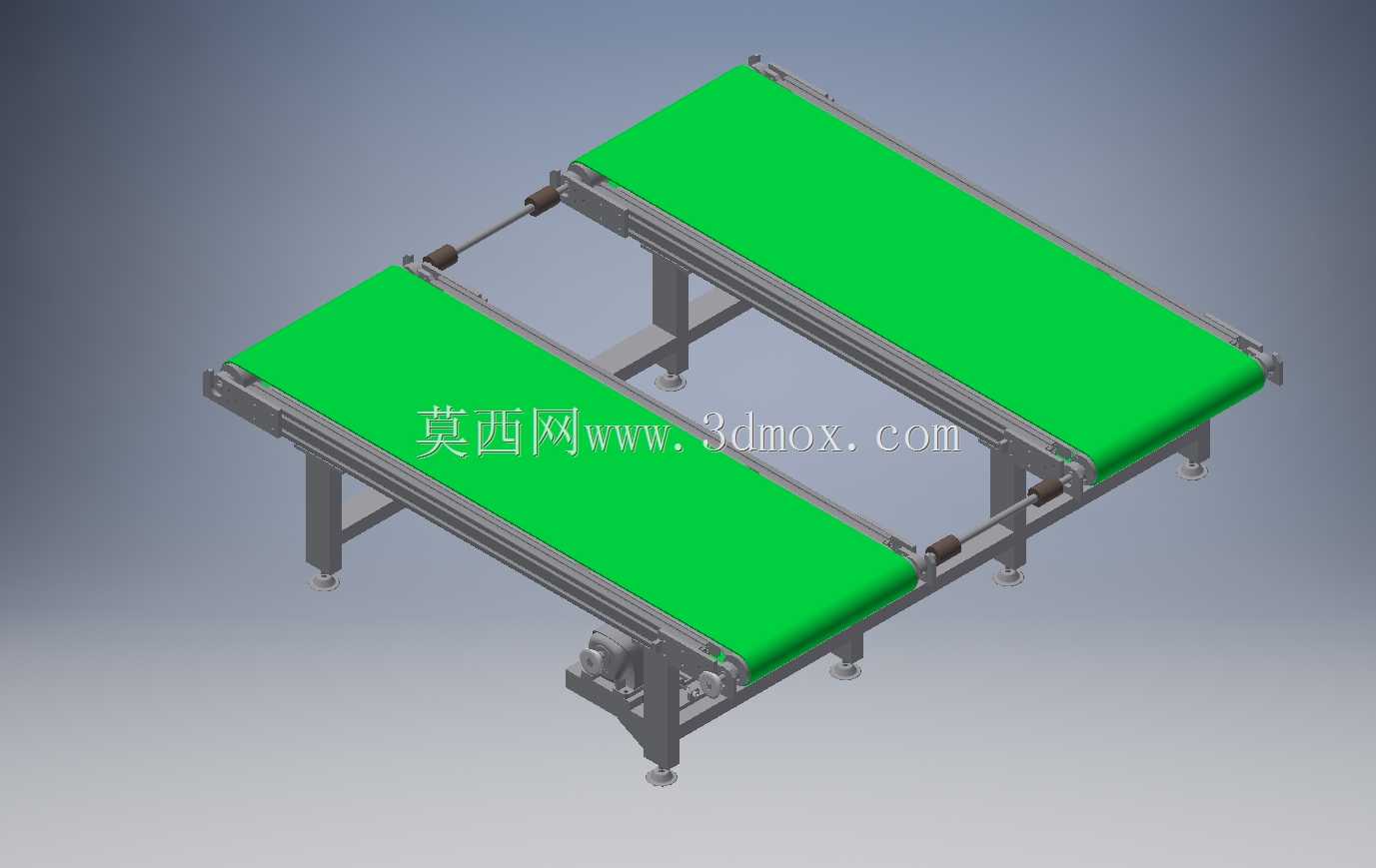

　　皮带选用绿色PVC轻型输送皮带，表面摩擦系数适中，既可以保证纸箱、塑料周转盒、袋装小件等物料在输送过程中不出现打滑移位，也不会因摩擦力过大导致物料卡滞时磨损皮带表面。线体的两侧配置可调节的皮带张紧机构，通过调整从动辊的前后位置即可改变皮带张紧度，日常维护时无需拆解整体机架，仅需松开张紧螺栓即可完成皮带更换作业，单根皮带的更换耗时可控制在20分钟以内，大幅降低产线停机维护的时间成本。

　　从安装边界尺寸来看，两条皮带的中心距可根据实际输送物料的宽度做适配调整，常规款的中心距设置为400mm，单条皮带的有效输送宽度为300mm，可承载单重5kg以内的各类小件物料，线体总长度可根据产线布局做模块化拼接，单段标准节长度为2000mm，多段拼接时通过机架端部的连接法兰定位锁紧，可保证拼接后的线体直线度误差不超过1mm/m。线体的整体高度常规设置为750mm，适配多数人工操作工位与标准自动化设备的进料高度，若有特殊高度需求，也可通过调整支腿长度适配600-1000mm范围内的安装高度要求。

　　在实际应用中，这类双列输送机可直接对接贴标机、封箱机、重量检测机等设备的进料端，也可作为人工装配线的物料输送载体，两条线体可分别输送不同型号的零部件，方便装配人员就近取料，减少转身取料的动作浪费，提升装配作业效率。线体的驱动电机安装在机架下部的电机安装座上，通过链传动将动力传递至主动辊，传动部位配置安全防护罩，避免生产过程中杂物卷入传动结构引发安全隐患。

　　设计过程中针对皮带跑偏问题做了专项优化，主动辊与从动辊均采用腰鼓形加工工艺，辊筒中间直径比两端直径大2mm，可在皮带运行时自动产生对中作用力，减少皮带跑偏的概率；同时在皮带两侧的机架上配置导向挡边，挡边与皮带边缘预留5mm间隙，既不会摩擦皮带边缘造成磨损，也可在皮带出现轻微跑偏时起到限位作用，避免皮带脱出辊筒。

　　线体的机架表面采用喷塑处理，涂层厚度控制在60-80μm，具备较好的耐磨与防腐蚀性能，可适应多数生产车间的环境要求，若应用在食品加工场景，也可将机架材质更换为304不锈钢，满足食品生产的卫生要求。两条皮带之间的间隙设置为20mm，可避免输送过程中物料从间隙掉落，同时也方便清理线体表面的杂物，日常清洁时仅需用抹布擦拭皮带表面即可，无清洁死角。
