纸箱自动夹持输送装箱作业设备

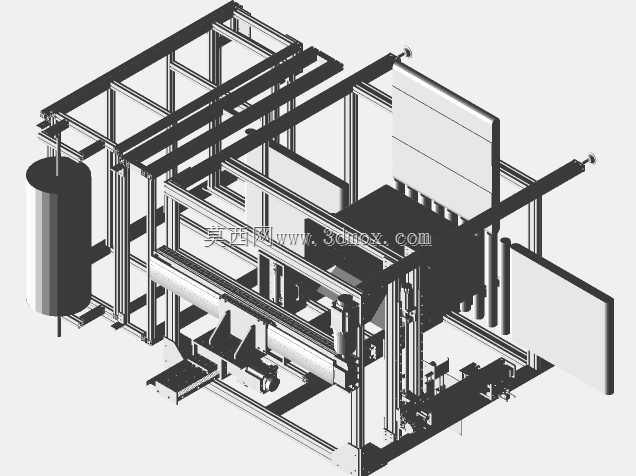

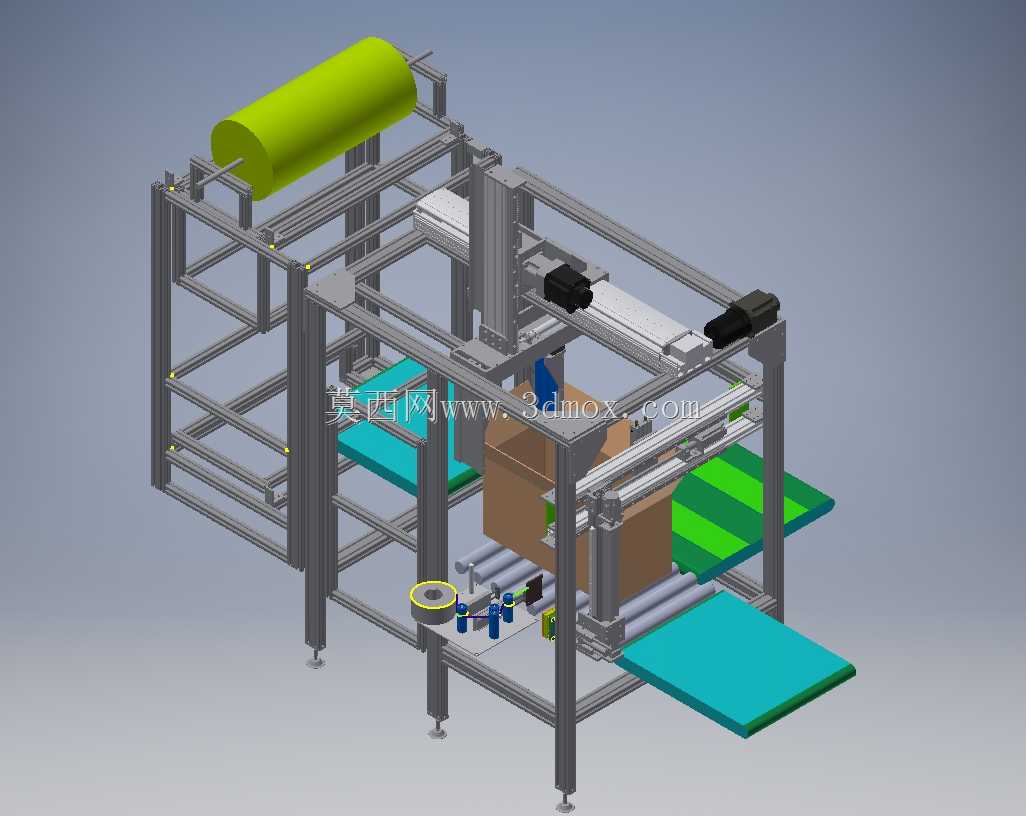

该设备主要应用于包装生产流水线末端的纸箱装箱、转运工位，适配电商仓储、快消品生产、家电零部件包装等场景下的纸箱自动夹持转移作业，可衔接前端开箱、物料装填工位与后端封箱、码垛工位，替代人工完成纸箱的抓取、移位、对位放置操作，大幅降低流水线人工重复搬运的劳动强度，同时避免人工搬运过程中出现的箱体磕碰、对位偏差问题，提升整线包装作业的连贯性与稳定性。设备整体采用铝型材搭建框架主体，框架底部配置可调脚杯，可根据现场地面平整度调整设备水平度，适配不同高度的上下游输送线对接需求，整体安装边界可根据产线实际排布调整横向跨度，常规适配宽度300-600mm的标准瓦楞纸箱作业，纵向输送行程可覆盖1.2-1.8m的工位间距，无需对现有产线做大规模改造即可完成部署。设备核心功能单元包含横向移送模组、纵向升降夹持机构、多段式输送平台三个部分：顶部横向移送模组采用线性导轨搭配伺服驱动，可实现夹持机构的精准横向位移，重复定位精度控制在±0.5mm以内，保证纸箱放置位置的准确性；纵向升降夹持机构采用双侧夹爪设计，夹爪接触面配置防滑柔性垫层，夹持力度可根据纸箱内装物重量自适应调整，既避免夹持过紧造成箱体变形，也防止夹持过松出现箱体滑落问题，可适配不同重量、不同壁厚的瓦楞纸箱夹持作业；多段式输送平台采用不同色标区分进料、待夹持、出料三个工位，进料工位承接上游输送过来的空箱或待转运实箱，待夹持工位设置定位挡块完成箱体的精准对位，出料工位将完成装填或移位的纸箱输送至下一作业环节。设计过程中充分考虑了设备的维护便捷性与作业安全性，所有驱动单元均布置在框架外侧的易检修位置，气动管路与线缆沿型材槽道规整排布，避免作业过程中管线剐蹭磨损；设备作业区域预留安全光栅安装位，可搭配产线安全防护系统实现异常闯入急停，保障现场作业人员安全。整体结构采用模块化设计，夹持单元、移送单元、输送单元均可独立拆装，后续可根据产线产能升级需求更换对应模块，拓展适配不同规格箱体的作业能力，无需整体更换设备，降低产线升级的成本投入。
