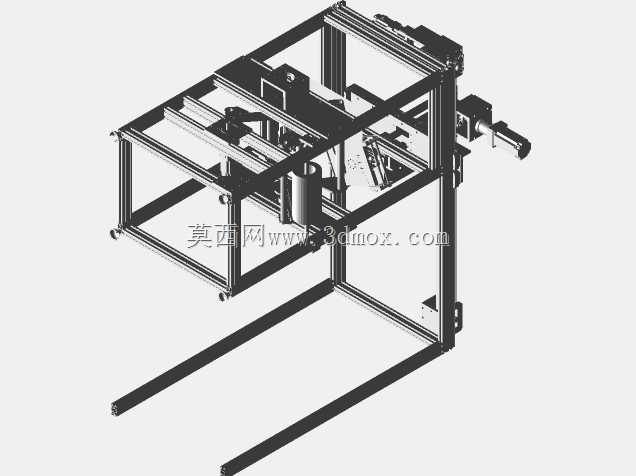

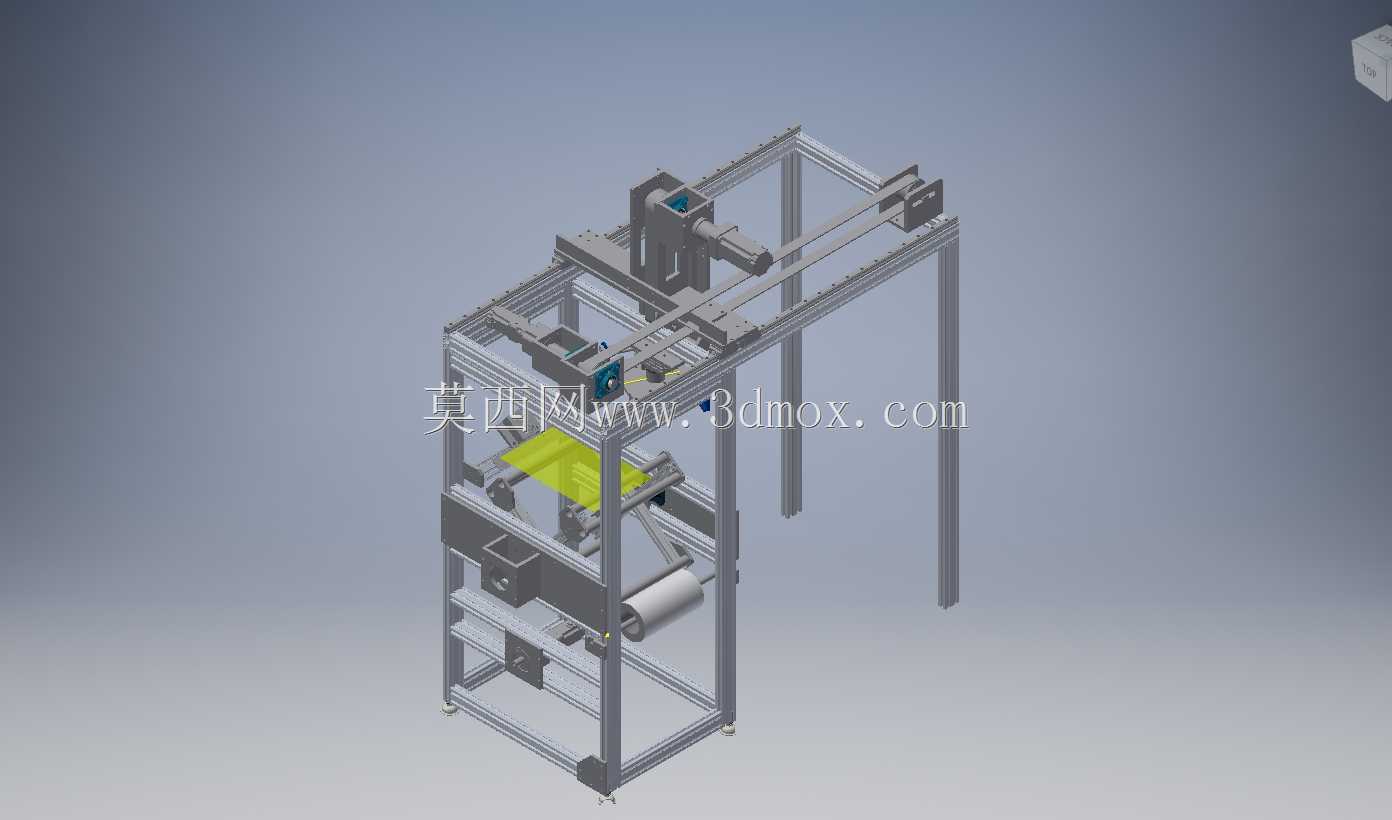

塑料件自动夹持输送机架结构设计

这套夹持结构主要面向塑料件加工产线的工序间转运场景，适配薄壁类、易形变塑料工件的抓取移位需求，常见于注塑成型后段的水口切除、外观检测、码垛堆叠等工位，替代传统人工取件的操作模式，降低塑料件表面剐蹭、夹持变形的不良率。整体机架采用标准工业铝型材搭建，型材选型兼顾结构刚性与后期改造成本，立柱与横梁的连接采用内置角件配合端面攻丝锁紧，避免外置连接件干涉周边设备的安装空间，机架底部预留脚轮与可调脚杯的安装位，可根据产线布局需求快速移位或者调平固定，安装边界可适配多数标准注塑机出料口的高度差，横向行程覆盖常见中小型塑料件的取放范围。夹持执行端采用仿形定位设计，针对塑料件的非外观面设置夹持接触点，接触块选用软性耐磨材质，避免夹持过程中在塑料件亮面留下压痕；横向移动模组采用线性导轨搭配同步带传动，兼顾移动速度与定位精度，可根据塑料件的重量调整驱动参数，保证移位过程中工件无松脱、无晃动。设计过程中优先考虑了机构的维护便捷性，所有传动部件均设置在机架外侧的可拆卸护板内，日常点检、易损件更换无需拆解主体机架；夹持行程预留足够的调节余量，可通过更换仿形接触块适配同系列不同尺寸的塑料工件，减少产线换型的改造工作量。纵向升降结构设置了硬限位与缓冲组件，避免下行过程中冲击损伤塑料工件，整体机构的走线全部沿铝型材内置槽布置，外观整洁无外露线缆，降低生产现场线缆剐蹭、积尘的风险。机架的各连接节点均做了应力校核，在满负载夹持运行状态下，横梁形变量控制在允许范围内，保证长期运行的定位精度保持性，可直接对接产线主控系统，配合上下游设备完成全自动的工件流转作业，无需人工干预即可完成从取件到放件的全流程动作。
