车载便携式汽车起重机三维设计模型

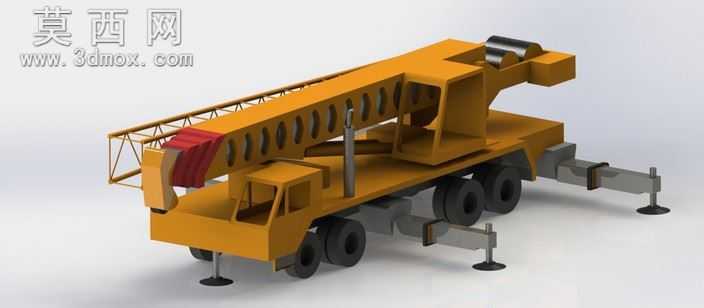

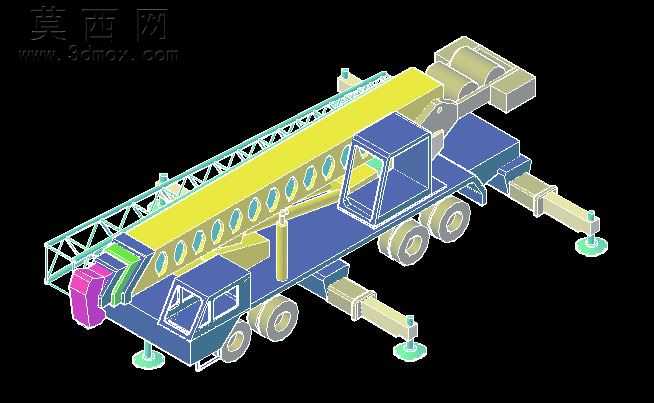

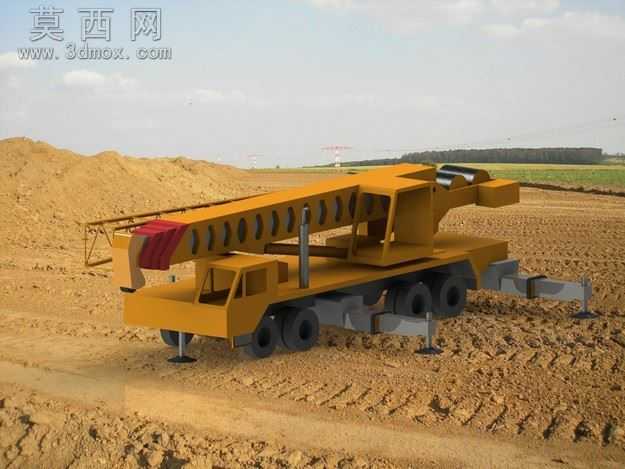

本模型为车载便携式汽车起重机三维设计成果，整体采用车载底盘承载结构，将起重作业模块与多轴重载卡车底盘深度整合，兼顾机动转场能力与现场起重作业的实用性。建模过程中严格还原真实汽车起重机的结构逻辑，首先完成多轴卡车底盘的搭建，还原了多组重载轮胎、驾驶室框架、底盘承载梁的基础结构，保证底盘的承载布局符合工程实际。起重作业部分以多节伸缩式吊臂为核心，吊臂采用桁架与箱型结合的结构设计，臂身预留轻量化开孔，在保证结构强度的同时降低整体自重，吊臂与转台之间设置变幅支撑油缸，可实现吊臂的仰角调节，满足不同作业半径的起重需求。转台部分集成了操作驾驶室、卷扬机构、配重模块，配重块设置在车尾区域，平衡吊臂作业时的倾覆力矩，保障作业稳定性。模型还完整还原了四个可伸缩的液压支腿结构，支腿分布在底盘四角，作业时可向外伸出并通过底部支撑盘接触地面，扩大支撑范围，分散作业时的地面载荷，避免车辆轮胎直接承载过大重量导致变形或侧翻。材质渲染上，底盘与驾驶室采用工程蓝配色还原专用车辆涂装，吊臂采用醒目的工程黄搭配安全警示色，支腿、卷扬等金属结构件做金属质感处理，配重块做深灰厚重质感表现，不同部件的材质区分清晰，可直观分辨各功能模块的边界。设计过程中充分考虑便携式起重机的使用场景，整体结构紧凑，在保证起重能力的前提下控制整体尺寸，既可以通过车载底盘实现公路快速转场，到达作业现场后可快速展开支腿完成作业准备，无需额外的辅助安装流程，适配小型工地、设备转运、应急吊装等多种零散起重作业场景。各活动部件的连接关系均按照真实机械结构设置，吊臂伸缩、转台回转、支腿收放、变幅油缸动作的运动逻辑清晰，可用于起重机械的结构教学、作业工况模拟、改装方案验证等用途，完整还原了车载便携式起重机的机械结构特点与工程设计逻辑。
