三辊式金属型材冷弯成型加工设备

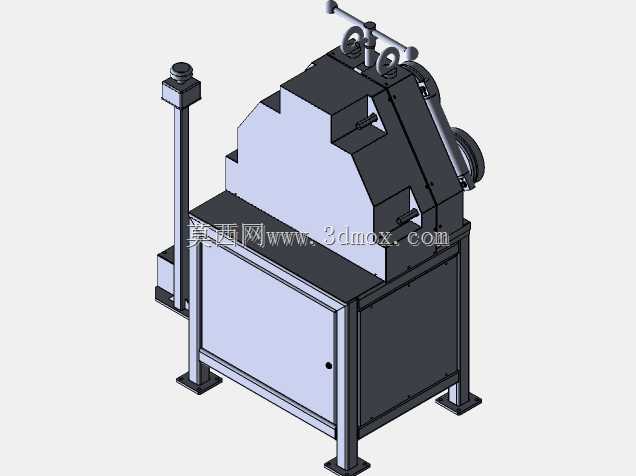

　　这款型材弯曲设备主要面向金属型材加工场景，在钢结构厂房搭建、幕墙型材加工、五金弯件制作、轨道交通型材预制等场景中承担核心的型材弯制成型工序，可对等边角钢、扁钢、方管、圆管、槽钢等常见截面的金属型材完成不同曲率半径的冷弯作业，无需对型材进行预加热，避免热弯带来的型材材质退火、表面氧化变形等问题，成型后的型材截面变形量控制在行业允许公差范围内，可直接用于后续的拼接、焊接、装配工序。设备整体采用落地式框架结构，底部为方管焊接成型的一体式机架，机架底部设置四个可调式支撑脚杯，可在不平整的车间地面上通过调节脚杯高度完成设备水平校准，安装时无需预埋地脚螺栓，仅需将设备放置在硬化的车间地面上，调整水平后即可接电投入使用，整体占地面积控制在1.

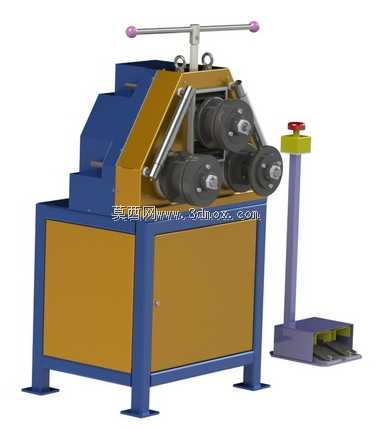

　　2米长、0.8米宽的范围内，设备主体高度约1.4米，操作手柄的设置高度符合人体工程学要求，操作人员站立状态下即可完成进给调节、型材送进、曲率微调等全部操作，无需额外配置操作平台。设备上部的核心成型单元采用三辊对称式布局，两个下辊为主动送进辊，通过减速机构传递扭矩，带动型材沿进给方向持续送进，上辊为压下成型辊，通过顶部的手轮调节机构控制压下量，以此改变型材的弯曲曲率，手轮旁设置有刻度标识，可根据型材的材质、截面尺寸、目标弯曲半径快速匹配对应的压下量参数，减少反复试弯的材料损耗。设备侧面设置的调节手轮用于控制两侧导向辊的进给位置，针对不同截面宽度的型材可灵活调整导向间隙，避免型材送进过程中出现跑偏、扭曲等问题，

　　保证弯曲成型后型材的弧度一致性。机架侧面设置有独立的电气控制立柱，立柱上集成了设备启停、急停、正反转控制按钮，急停按钮采用凸起式大尺寸设计，遇到加工异常时操作人员可快速触达，切断设备动力输出，规避加工安全风险。设备的传动单元全部封闭在成型腔的壳体内部，既可以避免加工过程中的金属碎屑落入传动机构造成齿轮、轴承磨损，也可以防止操作人员误触运转的传动部件，提升设备运行的安全系数。在设计这款设备的三维结构时，首先需要确定核心辊轴的中心距参数，中心距过小会导致型材弯曲时的送进阻力过大，增加驱动电机的负载，中心距过大则会导致型材弯曲段的直边长度过长，无法满足小半径弯件的加工需求，因此需要结合常见加工型材的截面高度、最小弯曲半径等参数，

　　反复校核辊轴的受力情况，确定最优的辊轴中心距数值。辊轴本身采用调质处理的45号钢加工而成，表面做淬火硬化处理，提升辊面的耐磨性能，避免长期与型材摩擦出现辊面凹陷、划伤，影响成型后型材的表面质量。机架的焊接结构需要做时效处理，消除焊接内应力，避免设备长期承受辊压载荷出现机架变形，导致辊轴平行度超差，最终造成型材弯曲时出现扭曲、弧度不均等质量问题。设备的所有转动配合部位均设置有密封式轴承，搭配润滑脂注油嘴，日常维护时仅需定期注入润滑脂即可保证转动顺畅，无需复杂的拆解保养。针对不同截面的型材加工，仅需更换对应型面的辊套即可完成适配，无需调整设备的主体结构，换型过程简单快捷，可适配多品种小批量的型材弯制加工需求。设备的驱动电机安装在机架内部的电机安装座上，通过皮带轮与减速机构连接，皮带传动可在加工过载时起到过载保护作用，避免硬传动导致的辊轴变形、电机烧毁等问题。在三维建模过程中，需要重点校核各运动部件的干涉情况，尤其是上辊压下到最小行程位置、导向辊进给至最内侧位置时，要保证各部件之间留有足够的安全间隙，避免实际装配后出现运动卡滞。同时要考虑设备的装配工艺性，所有的连接部位均设计为标准螺栓连接，减少非标焊接结构的装配难度，易损件均采用行业通用标准件，降低设备后续的维护配件成本。
