车床用Paul Horn超小型插件式刀座结构

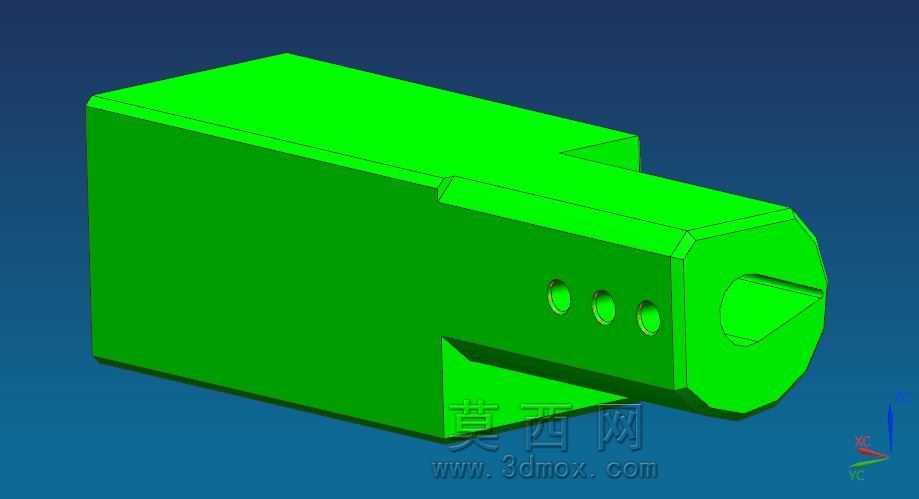

　　在普通卧式车床及数控车削加工单元的日常批量生产场景中，刀架作为直接承载切削刀具、传递切削扭矩的核心功能部件，其装夹精度、结构刚性与换刀便捷性，直接决定了小尺寸内孔、窄槽类精密加工工序的成品合格率与加工节拍。这款适配Paul Horn Supermini系列Typ110规格插件刀具的专用刀架，正是针对小直径内孔加工、微型切槽、端面浅槽等常规方柄车刀无法伸入的加工场景设计，解决了微型刀具装夹刚性不足、刀具悬伸过长引发振纹、换刀对刀耗时过长的现场加工痛点。从结构设计逻辑来看，该刀架采用整体式方柄基体作为安装基准，方柄部分的尺寸公差严格匹配车床刀塔的标准方刀槽安装边界，安装时无需额外加装过渡套，

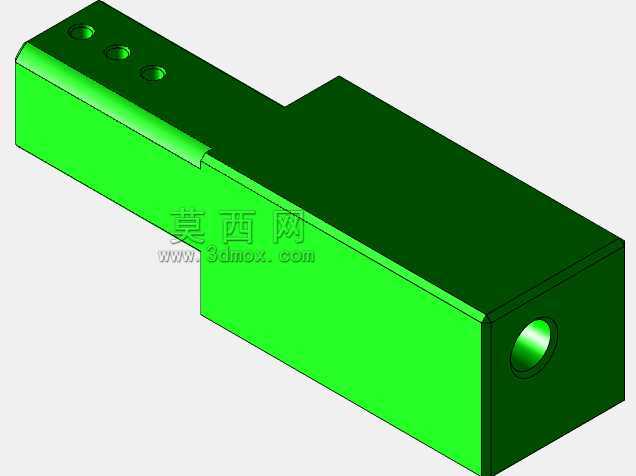

　　直接推入刀塔装夹槽后通过侧面锁紧螺钉即可完成固定，安装基准面的平面度与相邻面垂直度控制在0.01mm以内，可有效避免装夹偏斜带来的刀具角度误差。刀架前端的圆形插接孔为刀具装夹定位核心，孔内径与Typ110插件刀具的柄部尺寸采用H6/g5小间隙配合，保证插件插入后径向跳动量控制在0.005mm以内，插接孔侧面均匀分布三个锁紧螺钉孔，锁紧时螺钉端面直接抵紧插件柄部的定位平面，三点式锁紧结构可均匀施加夹紧力，既避免单点锁紧导致的插件偏斜，又能在大进给切削时提供足够的夹持力，防止刀具在切削力作用下发生窜动。刀架基体侧面设计的三角形加强筋结构，是在有限安装空间内提升结构刚性的关键设计，由于微型内孔加工时刀具悬伸量普遍较大，

　　切削过程中切削力产生的弯矩会集中在刀架前端与方柄的衔接位置，常规无加强筋的直柄刀架在长时间满负荷切削后容易出现衔接位置变形，导致刀具让刀、尺寸超差，该加强筋从方柄上表面一直延伸到前端圆柱部分的根部，大幅提升了衔接位置的抗弯截面模量，经现场切削测试，在同等切削参数下，加装该加强筋的刀架切削振颤幅度比无筋结构降低60%以上，可有效提升内孔加工的表面光洁度。从安装边界尺寸来看，该刀架的方柄部分宽度与高度适配常规20mm方刀槽的车床刀塔，整体长度控制在不干涉相邻刀位刀具安装的范围内，前端圆柱部分的外径经过优化，在保证插接孔壁厚足够的前提下尽可能缩小外径，可伸入最小直径12mm的内孔中完成切槽、镗削加工，避免刀架本体与工件内孔壁发生碰撞。

　　在实际生产应用中，这类插件式刀架的换刀效率远高于传统整体式车刀，更换加工工序时无需将整个刀架从刀塔上拆下，只需松开前端的三个锁紧螺钉，拔出磨损的刀具插件，插入新的插件并重新锁紧即可完成换刀，由于刀架本身的安装位置没有变动，换刀后刀具的X向、Z向坐标偏移量极小，可大幅减少换刀后的对刀时间，尤其适合多品种小批量的精密零件加工场景，比如液压阀块内孔槽、小型轴类零件退刀槽、医疗精密零件微型槽的加工工序。设计过程中还充分考虑了切削液的导流问题，刀架内部预留了切削液通道，锁紧螺钉的间隙可作为切削液流出的辅助通道，切削时高压切削液可直接通过刀架内部输送到刀具切削刃位置，及时带走切削产生的热量并冲排切屑，避免切屑在狭小的内孔空间内堆积刮伤已加工表面。刀架的整体结构没有多余的冗余设计，所有棱角位置都做了小倒角处理，既避免安装时锋利棱角划伤操作人员，也能减少应力集中，提升刀架的整体疲劳强度，在长时间的反复装夹、交变切削载荷作用下，不会出现应力开裂的问题。
