五通式流体管路连接接头结构设计

　　在流体输送管网搭建、液压动力回路布设、气动控制系统装配等工程场景中，多通接头是实现管路分流、汇流、转向的核心基础零部件，本次设计的五通式连接接头，主要面向需要在单一节点实现五个方向管路连通的工况，可同时满足多支路介质的同步输送需求，避免多接头串联带来的密封冗余、流阻增大、安装空间占用过多等问题。从实际使用场景来看，这类五通接头常应用在小型液压站的阀组外接管路、实验室气路的分气节点、净水设备的多通路水路分配、自动化设备的气动回路分支等位置，相比传统的三通、四通接头，单节点五通的结构可以减少管路连接点数量，每减少一个连接点位，就意味着降低一处介质泄漏的风险，同时也能缩减管路装配的整体空间，让紧凑布局的设备内部走管更规整。

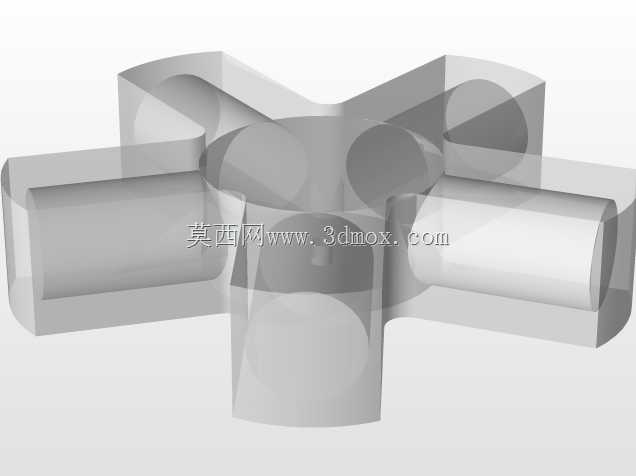

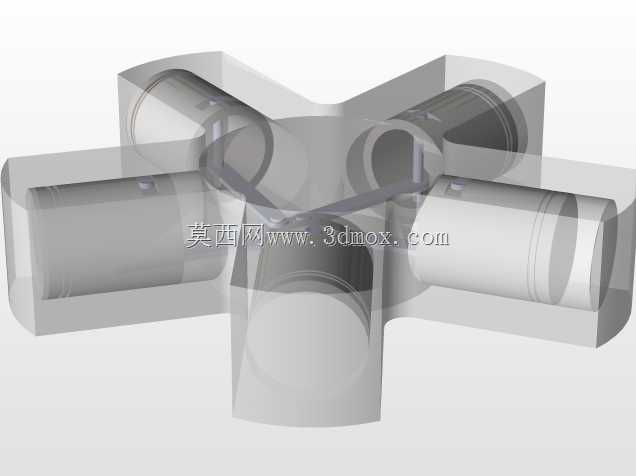

　　设计过程中首先考虑的是流道的平顺性，接头内部的五个连通腔道采用圆弧过渡衔接，没有直角突变的流道结构，介质在腔体内流动时不会产生明显的涡流区，能有效降低介质输送过程中的压力损失，对于粘度较高的液压油、或是对压力波动敏感的气动控制回路来说，平顺的流道设计可以减少介质输送过程中的能量损耗，也能避免长期使用时杂质在流道拐角处沉积造成的管路堵塞。接头的五个外接端口采用统一的圆柱插接配合面，端口处设计有环形密封槽，可适配O型密封圈实现端面静密封，也可配合卡套结构实现硬管的无焊接连接，每个端口的同轴度公差控制在0.02mm以内，保证管路插接后不会出现偏斜，避免密封件受偏载挤压出现早期磨损失效。从安装边界来看，

　　接头整体采用对称式十字加垂直支路的结构布局，五个端口分别朝向空间内五个正交方向，相邻端口之间的外轮廓保留足够的扳手操作空间，安装时可以使用标准开口扳手对每个外接管路的锁紧螺母进行操作，不会出现相邻端口干涉扳手行程的问题；接头的主体外轮廓没有尖锐的棱角，所有棱边都做了R1.5的圆角倒钝处理，避免安装过程中划伤操作人员，也不会在长期使用时因为应力集中出现主体开裂的问题。材质适配方面，该结构可根据输送介质的不同选择对应加工材质，输送常规水介质、低压气动回路时可采用工程塑料注塑成型，成本低重量轻；输送液压油、腐蚀性介质时可采用不锈钢或黄铜切削加工，满足强度与耐蚀性要求；不同材质加工时，主体壁厚根据对应材料的许用应力做匹配调整，保证在1.

　　6倍额定工作压力下不会出现变形或渗漏。结构设计时还考虑了安装后的受力情况，接头主体的五个连接端根部都做了加强筋过渡，当外接管路受到外部拉扯、振动载荷时，应力会通过加强筋均匀分散到主体结构上，不会在端口根部出现应力集中断裂的问题，对于存在持续振动的设备管路场景，这种加强结构可以大幅提升接头的使用寿命，减少日常运维的更换频次。流道的通径设计采用等通径结构，五个端口的内部流通直径完全一致，不会出现某一支路通径缩小导致的流量分配不均问题，当需要在节点处实现等流量多支路分配时，不需要额外计算流道节流损失，直接安装即可满足各支路的流量均衡要求。在装配兼容性上，接头的端口尺寸可适配行业通用的标准管路外径，不需要定制非标准规格的连接管路，用户在现场装配时可以直接采购标准管材与密封件进行组装，降低物料采购与备库的成本。
