轻型单旋翼滑橇式无人直升机结构设计

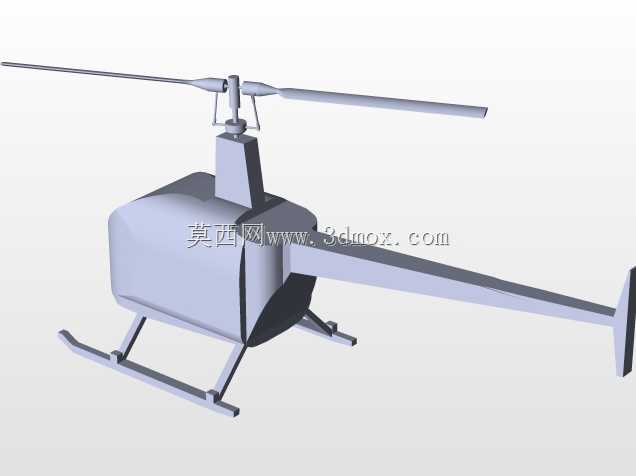

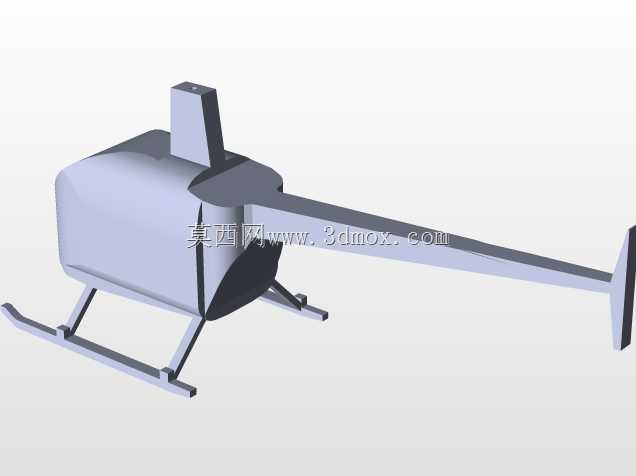

　　这款轻型单旋翼带尾桨构型的无人直升机，整体采用滑橇式起落架布局，在低空巡检、农林植保、小范围航测场景中有着极高的适配性，相较于多旋翼无人机，它的抗风等级更高、有效载荷冗余更大，单架次作业覆盖范围也更广。从结构设计逻辑来看，整机采用模块化分段思路，主旋翼塔座与机身主体采用刚性连接结构，旋翼主轴的安装同轴度公差控制在0.02mm以内，避免高速旋转时产生的偏振问题，主旋翼采用对称翼型的双桨叶设计，桨叶长度与机身长度比例控制在1.2:1，既保证悬停状态下的升力效率，也不会因为桨叶过长导致收纳、转运时的空间占用超标。机身主体采用近似方舱的圆角过渡造型，这种设计一方面可以最大化内部舱体的可用容积，方便搭载飞控模块、电池组、任务载荷等组件，

　　舱体内壁预留了标准的安装螺孔位，可根据不同作业场景快速更换对应载荷，不需要对机身主体结构做二次打孔修改；另一方面圆角过渡的外形可以降低前飞过程中的气动阻力，减少不必要的功耗损耗。尾梁采用细长等截面结构，从机身尾部直接延伸至尾桨安装位，尾梁的抗弯截面模量经过反复校核，能够承受尾桨转动时产生的侧向力矩，避免飞行过程中尾梁出现共振抖动的问题，尾桨采用垂直安装的小尺寸桨叶，主要作用是抵消主旋翼旋转产生的反扭矩，同时通过调整尾桨的转速差来实现航向的精准控制，不需要额外设计复杂的尾桨变距机构，降低了整体结构的复杂度与后期维护成本。起落架采用两具平行布置的滑橇结构，通过两组倾斜的支撑臂与机身底部连接，支撑臂与滑橇、

　　支撑臂与机身的连接位置都做了局部加厚处理，能够承受降落时3倍整机重量的冲击载荷，滑橇的底面采用平直设计，在平整的硬质地面起降时可以保持机身水平，在草地、松软土地起降时也不会因为局部压强过大出现下陷问题，滑橇的前后端都做了上翘处理，避免在短距离滑跑起降时剐蹭地面障碍物。从安装边界尺寸来看，整机主旋翼旋转时的最大直径为1.8m，机身总长不含旋翼为1.5m，机身高（从滑橇底部到旋翼塔座顶端）为0.6m，整体外廓尺寸适配常规的民用小型车辆后备箱收纳，不需要专门的大型转运设备。在结构细节处理上，旋翼桨叶与桨夹的连接采用铰接式结构，允许桨叶在旋转过程中有小幅度的挥舞余量，用来抵消飞行过程中遇到紊流时产生的冲击载荷，

　　桨夹与主轴的连接位置设置了阻尼胶圈，能够过滤掉大部分高频振动，避免振动传递到机身内部影响飞控传感器的测量精度。机身的重心位置设计在主旋翼轴的正下方偏前50mm处，这个位置可以保证直升机在悬停时处于轻微的低头姿态，前飞时不需要过大的舵面修正量就能维持飞行姿态，同时在搭载不同重量的任务载荷时，只需要调整电池组在舱内的前后安装位置，就能快速将重心调整到合理区间，不需要额外增加配重块，有效降低了整机的无效重量。尾桨的安装位置高于尾梁轴线120mm，这个高度可以避免主旋翼下洗气流直接冲击尾桨，降低尾桨的气动干扰，提升航向控制的响应灵敏度。整体结构没有设计复杂的收放式起落架、可变距旋翼等复杂机构，所有零部件都采用易加工、易替换的常规结构形式，日常维护时只需要检查连接螺栓的预紧力、桨叶表面的损伤情况即可，不需要专业的复杂维保设备，非常适合民用场景下的高频次作业使用。
