铰接式角度调节支撑锁紧机构

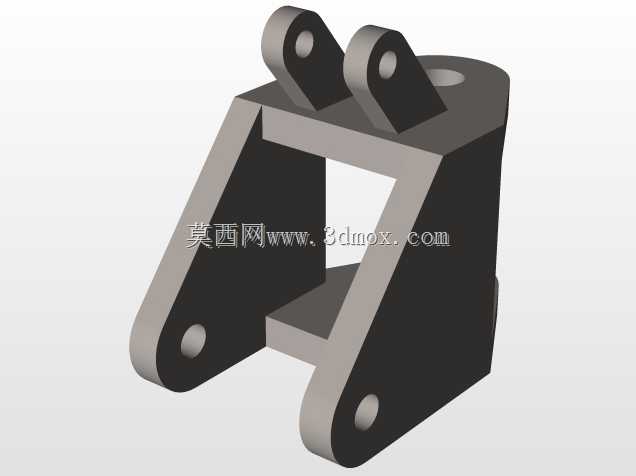

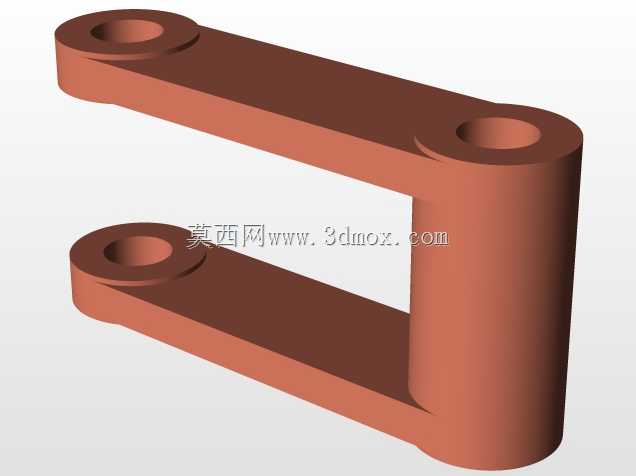

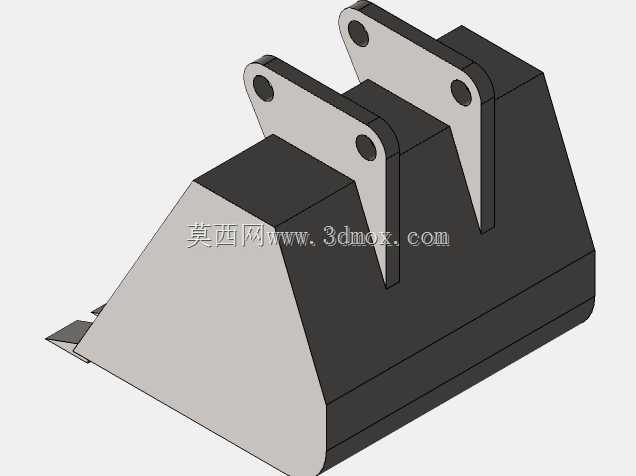

　　这类带铰接支座与伸缩撑杆的翻转支撑结构，常出现在需要频繁开合、角度锁定的工业设备舱门、小型工装翻板、设备检修盖板以及专用车辆侧开式附件舱的配套结构中，日常工况下需要兼顾开合操作的顺畅度与到位后的锁紧可靠性，避免使用过程中受振动、外力冲击出现自行松脱、角度偏移的问题。从结构组成来看，整个构件分为固定底座、翻转承载板、斜向撑杆三个核心部分，固定底座上预留了两组同轴铰接孔位，安装时可通过螺栓直接固定在设备主体的安装基准面上，底座的铰接耳板做了加厚处理，孔位内部预留了衬套安装空间，长期往复翻转时能有效降低铰接位置的磨损量，避免铰接间隙过大导致翻转过程出现卡滞、晃量。翻转承载板为平板式结构，板面根据实际搭载需求预留了安装孔位，

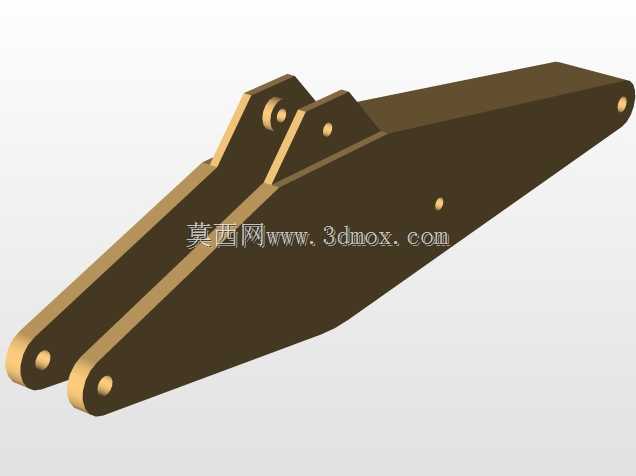

　　边缘做了折弯加强处理，避免承载时板面出现翘曲变形，承载板与底座的铰接端做了圆弧避让处理，翻转全程不会与底座结构发生运动干涉。斜向布置的撑杆为可伸缩式结构，两端分别通过铰接点连接在承载板背面与底座侧方，当承载板翻转到预设工作角度时，撑杆内部的锁紧结构会自动锁止，将承载板的角度完全固定，不需要额外加装插销或者锁扣进行固定，操作时只需要触发撑杆上的解锁按键，就能带动承载板向下闭合，整个操作过程单人即可完成，不需要额外辅助工具。做结构设计时，首先要确认整个机构的安装边界，固定底座的安装孔位需要与设备主体的安装梁位置完全匹配，避免出现安装错位，铰接点的同轴度公差需要控制在0.1mm以内，否则翻转时会出现别劲的问题，加速铰接位置的磨损。

　　撑杆的选型需要匹配承载板的额定承重，同时要计算翻转过程中的力矩变化，确保撑杆的支撑力能在整个翻转行程内提供稳定的支撑力，不会出现中途掉板、锁紧失效的问题。承载板的外形尺寸需要根据实际搭载的部件尺寸确定，板面的安装孔位要避开内部撑杆的运动路径，防止安装部件后与撑杆发生碰撞。实际应用中，这类结构的优势在于结构紧凑，不需要占用过多的安装空间，相比传统的连杆式支撑结构，零件数量更少，后期维护时只需要定期在铰接位置加注润滑脂，检查撑杆的锁紧可靠性即可，维护成本更低。在一些户外使用的场景下，铰接轴会选用不锈钢材质，撑杆表面做喷塑防腐处理，避免长期受雨水、粉尘侵蚀出现锈蚀，影响翻转顺畅度。设计时还要考虑极限工况下的结构强度，

　　比如承载板受到额外侧向冲击力时，铰接耳板、撑杆铰接端的强度要满足安全系数要求，不会出现断裂、变形的问题。整个机构的翻转角度可以通过调整撑杆的安装位置、伸缩行程进行定制，适配不同的开合角度需求，不需要重新开模制作主体结构，通用性较强，能适配多种不同设备的安装需求。在装配过程中，需要先将固定底座牢固安装在基准面上，再依次装配承载板与撑杆，装配完成后手动测试全程翻转的顺畅度，确认无卡滞、干涉问题后，再测试锁紧功能，确保每个预设角度都能可靠锁止，解锁时无卡滞，闭合后承载板与底座贴合紧密，无明显缝隙。
