内燃机活塞结构三维设计实体

　　活塞是内燃机动力输出的核心往复构件，在气缸内部完成进气、压缩、做功、排气四个工作循环的往复动作，直接承接燃烧室燃气爆发的高压冲击力，将燃气的热能转化为机械动能，通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩，广泛应用于车用汽油机、柴油机、小型通用动力机械、空压机等需要往复式容积变化的动力设备中。

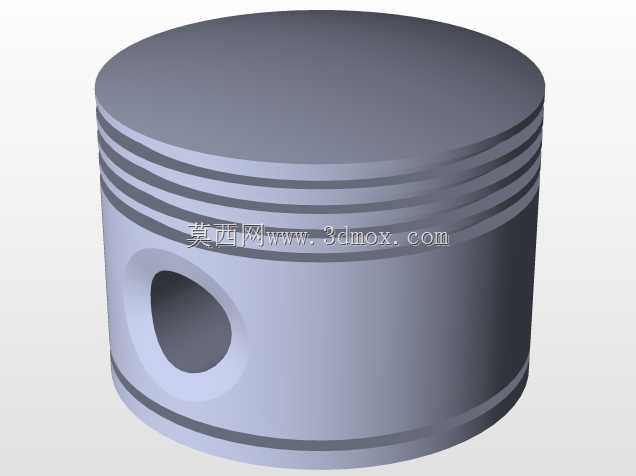

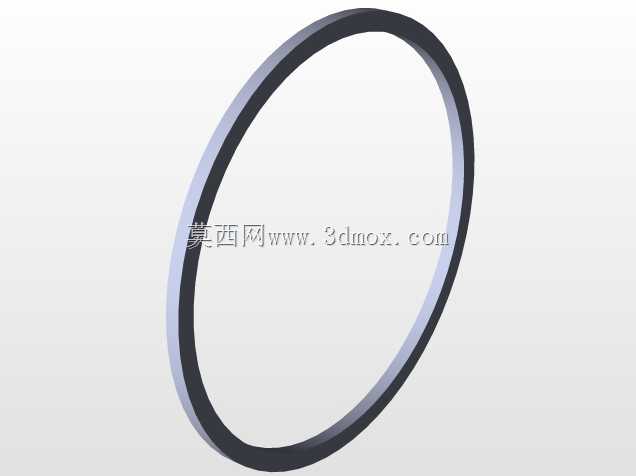

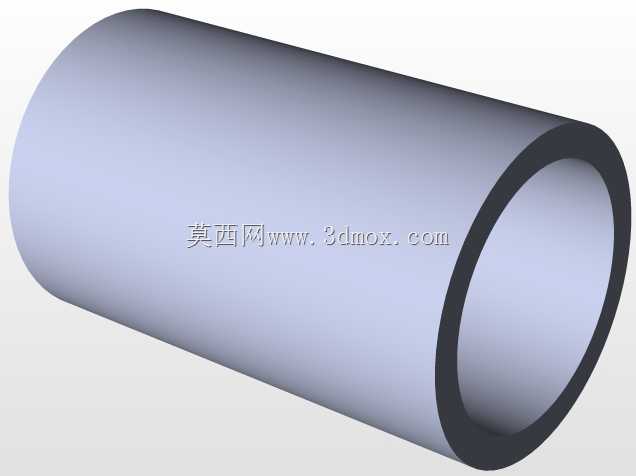

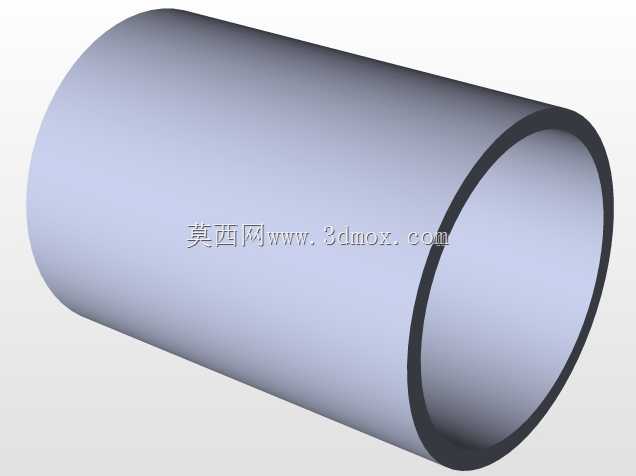

　　从实际工况需求出发，该活塞的设计首先匹配对应缸径的气缸内壁配合间隙，整体为圆柱式结构，顶部采用平顶设计，这类平顶结构加工工艺性好，受热面积小，在小排量高速内燃机中应用广泛，顶部平面直接构成燃烧室的下边界，承受做功冲程中上千摄氏度的高温燃气直接冲刷，因此结构设计时顶部壁厚做了均匀加厚处理，避免长期高温工况下出现热变形塌陷。活塞头部设置了多道环槽结构，用于安装气环与油环，气环的作用是密封活塞与气缸壁之间的间隙，防止燃烧室的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导到气缸壁，再通过冷却系统带走热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁上铺涂均匀的油膜，减少活塞、活塞环与气缸壁之间的摩擦磨损。环槽的宽度、深度以及相邻环槽之间的岸高，都经过受力校核，保证在高压燃气冲击下环岸不会出现断裂，同时给活塞环留有足够的热膨胀余量，避免工作温度升高后活塞环卡滞在环槽内。

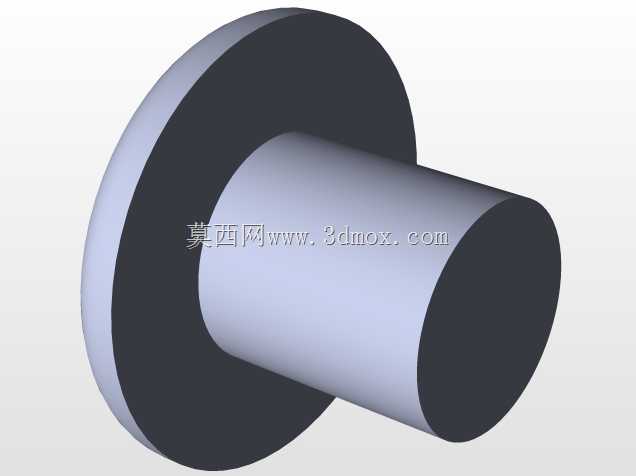

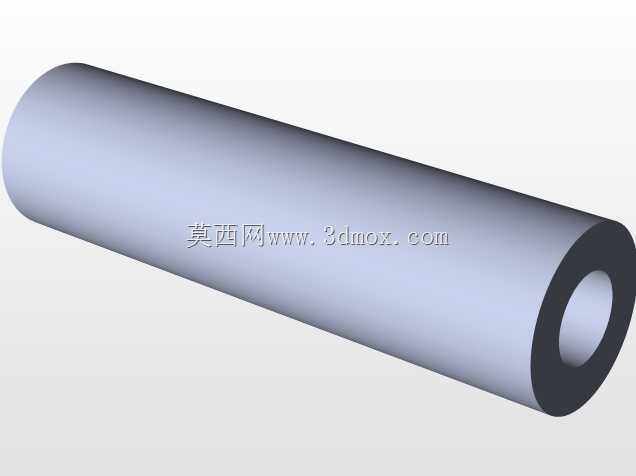

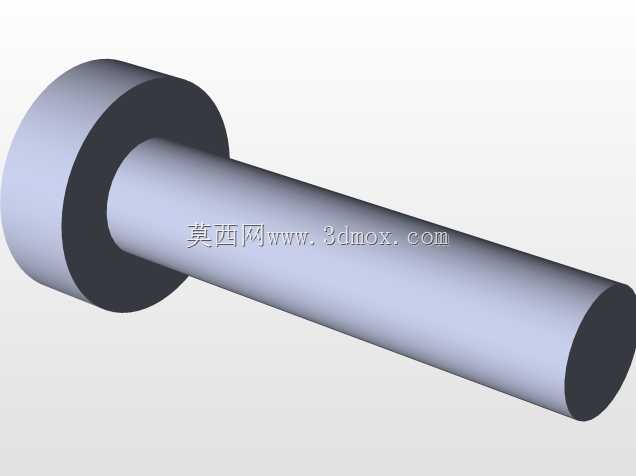

　　活塞裙部是引导活塞在气缸内做往复运动的导向部分，承受侧压力的作用，设计时裙部的型线做了微椭圆处理，因为活塞工作时销座方向的金属量多，热膨胀量更大，冷态下将裙部加工成椭圆，长轴垂直于活塞销孔轴线方向，热态膨胀后裙部趋近正圆，保证和气缸壁的配合间隙均匀，避免出现拉缸故障。活塞销孔设置在裙部上方位置，为贯穿式通孔结构，用于安装活塞销，连接活塞与连杆小头，销孔的位置精度直接影响活塞的往复运动平顺性，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁造成缸壁损伤。销孔与活塞销的配合采用分组选配的间隙配合，保证常温下装配顺利，工作温度升高后不会出现配合过紧导致的销孔抱死。

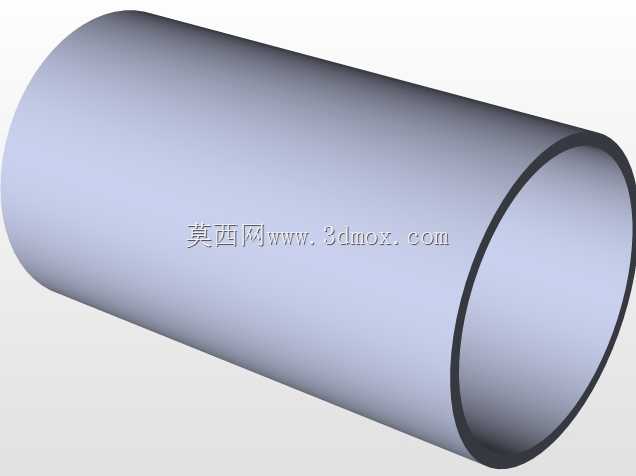

　　安装边界方面，该活塞的外径尺寸严格匹配对应规格的气缸内径，配合间隙控制在合理范围内，既保证运动时不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致热态下卡滞。活塞的总高度需要匹配曲轴的曲柄半径与连杆长度，保证活塞到达上止点时顶部不会碰撞气门与气缸盖，到达下止点时活塞裙部不会脱出气缸筒。活塞环的安装需要注意各道环的开口位置错开，避免开口对齐导致燃气泄漏。活塞销在装配时需要先将活塞加热到指定温度，利用热胀冷缩的原理将活塞销顺利装入销孔与连杆小头孔中，冷却后形成合适的配合紧度。

　　在实际运行过程中，活塞的工作环境极其恶劣，长期处于高温、高压、高速往复运动的状态，往复运动的惯性力会对曲柄连杆机构产生周期性的冲击载荷，因此结构设计时在保证强度、刚度足够的前提下尽可能降低活塞的整体质量，减少往复惯性力，降低发动机的振动与噪声。活塞的壁厚采用变厚度设计，从顶部到裙部壁厚逐渐减薄，既保证顶部的强度与散热能力，又控制整体重量。裙部的表面可以做石墨涂层或者磷化处理，降低初期磨合的摩擦系数，提升磨合效率，减少早期磨损。
