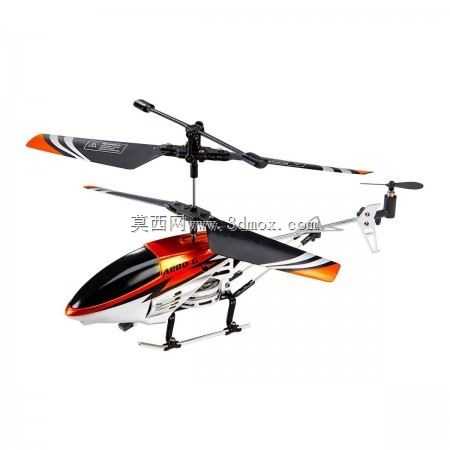

共轴双旋翼遥控玩具直升机结构设计

　　这款共轴双旋翼布局的小型遥控直升机，核心应用场景聚焦在民用消费级航模玩具、青少年航空科普教具以及室内微小型飞行器研发验证领域，和传统单旋翼带尾桨的直升机不同，共轴反转的双旋翼设计抵消了旋翼旋转产生的反扭矩，省去了尾桨传动结构，既降低了整机动力损耗，也缩小了飞行所需的安全空间，在室内狭小环境下飞行时，不会因为尾桨触碰障碍物引发坠机，适配家庭客厅、科普展厅这类低净空、多障碍物的使用场景。从实际用途来看，这类小尺寸直升机除了作为休闲娱乐的遥控玩具，还能作为微小型飞控系统的验证载体，很多高校的无人机专业会用同结构的机型做基础飞行控制算法调试，因为其结构简单、飞行姿态稳定，调试容错率比多旋翼飞行器更高，新手操控时的上手门槛也更低，

　　不需要复杂的舵面协调操作，仅通过主旋翼的转速差和倾斜盘调整就能完成升降、前后、转向动作。从功能特性上拆解，整机采用上下两层旋翼反向旋转的动力布局，上层旋翼配有稳定杆结构，飞行过程中能借助陀螺效应自动修正旋翼平面的倾斜角度，降低外界气流扰动对飞行姿态的影响，即使是没有操控经验的使用者，也能快速掌握悬停操作；机身尾部的小型尾旋翼并不承担反扭矩抵消功能，主要作用是提供前后飞行的推力，通过调整尾旋翼的转速就能控制机身的俯仰角度，实现前进、后退的飞行动作；起落架采用弹性钢丝弯折成型的滑橇式结构，没有复杂的缓冲阻尼部件，依靠金属丝本身的弹性形变吸收降落时的冲击能量，结构重量轻，坠机时不容易出现断裂损坏，维修更换成本极低。在设计思路上，

　　这类小型航模直升机优先控制整机重量，机身主体结构采用轻量化的工程塑料注塑成型，关键受力的旋翼夹头、倾斜盘部件采用耐磨的尼龙材质，既保证结构强度，又能把整机起飞重量控制在百克级别，降低动力系统的负载；旋翼桨叶采用空心翼型的薄塑料结构，桨尖做了切角处理，降低高速旋转时的翼尖涡流损耗，同时桨叶本身带有一定的柔性，碰到障碍物时会产生弯折卸力，不会像硬质桨叶那样直接断裂或者打坏机身部件；动力系统采用空心杯电机直驱旋翼的布局，省去了复杂的齿轮减速组，减少了传动过程中的动力损耗，也降低了传动结构的故障率，日常维护只需要定期清理旋翼转轴处的毛发、灰尘即可，不需要加注润滑脂。从外形尺寸与安装边界来看，这类小型直升机的旋翼直径通常控制在200毫米以内，

　　整机长度不含旋翼在180毫米左右，机身最大宽度35毫米，整机高度（从起落架底部到上旋翼顶端）约90毫米，存放时不需要太大的收纳空间，普通的文具收纳盒就能放下；安装调试时需要注意上下旋翼的初始安装角度，必须保证两片旋翼的螺距一致，否则飞行时会出现机身抖动、偏向一侧的问题，倾斜盘的连杆长度需要调整到中立位置时旋翼平面保持水平，否则悬停时会出现自动漂移的情况；电池安装位置设计在机身机头下方，通过调整电池的前后位置可以调整整机的重心，最佳重心位置在主旋翼轴的正下方，前后偏差不超过5毫米，否则会出现飞行时一直前冲或者后移的问题，需要持续打杆修正，增加操控难度。在实际结构建模过程中，需要重点关注旋翼转轴的同轴度，上下两层旋翼的旋转轴必须保持严格同轴，公差控制在0.1毫米以内，否则高速旋转时会产生明显的振动，不仅影响飞行稳定性，还会加速转轴和轴承的磨损；倾斜盘的滑动配合间隙需要控制在0.05到0.1毫米之间，间隙过大会导致舵机动作的虚位，操控响应滞后，间隙过小则会出现卡滞，导致舵机负载过大烧坏电路；机身的尾管采用薄壁碳纤维管材，重量轻且刚性好，尾电机安装座需要和尾管保持垂直，保证尾旋翼的推力方向和机身纵轴保持平行，否则会出现飞行时偏航的问题。
