放射状网格圆形通风防护结构

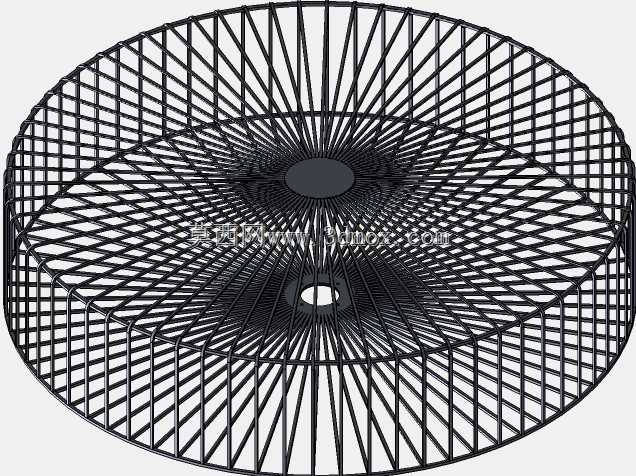

　　该圆形网格构件主要应用于各类旋转类动设备的端部防护场景，最常见的是轴流通风设备的进风端、出风端安全防护，也可用于小型旋转机构的外露旋转部件遮挡，避免异物进入设备内部造成卡滞、叶片损坏，同时防止人员肢体误触高速旋转部件引发安全事故。从结构设计来看，整体采用圆形轮廓适配多数圆形通风口、旋转端盖的安装界面，外圈设置封闭的环形边框作为安装基准面，边框上可预留均布的安装孔位，适配螺栓、卡扣等多种固定方式，安装时可直接贴合在设备的对应端面上，不需要额外做适配性的结构修改，安装边界与常规同直径圆形防护件完全兼容，可直接替换原有同规格的冲压防护网、钢丝编织防护网。内部支撑结构采用中心双环加放射状筋条的布局，中心位置设置两个同心的环形固定座，

　　内侧小环用于对应设备中心的转轴端盖避让，避免筋条与旋转轴端产生干涉，外侧大环作为放射筋的交汇承载点，所有放射筋从中心大环向外辐射延伸至外圈边框，相邻放射筋之间再通过多道同心环形筋条连接，形成均匀的菱形网格孔洞。这种放射加环向的筋条布局，相比传统的正交网格结构，在相同筋条截面积、相同整体重量的前提下，整体抗变形能力提升明显，尤其是承受径向冲击、局部按压载荷时，载荷可以通过放射筋快速传递到外圈边框和中心环座，不会出现局部网格凹陷变形的问题。网格孔洞的尺寸经过合理设计，在保证通风通流面积满足设备散热、通风要求的前提下，孔洞间隙控制在安全范围内，既不会因为孔洞过小增加风阻、降低通风效率，

　　也不会因为孔洞过大导致手指等部位穿过网体接触内部旋转部件。筋条采用等截面的细杆结构，所有筋条的交汇位置做平滑过渡处理，没有尖锐的棱角和应力集中点，在长期承受设备运行带来的振动载荷时，不会在交汇位置出现疲劳断裂的问题。实际应用中，这类结构不需要额外做表面的加强筋凸起，依靠网格自身的结构受力就能满足防护强度要求，整体厚度较薄，不会过多占用设备端部的轴向安装空间，对于安装空间紧凑的小型通风设备、桌面级散热装置来说适配性很强。在建模逻辑上，这类结构可以先绘制中心两个基准环和外圈安装边框的草图，通过阵列命令生成均匀分布的放射筋路径，再根据通风阻力要求绘制不同直径的环向筋路径，所有筋条采用统一的截面轮廓沿路径扫描生成，

　　最后对所有交汇位置做布尔合并和圆角处理，就能得到完整的实体模型，建模过程中需要注意放射筋的数量和环向筋的间距匹配，保证所有网格孔洞的尺寸均匀一致，避免出现局部孔洞过大或过小的问题，同时要校核中心环与外圈边框的同轴度，保证安装后整体结构的圆度，避免安装后与内部旋转部件出现刮蹭。从实际使用场景来看，这类结构除了通风设备防护外，也可用于设备观察窗的防护格栅、小型物料筛分的网板、装饰性的通风面罩等场景，只需要调整放射筋的数量、环向筋的间距以及整体直径尺寸，就能适配不同的通流率、防护等级要求，结构的拓展性很强。
