带法兰线性导向的动力螺钉钻孔支架结构

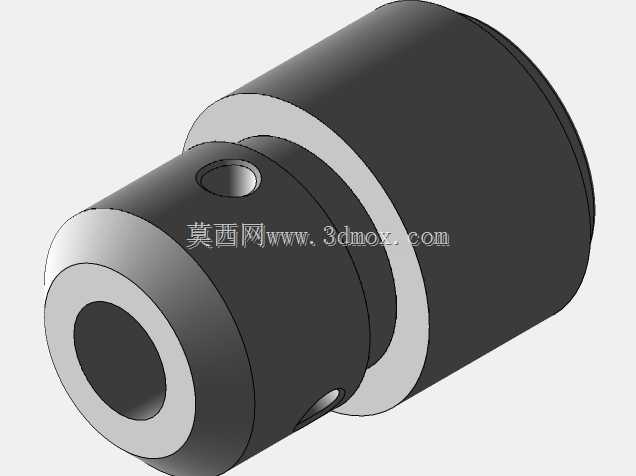

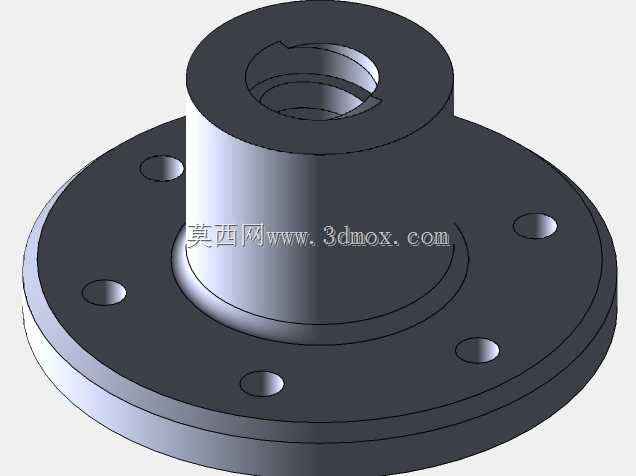

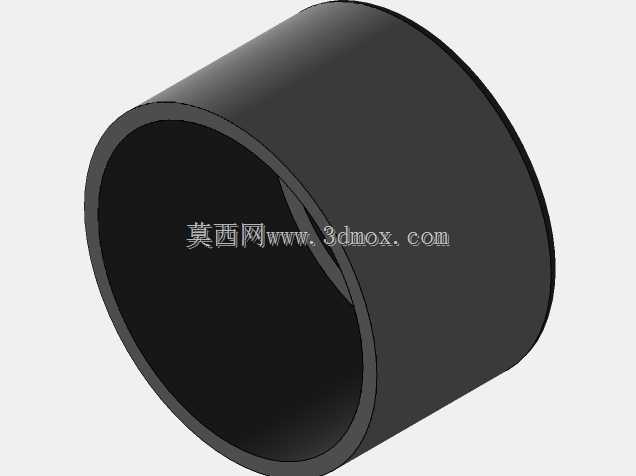

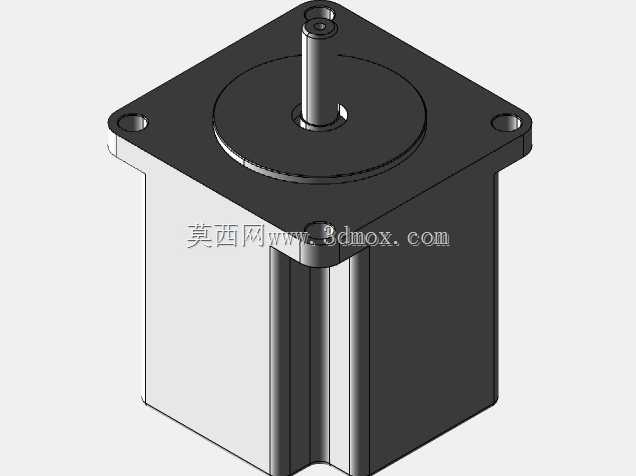

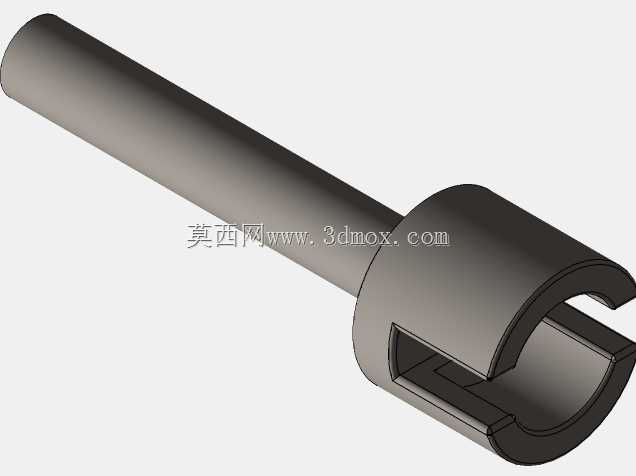

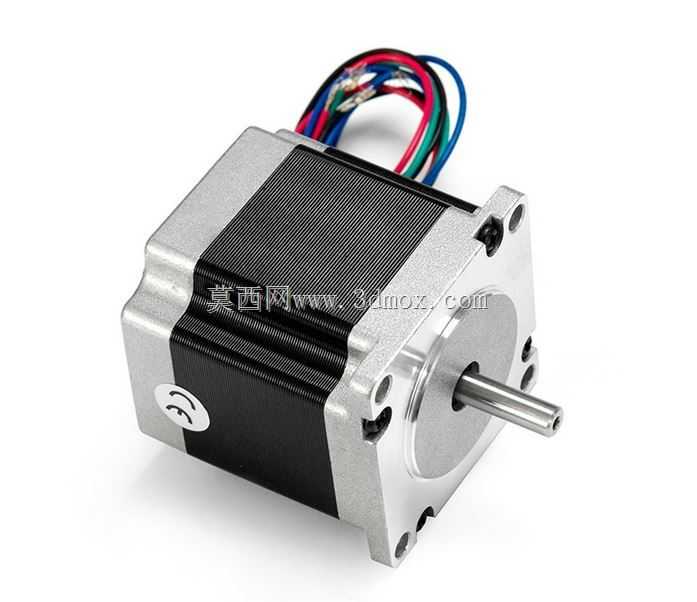

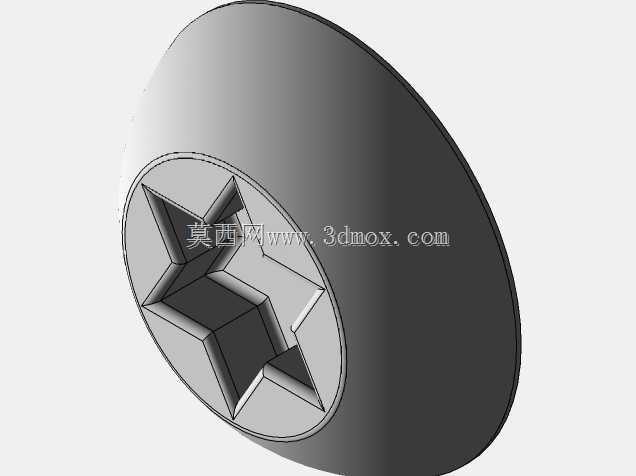

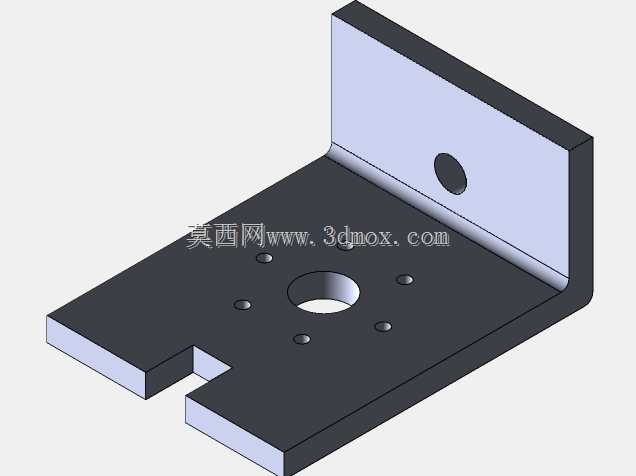

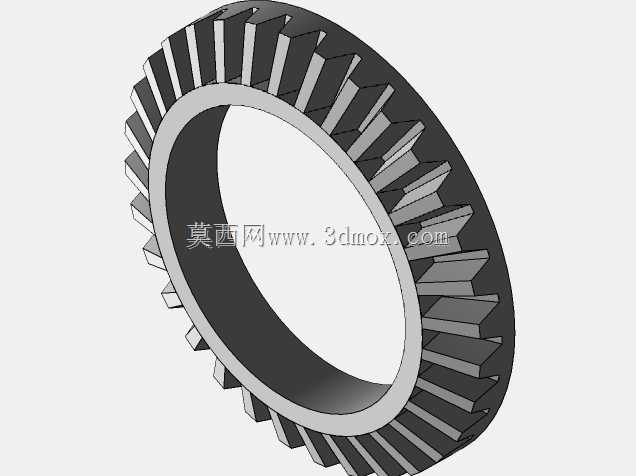

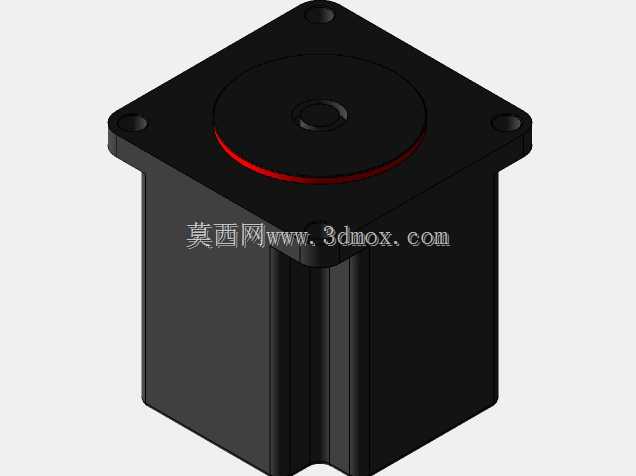

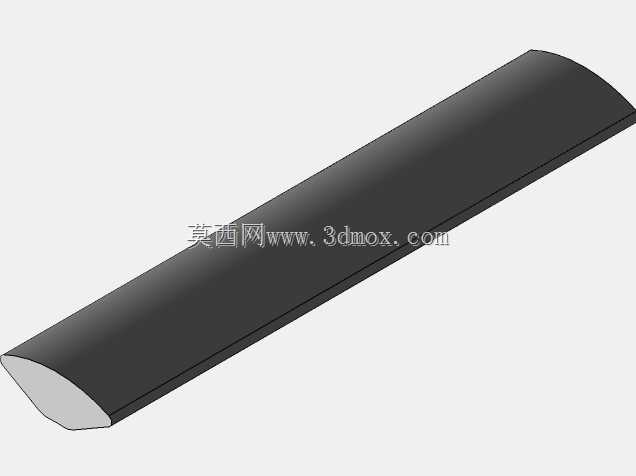

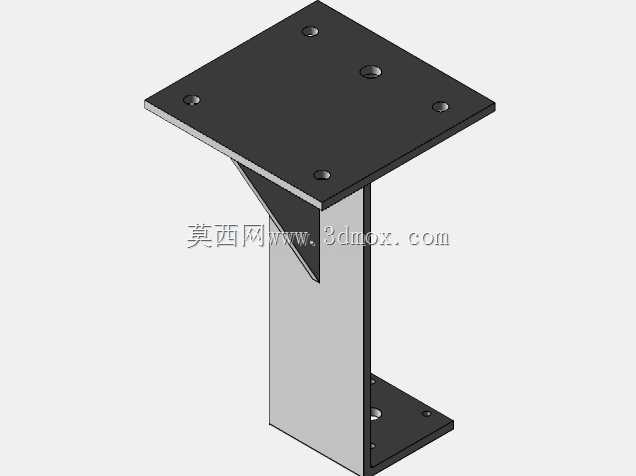

　　这套带法兰线性导向的动力螺钉钻孔支架，核心适配手持类动力钻具的自动化改造场景，在土壤采样钻孔、小型工件定点打孔、户外浅层地质探查作业中都能发挥稳定作用，解决手持钻孔时进给偏移、垂直度不足、进给力度不可控的常见工程问题。整套结构以立式安装板为承载基体，底部法兰底座通过四个均布的螺栓孔完成与作业台面或者移动载具的固定，安装边界预留足够的扳手操作空间，螺栓孔位公差按照普通机械安装的IT12级设计，适配现场常见的M8规格膨胀螺栓或者机牙螺丝固定，不需要额外加工定制转接板就能完成部署。上部的步进电机安装座采用沉孔设计，将步进电机本体嵌入安装座内部，既压缩了整体竖直方向的安装高度，也能避免电机外壳在作业过程中被外物剐蹭，

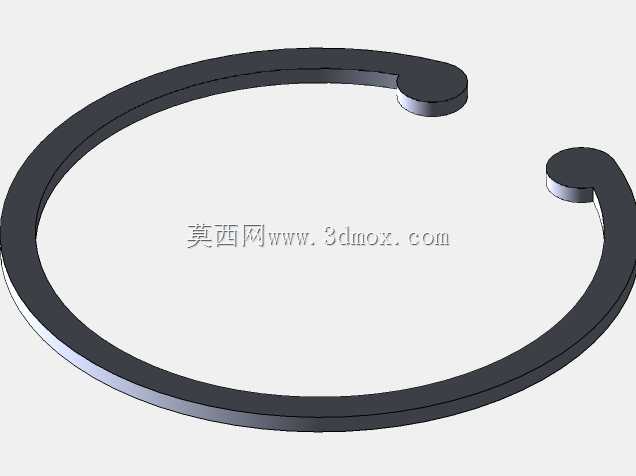

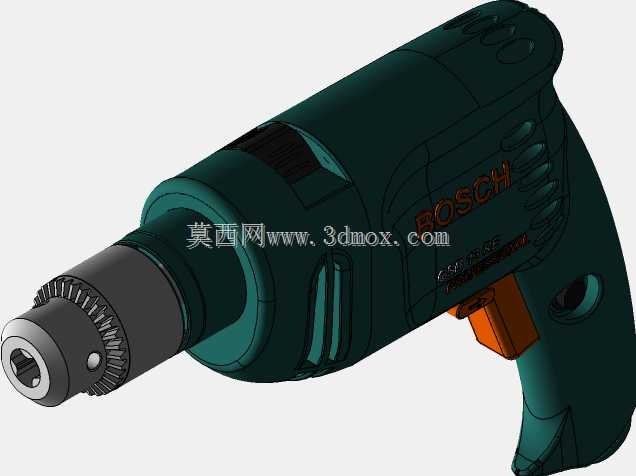

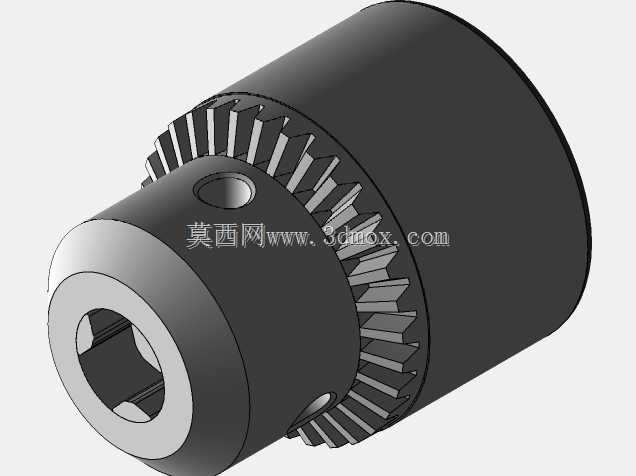

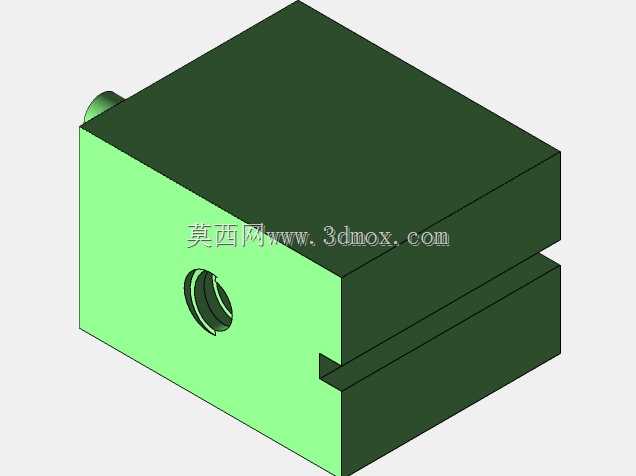

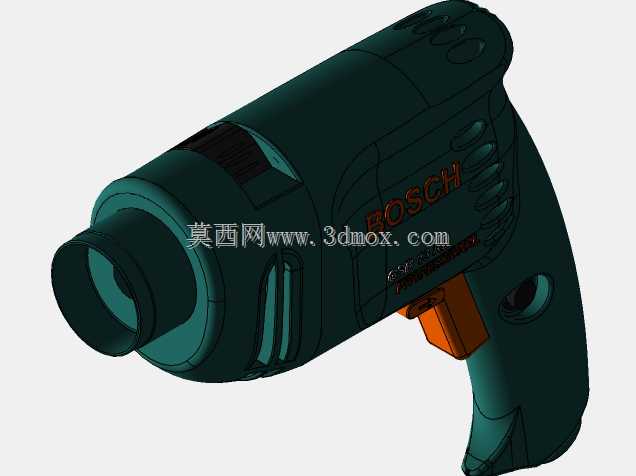

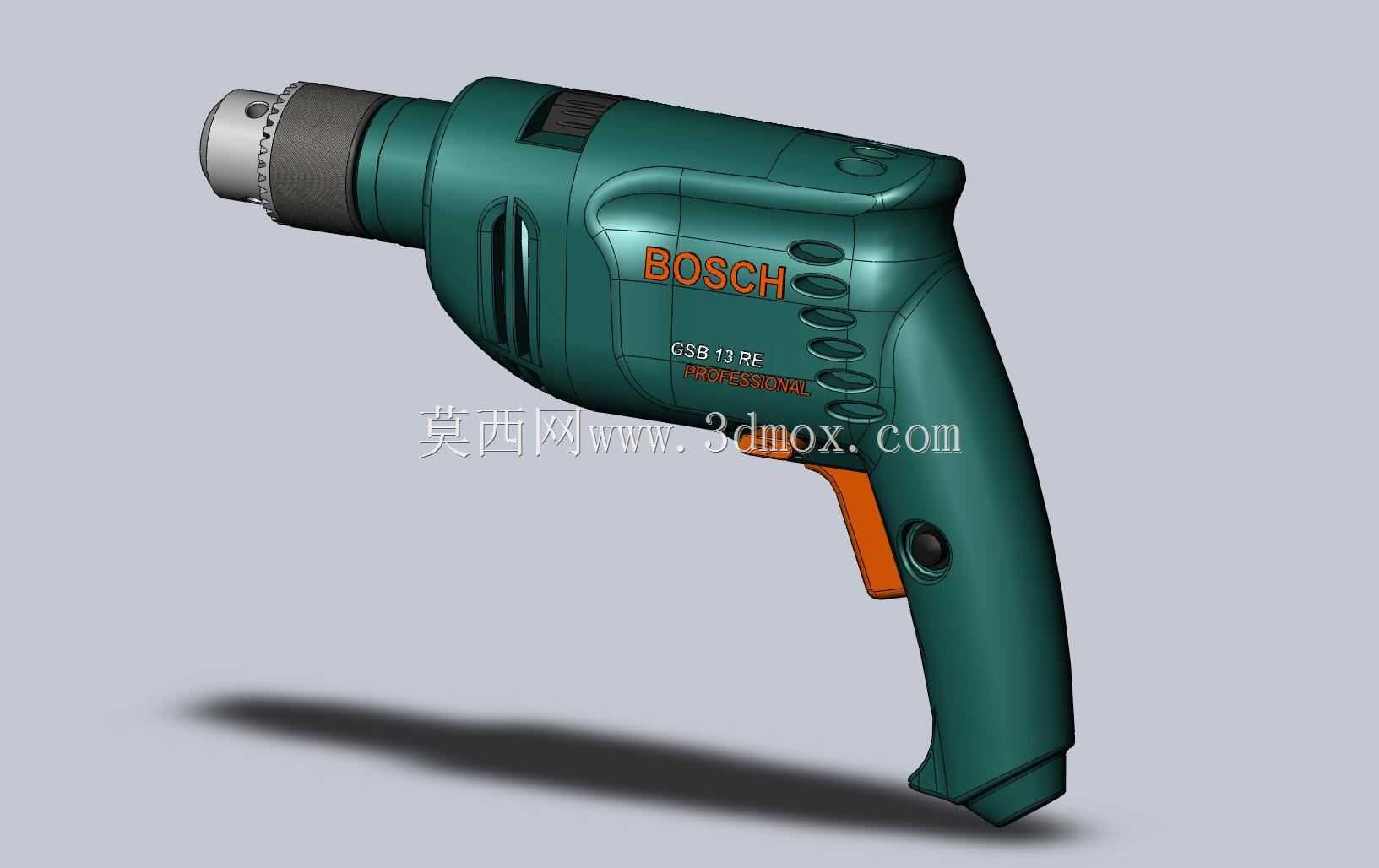

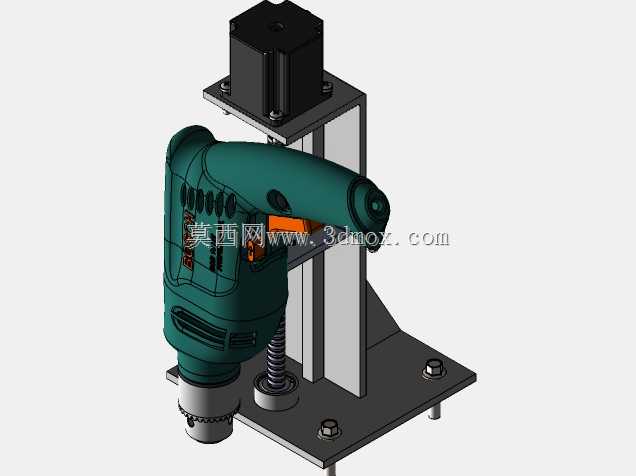

　　电机输出轴通过联轴器连接传动丝杠，丝杠两侧平行布置两根圆柱导向光轴，光轴两端分别与上部电机座、下部底座过盈配合固定，导向精度可以满足0.1mm以内的进给直线度要求，避免钻孔过程中钻头出现偏摆晃振。动力钻具的夹持座采用环抱式结构，通过锁紧螺丝将手持电钻的手柄部位牢牢固定在滑动拖板上，滑动拖板与丝杠螺母刚性连接，两侧通过直线轴承与导向光轴配合，电机驱动丝杠转动时，拖板就能带动电钻沿着光轴方向做稳定的直线进给运动，进给行程可以通过调整拖板两侧的限位环位置自由设定，适配不同深度的钻孔作业需求。设计过程中特意将钻具的夹持位置做了偏心避让，保证电钻的钻夹头中心与整个支架的安装基准面垂直，钻孔时钻头的进给方向完全垂直于底座安装面，

　　不需要额外做角度校准就能保证钻孔的垂直度。整套结构的受力路径经过优化，钻孔时产生的轴向反作用力直接通过滑动拖板传递到导向光轴，再分散到底座法兰上，不会对上部的步进电机输出轴产生额外的径向载荷，能有效延长电机和丝杠的使用寿命。在户外土壤钻孔场景下，这套支架可以搭载在小型移动巡检小车上，通过电控系统设定进给速度和钻孔深度，不需要人工手持电钻长时间施压，降低野外作业的劳动强度，也能避免手持作业时钻头卡转带来的安全风险；在车间小型零件加工场景中，这套支架可以固定在工作台面上，针对薄铝板、塑料板、印刷电路板等工件做精准的定点钻孔，进给速度可以根据不同材质的钻孔需求调整，避免进给过快导致钻头崩断或者工件被钻裂。结构上没有采用复杂的异形零件，

　　所有钣金件都可以通过普通激光切割、折弯工艺加工，轴类、紧固件都是市面常见的标准件，后期维护更换配件的成本极低，装配时只需要按照顺序将光轴、丝杠、电机、拖板依次组装，调整好直线轴承的预紧力就能投入使用，不需要复杂的调试过程。法兰底座的底面做了铣平处理，保证安装时与固定面的贴合度，避免底座倾斜导致钻孔角度偏差，上部电机座的安装面与底座底面的平行度公差控制在0.05mm以内，保证丝杠和导向光轴的安装垂直度，从加工精度层面保障进给运动的顺畅性，不会出现卡滞、爬行的问题。拖板上的钻具夹持孔做了开口槽设计，适配一定直径范围内的不同型号手持电钻，不需要更换夹持座就能快速切换不同功率的钻具，适配不同孔径的钻孔作业需求，弹簧缓冲结构布置在拖板下方，钻孔完成后电机反转抬升拖板时，弹簧可以辅助托举拖板，抵消钻具和拖板的自重，降低电机的负载扭矩，也能避免抬升过程中出现冲顶的问题。
