1立方敞口式物料周转存储箱结构设计

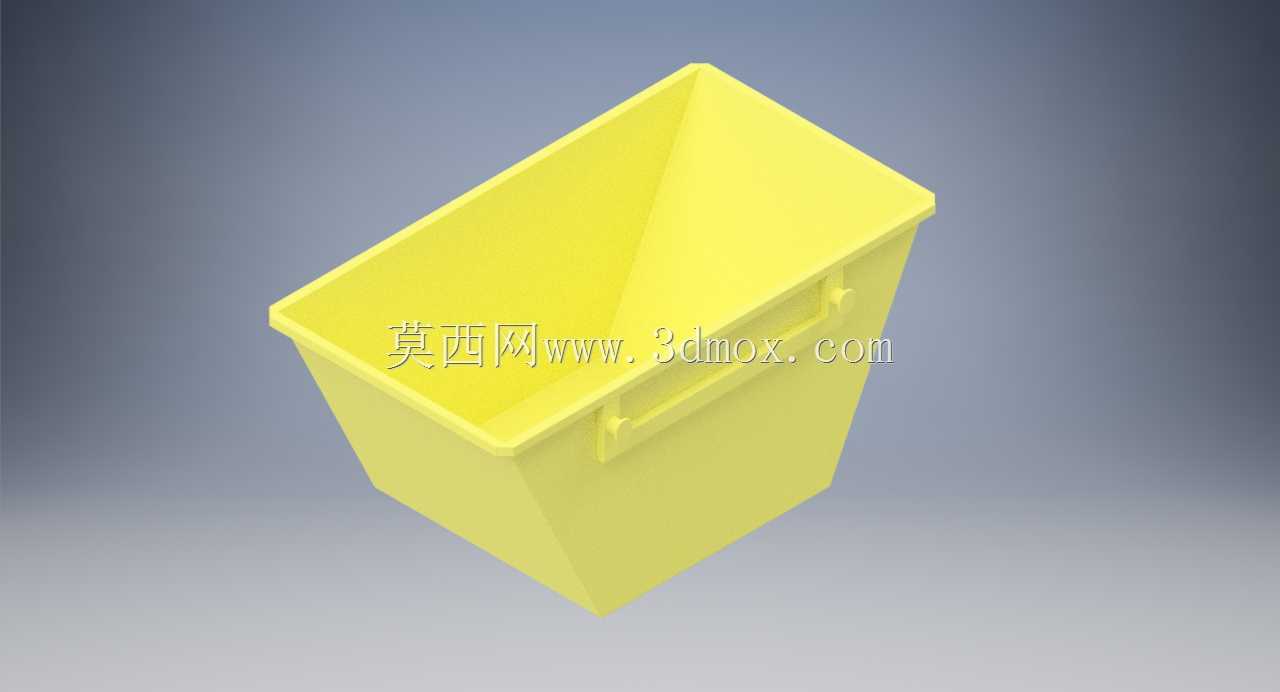

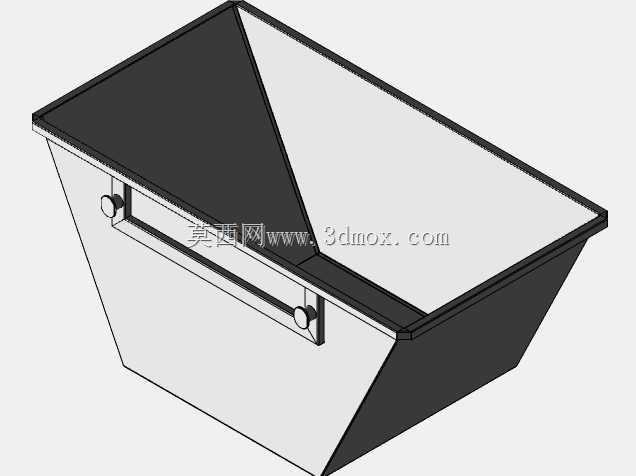

　　这款1立方容积的敞口式物料周转存储箱，主要面向生产车间工序间物料转运、仓储区域零散货品规整、物流干线周转配载等场景设计，在机械加工车间可用来存放切削加工后的小型零部件、装配环节的标准件套件，在仓储场景中可适配轻型货架的层板摆放，也可直接堆叠放置在地面划定的暂存区，配合手动液压叉车完成整箱物料的跨区域转运，避免零散物料搬运过程中的掉落、混料问题。箱体采用上宽下窄的锥度结构设计，并非简单的直壁方形结构，这种锥度设计首先考虑了空箱堆叠的嵌套需求，空箱状态下可将多个箱体互相套叠存放，大幅降低空箱存储时的空间占用率，按照常规1立方箱体的尺寸计算，嵌套堆叠时空箱的空间占用仅为满装状态的三分之一左右，非常适合车间内空箱周转、

　　仓储淡季的器具存放需求。箱体侧壁设置的一体化把手结构，与箱体本体为同材质一体成型结构，没有额外的拼接装配部件，避免了长期使用过程中把手脱落、连接部位开裂的问题，把手的内凹深度充分考虑了佩戴劳保手套时的操作空间，操作人员戴厚帆布手套或者防切割手套时，也能顺利将手伸入把手位置完成箱体的抬搬操作，把手的边缘做了大圆弧过渡处理，没有尖锐的棱角，搬运过程中不会划伤手部或者勾扯工作服。箱体的上口边缘做了加厚的翻边结构，翻边位置的壁厚是侧壁壁厚的1.8倍左右，这个结构一方面提升了箱体上口的结构强度，当多个满装物料的箱体堆叠放置时，上层箱体的重量全部通过底部传递到下层箱体的上口翻边位置，加厚翻边可避免长期堆叠导致的上口变形、侧壁外扩问题，

　　另一方面翻边结构也可作为自动化输送线的卡位结构，当箱体在辊筒输送线上流转时，翻边可卡在导向条位置，避免箱体在输送过程中出现偏移、卡滞的情况。箱体的底部做了网格状的加强筋结构，加强筋的高度设置为15mm左右，既保证了底部承载重物时的结构刚度，避免装满较重金属零件时底部出现下凹变形，同时网格结构也减少了箱体整体的材料用量，降低自身重量，单人即可完成空箱的搬运移位。设计过程中对箱体的壁厚做了梯度优化，底部承载区域壁厚最大，侧壁从下到上壁厚逐步递减，上口翻边位置再次做加厚处理，这种梯度壁厚设计既保证了各个位置的结构强度满足使用需求，又避免了整体等壁厚设计带来的材料浪费、成型周期过长的问题。箱体的内部转角全部做了圆弧过渡，没有直角死角，

　　在清理箱内残留的切屑、粉尘类物料时，不会出现物料卡在转角位置难以清理的问题，用水冲洗时水流可顺着圆弧面将残留杂物完全带出，降低日常维护清理的难度。从安装边界来看，这款箱体的外部尺寸适配标准1200*1000mm规格的物流托盘，单托盘可整齐摆放4个满装箱体，配合缠绕膜打包即可完成整托物料的发运，同时箱体的外部宽度也适配常规的辊筒输送线内宽，可直接接入现有车间的输送线系统，不需要对现有输送设备做额外改造。箱体的敞口设计方便操作人员从任意方向取放物料，不需要额外开启箱盖，适合生产线上频繁取放物料的工序使用，比如装配工位旁的零件暂存、检验工位的待检品存放，都可以通过敞口结构快速完成物料的拿取与放置，减少操作过程中的多余动作，提升工位操作效率。在结构强度校核阶段，针对侧壁的抗冲击性能做了优化，当箱体在转运过程中碰到车间立柱、设备边缘时，锥度结构的侧壁可将冲击力分散到整个箱体面，避免局部受力过大出现开裂，同时侧壁上设置的竖向加强筋，从底部一直延伸到上口翻边位置，进一步提升了侧壁的抗侧向冲击能力，即使装满物料的箱体从300mm高度意外跌落，也不会出现侧壁破裂、物料撒漏的情况。
