小型垫片线材冲裁工装结构设计

　　这套冲裁工装主要面向小规格金属垫片、细径金属线材的批量裁切工序，常见于电子接插件生产、小型五金配件加工、线束预处理车间的工位配套场景，很多做精密小五金的产线，在处理厚度0.1-1mm的薄金属垫片、直径0.5-3mm的软态金属线材时，往往不需要启动大型冲压设备，用这类小型模组化冲裁工装就能完成精准裁切，既减少大型设备的空载能耗，也能适配多品种小批量的柔性生产需求，换型时只需要更换对应的裁切刃口模块，不需要重新调整整线的工装定位，能大幅缩短产线换型的停机时间。

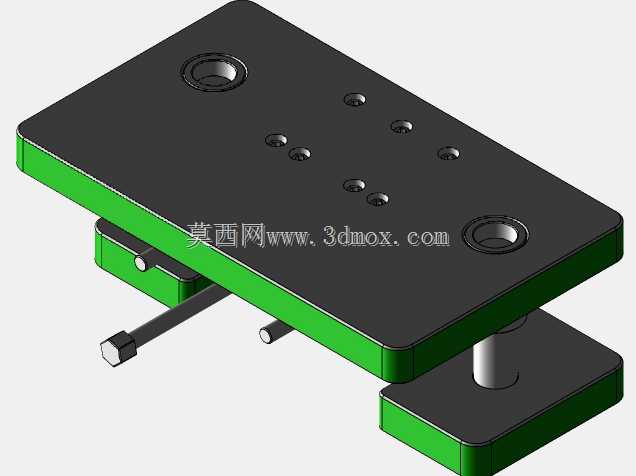

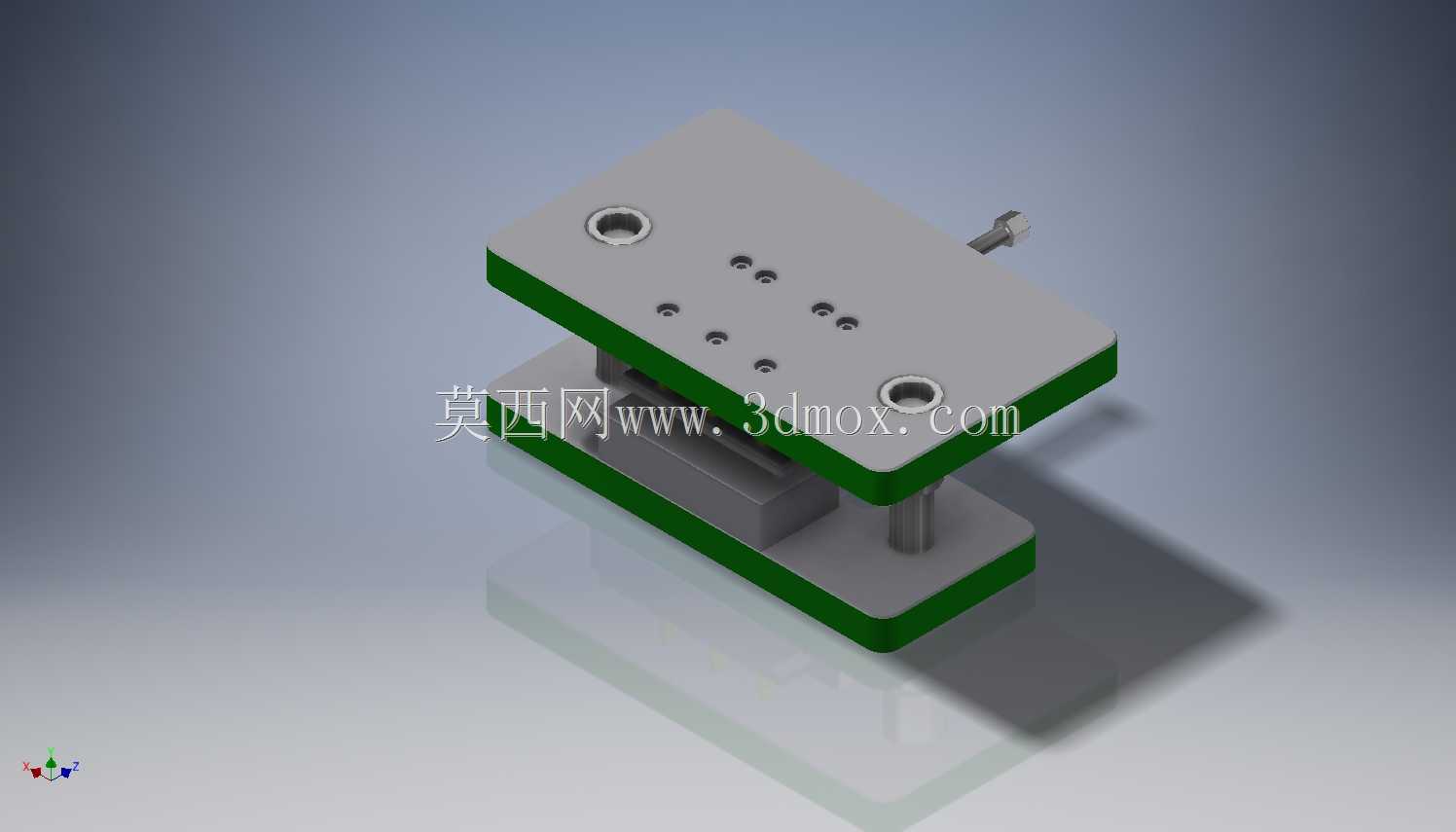

　　从结构设计逻辑来看，这套工装采用了经典的双导柱导向结构，上下模座通过两根对称布置的导柱实现合模导向，导柱与下模座的导套采用间隙配合，配合公差控制在H7/h6区间，能保证合模时上下刃口的同轴度误差不超过0.02mm，避免刃口啃伤、裁切毛刺超标的问题。上模座采用45号钢调质处理，表面做发黑防锈处理，两个安装沉孔用于将上模座固定在小型压力机的滑块端面，沉孔的位置度公差控制在0.05mm以内，保证安装后模座的受力中心与压力机滑块的压力中心重合，避免长期偏载导致导柱磨损不均。下模座同样采用45号钢调质，底部预留了通用安装槽，可以直接固定在标准工位工作台的T型槽上，不需要额外加工过渡连接板，适配多数小型手动压力机、气动压力机的安装接口。

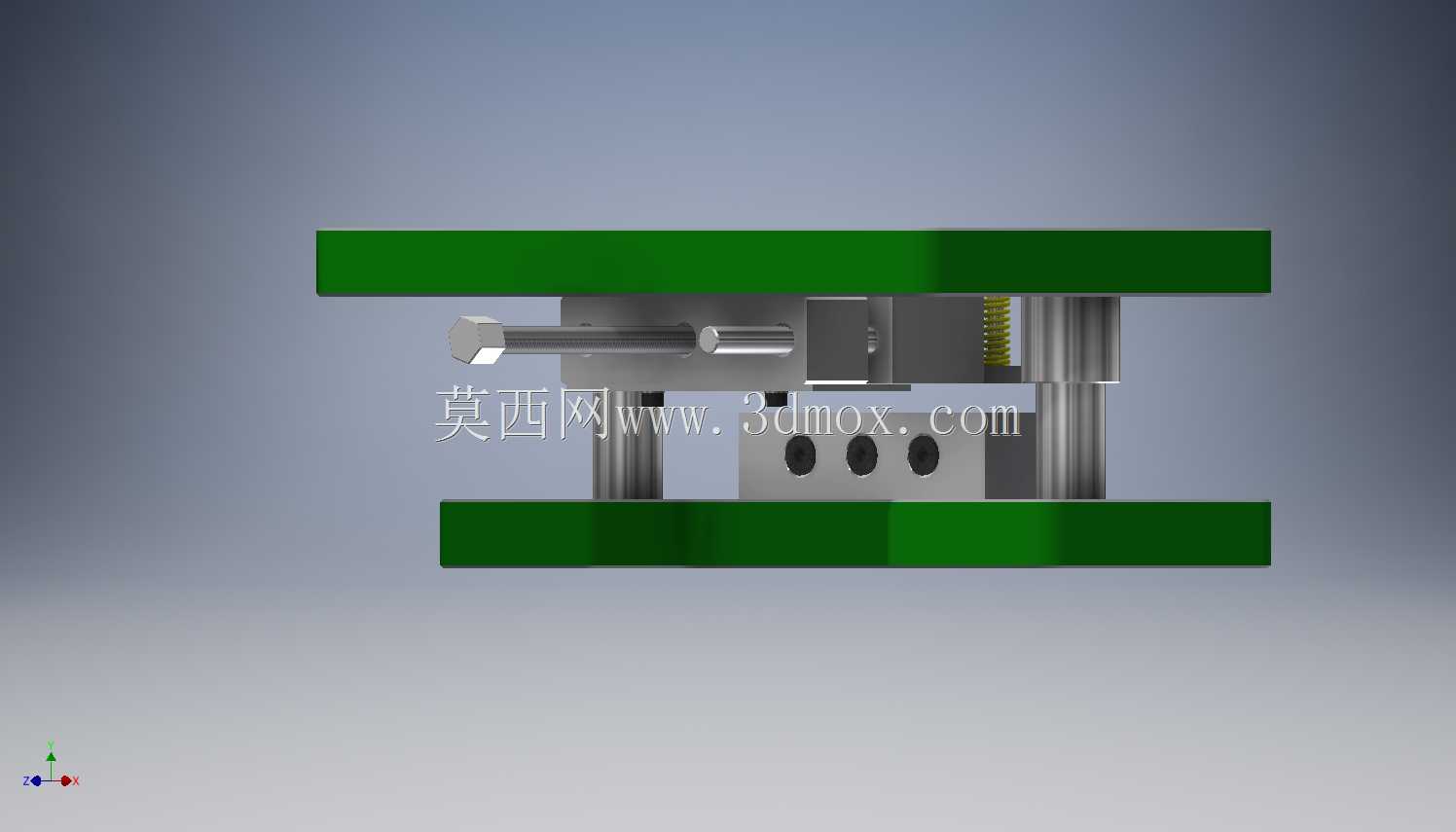

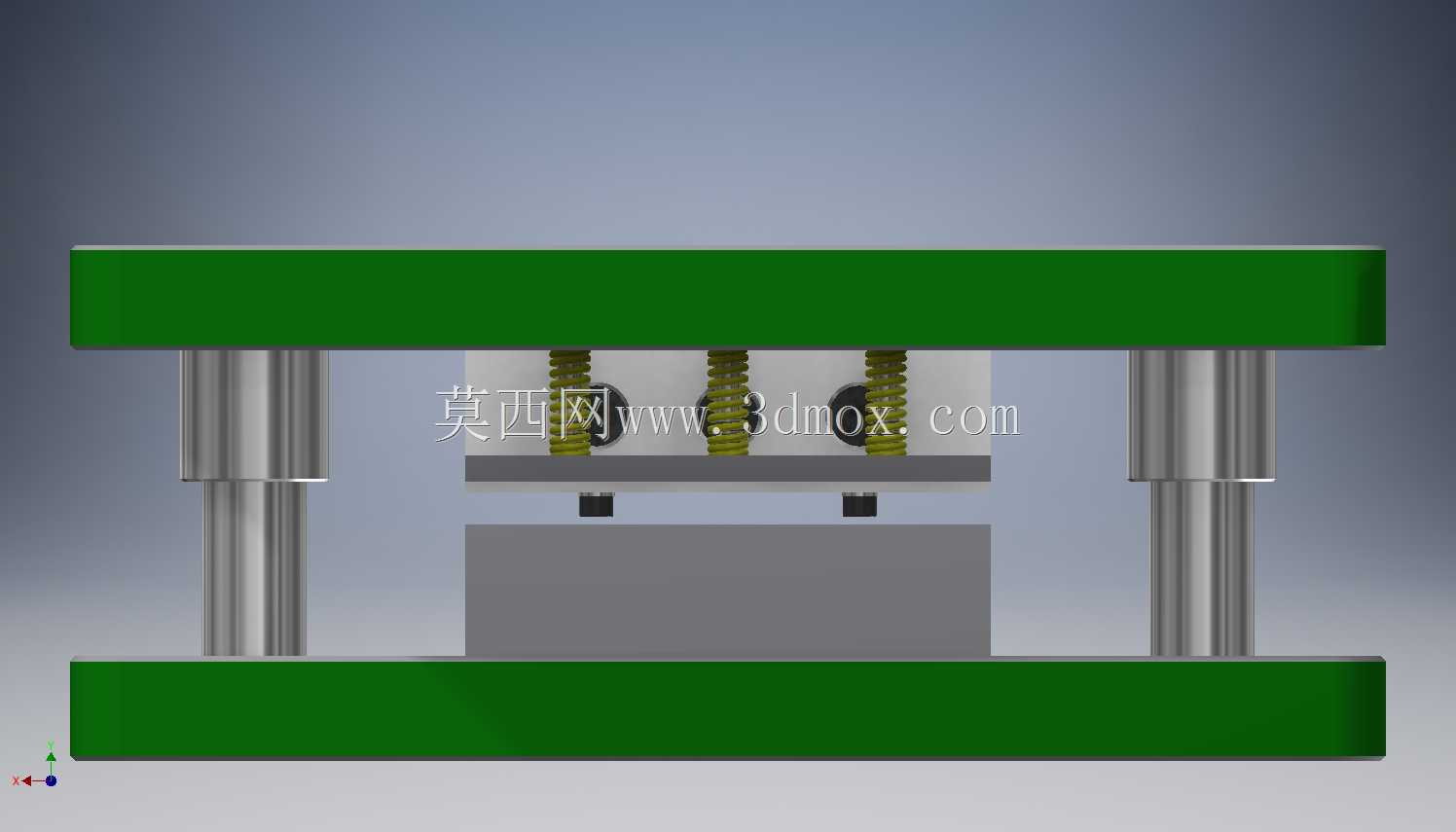

　　刃口部分采用分体式镶块设计，裁切垫片的刃口和裁切线材的刃口集成在同一块下模镶块上，镶块采用Cr12MoV模具钢制作，淬火硬度达到HRC58-62，保证刃口的耐磨性，单次刃磨后的使用寿命可以达到10万次以上的冲次。上模对应的冲头同样采用Cr12MoV材质，冲头与上模座采用快拆式固定结构，更换冲头时只需要松开侧面的紧定螺钉就能抽出冲头，不需要拆解整个上模组件，日常维护换件的效率很高。模座之间设置了矩形截面的卸料弹簧，合模裁切完成后，弹簧能带动上模座快速复位，避免裁切后的工件或者废料卡在上模刃口上，不需要人工手动清理，连续作业时的节拍可以达到30次/分钟，完全满足小批量生产的效率要求。

　　从安装边界尺寸来看，整套工装的闭合高度控制在120mm，最大开模高度为180mm，适配行程在60mm以内的小型压力设备，模座的整体外形尺寸控制在180mm×120mm，占用的工位台面空间很小，甚至可以直接固定在桌面级的手动压力机上使用，适合实验室打样、维修车间临时加工小配件的场景。上下模座之间设置了限位块，合模时限位块接触后能保证刃口的切入深度控制在0.8-1mm，既保证能完全切断工件，也避免刃口切入过深导致刃口崩损。针对线材裁切的工位，下模镶块上设置了不同直径的线材定位孔，对应不同线径的裁切需求，线材插入定位孔后能保证裁切后的线材长度公差控制在±0.1mm以内，不需要后续二次修磨端面。垫片裁切的工位设置了定位销，待裁切的条料靠紧定位销后就能保证垫片的外形位置度，裁切后的垫片会通过下模的落料孔直接滑落到下方的收料盒里，不需要人工取件，减少操作时的安全隐患。

　　在实际使用场景中，这类小型冲裁工装往往不会单独作为独立设备存在，多数是作为自动化产线的一个功能模组，集成在小型五金件的自动组装线上，配合送料机构实现垫片、线材的自动送料、自动裁切、自动落料，全程不需要人工干预。相比大型的多工位级进模，这类工装的制造成本只有级进模的十分之一不到，而且结构简单，普通的机加工车间就能完成加工和装配，后期维护也不需要专业的模具工，产线操作人员经过简单培训就能完成换件和刃磨调整，非常适合中小批量的五金加工场景。设计时特意将所有的安装接口做了通用化处理，导柱、弹簧、紧定螺钉都采用标准件，不需要定制特殊规格的配件，后期更换易损件时可以直接采购标准五金件替换，降低了备件的库存压力。模座的边角都做了R3的圆角处理，避免操作时尖锐边角划伤操作人员，符合车间工位器具的安全设计要求。
