适配1.2mm铝合金钢弯曲压力机的辊顶工装

　　在钣金冲压成型的实际生产场景中，折弯工序的精度控制一直是铝合金薄板加工的核心难点，尤其是针对1.2mm厚度的铝合金钢材料，常规折弯上模在完成大角度弯折后，工件顶部容易出现圆弧过渡不均、压痕明显、棱边直线度超差的问题，直接影响后续焊接、装配的配合精度。这套适配Promecam弯曲压力机的辊顶工装，正是针对这一加工痛点开发的专用成型部件，主要用于折弯工序的最后一道顶部精整轧制环节，替代传统的固定压块结构，通过连续滚压的方式让弯折后的工件顶部形成均匀一致的平直棱边，消除折弯过程中材料回弹带来的角度偏差。

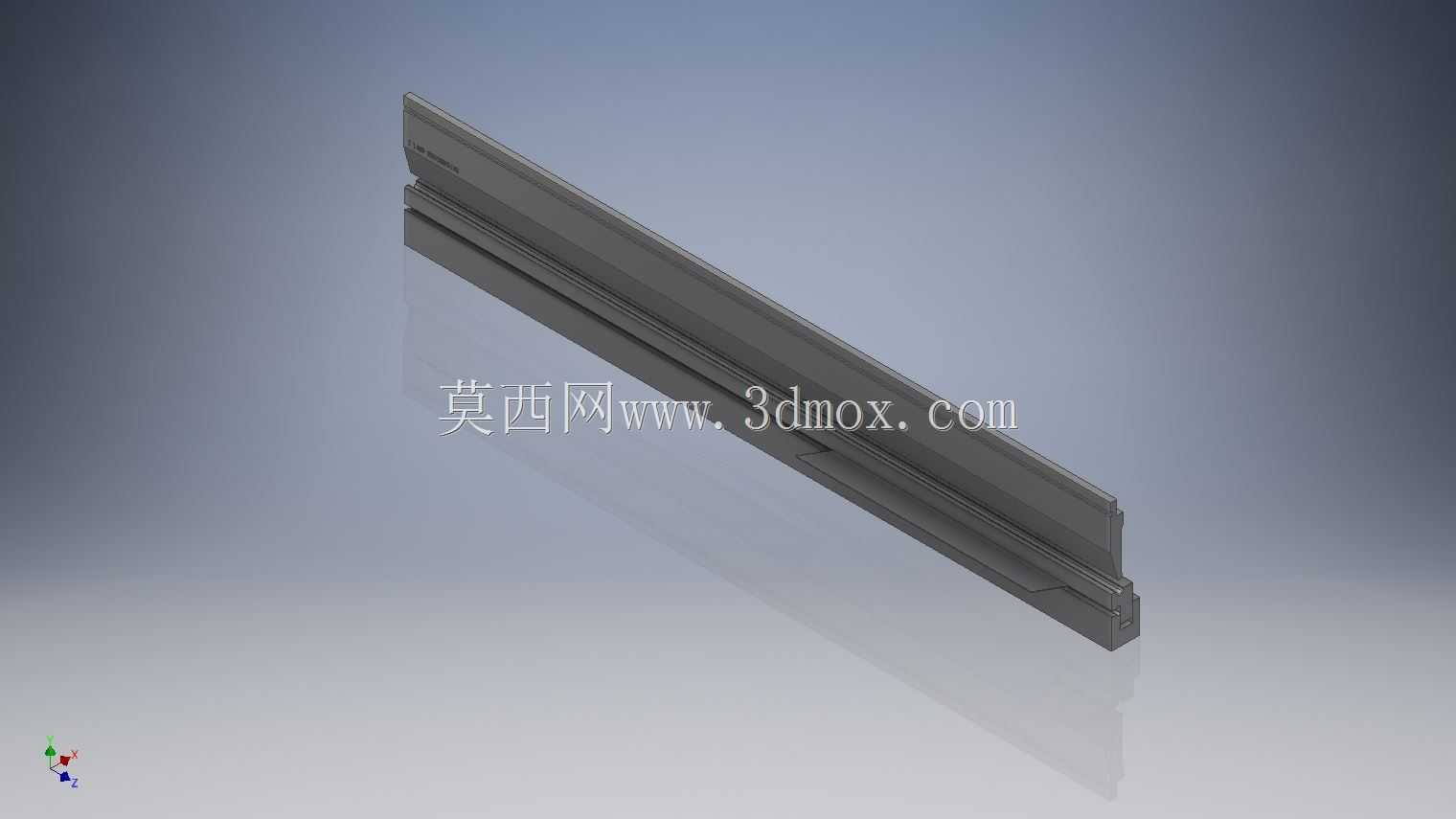

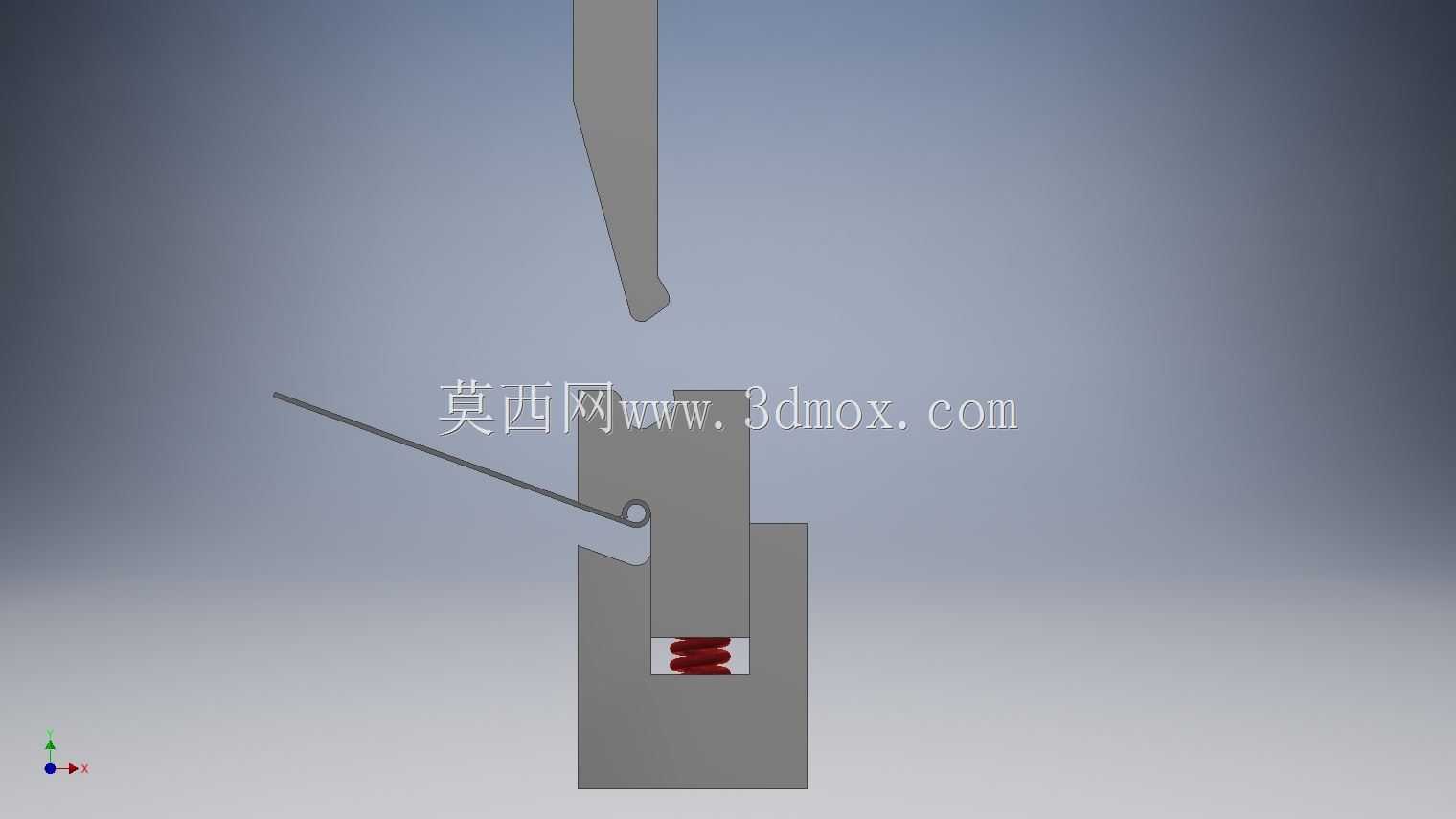

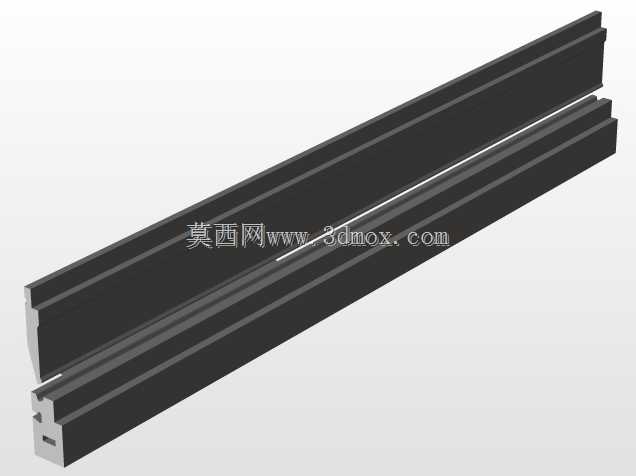

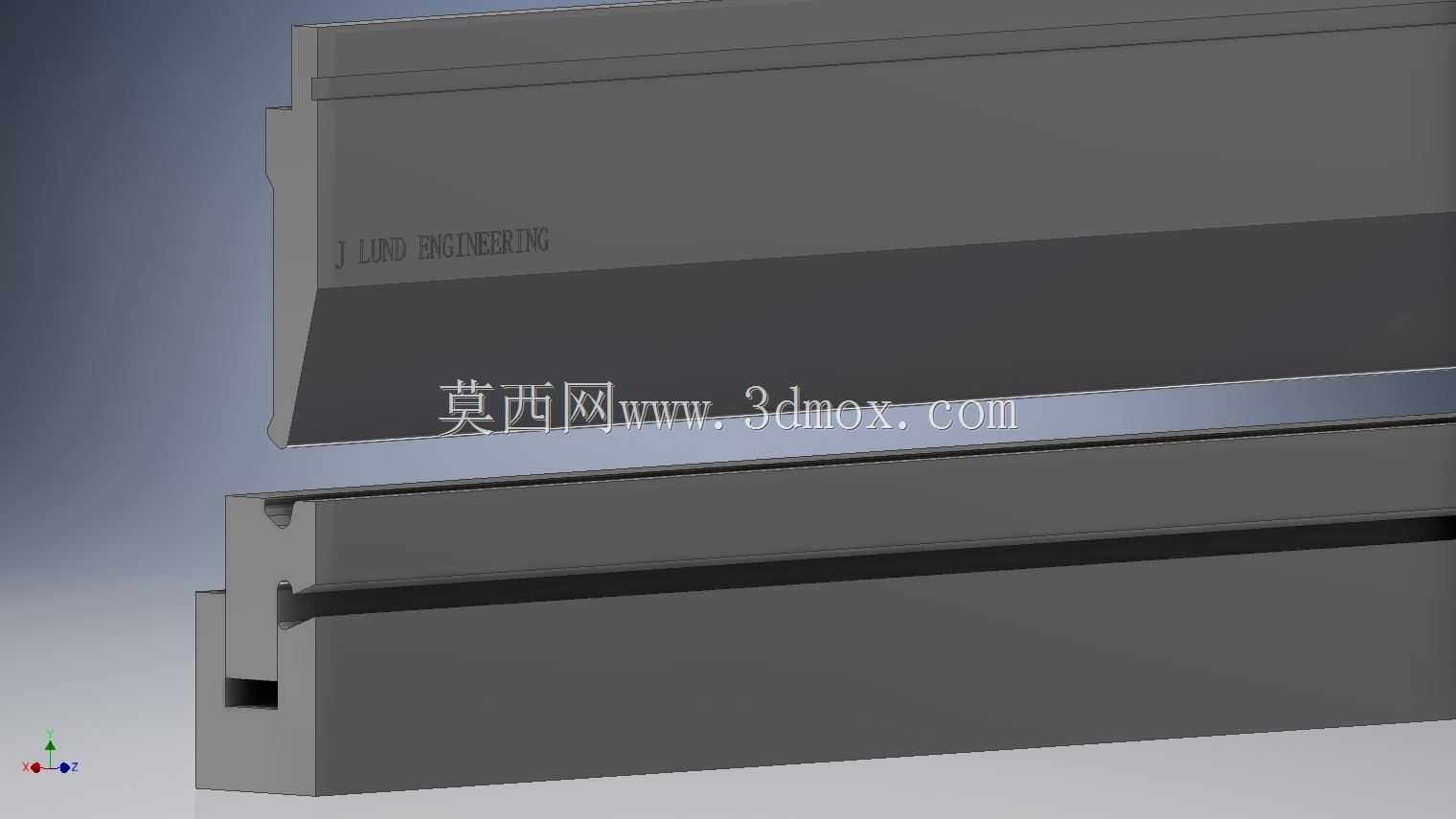

　　从结构设计思路来看，这款工装没有采用常规折弯模的整体式刀块结构，而是采用了长条形分体式安装基体，整体截面为阶梯状布局，底部的定位凸台完全匹配Promecam系列弯曲压力机的上模安装槽尺寸，安装时不需要额外加工转接板，直接嵌入设备滑块的装夹槽内，通过设备自带的侧压螺栓即可完成锁紧固定，安装后的悬伸长度经过反复校核，在1.2mm铝合金钢满幅折弯时不会与下模座发生干涉，同时保证足够的压装刚度，避免长尺寸工装在滚压过程中出现中部挠曲变形。工装的工作段采用了渐变式的圆弧过渡刃口，刃口的粗糙度控制在Ra0.8以内，滚压过程中不会在铝合金软质材料表面留下刮痕，刃口的角度经过反复试模验证，刚好匹配1.2mm铝合金钢折弯90度后的顶部成型需求，滚压行程只需要在常规折弯行程终点增加2mm的下压量，即可完成顶部轧制，不需要调整设备的原有折弯参数，工人操作时的学习成本极低。

　　在实际应用场景中，这款工装主要面向机箱机柜、铝合金门窗框架、新能源电池铝壳等产品的折弯加工环节，这类产品普遍对弯折棱边的直线度、表面光洁度有较高要求，传统折弯工艺完成后需要人工对顶部棱边进行打磨修整，不仅效率低下，还容易出现人工打磨导致的棱边歪斜、尺寸不一致问题。使用这款辊顶工装后，折弯与顶部精整可以在同一台压力机上一次装夹完成，不需要二次定位，单工序加工效率可以提升40%以上，同时加工后的棱边一致性好，批量生产时的尺寸公差可以控制在0.1mm以内，完全满足后续自动化焊接的定位要求。工装的整体长度适配常规2.5米幅宽的压力机工作台，针对不同长度的工件加工需求，也可以多段拼接使用，拼接处的刃口错位量控制在0.05mm以内，不会在工件表面留下接刀痕迹。

　　从安装边界来看，工装的总高度、背部定位面的尺寸完全符合Promecam系列折弯机的上模装夹标准，不需要对设备进行任何改造，更换工装的时间不超过5分钟，和普通折弯上模的装夹方式完全一致。工装的材料选用了高铬合金工具钢，经过真空淬火处理后硬度达到HRC58-62，具备优异的耐磨性，长期滚压1.2mm铝合金钢材料时，刃口的磨损量极小，正常生产条件下的使用寿命可以达到10万冲次以上，不需要频繁修磨刃口。在结构细节上，工装的非工作段做了减重槽设计，在保证整体刚度的前提下降低了工装自重，减少设备滑块的负载，同时减重槽的位置避开了装夹受力区，不会影响装夹的可靠性。针对铝合金材料加工时容易粘屑的问题，工装的工作表面做了特殊的氮化处理，表面摩擦系数更低，滚压过程中不会出现铝屑粘附在刃口上压伤工件的问题，日常维护只需要每班生产结束后用干净抹布擦拭刃口即可，不需要特殊的保养流程。
