小垫片电线冲裁用消隐工装结构

　　在低压电器线束加工、小型五金垫片批量生产的车间场景里，这类冲裁工装是工位上不可或缺的末端执行单元，日常承担着薄铜片、绝缘垫片的定尺冲切，以及多芯电线端头的齐平裁切作业，替代传统手工剪钳操作，能把裁切尺寸公差控制在0.1mm以内，避免手工裁切带来的切口歪斜、垫片毛刺超差、线芯散股等常见质量问题。整套工装采用上下模座对合的经典冲压结构，下模座作为整个工装的承载基准，通过两个对角布置的导套导柱实现上下模的精准合模导向，导柱配合间隙控制在H7/h6精度区间，合模过程中不会出现偏载啃模的问题，哪怕是连续万次冲裁作业，导向精度也能保持稳定。

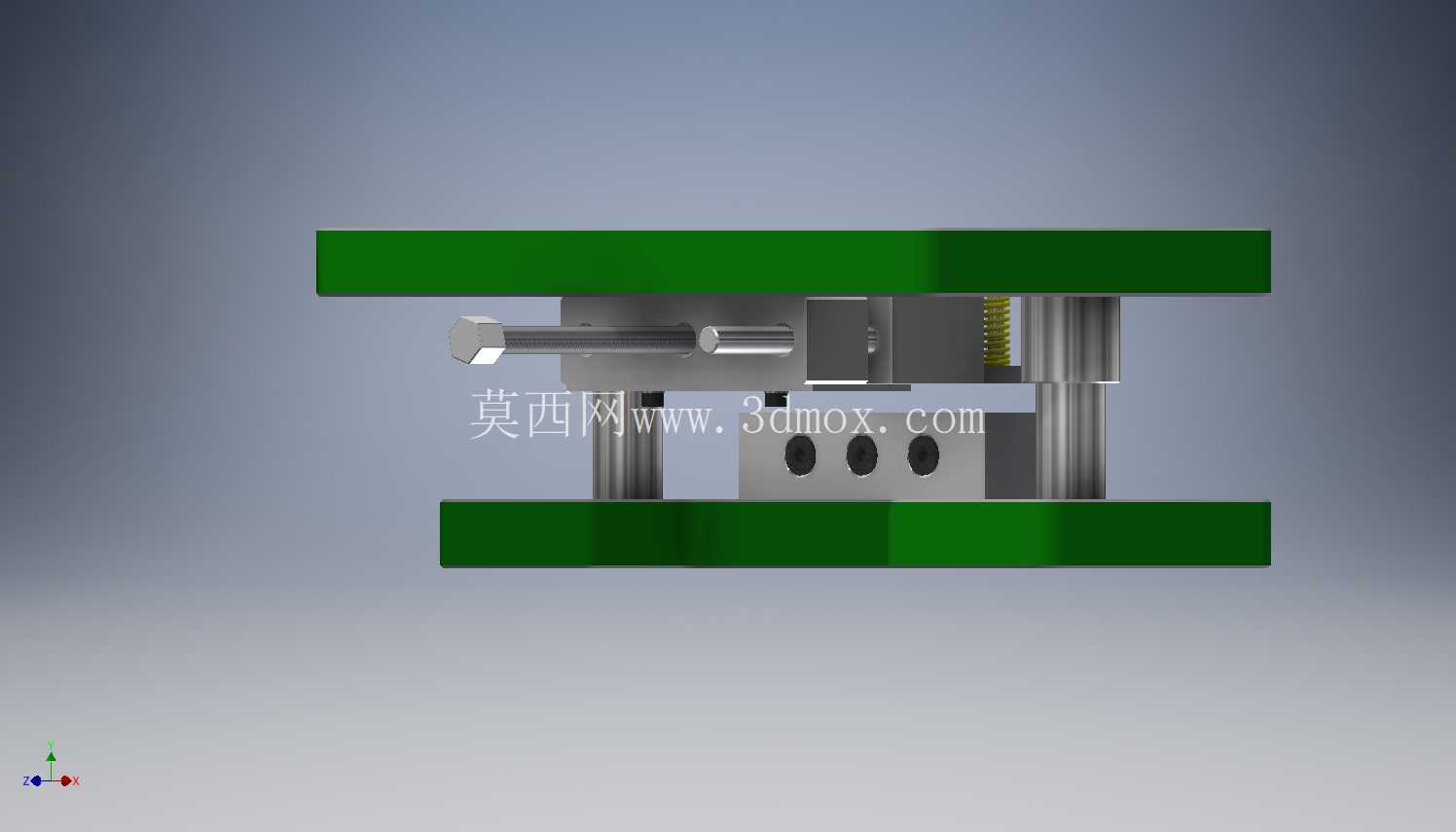

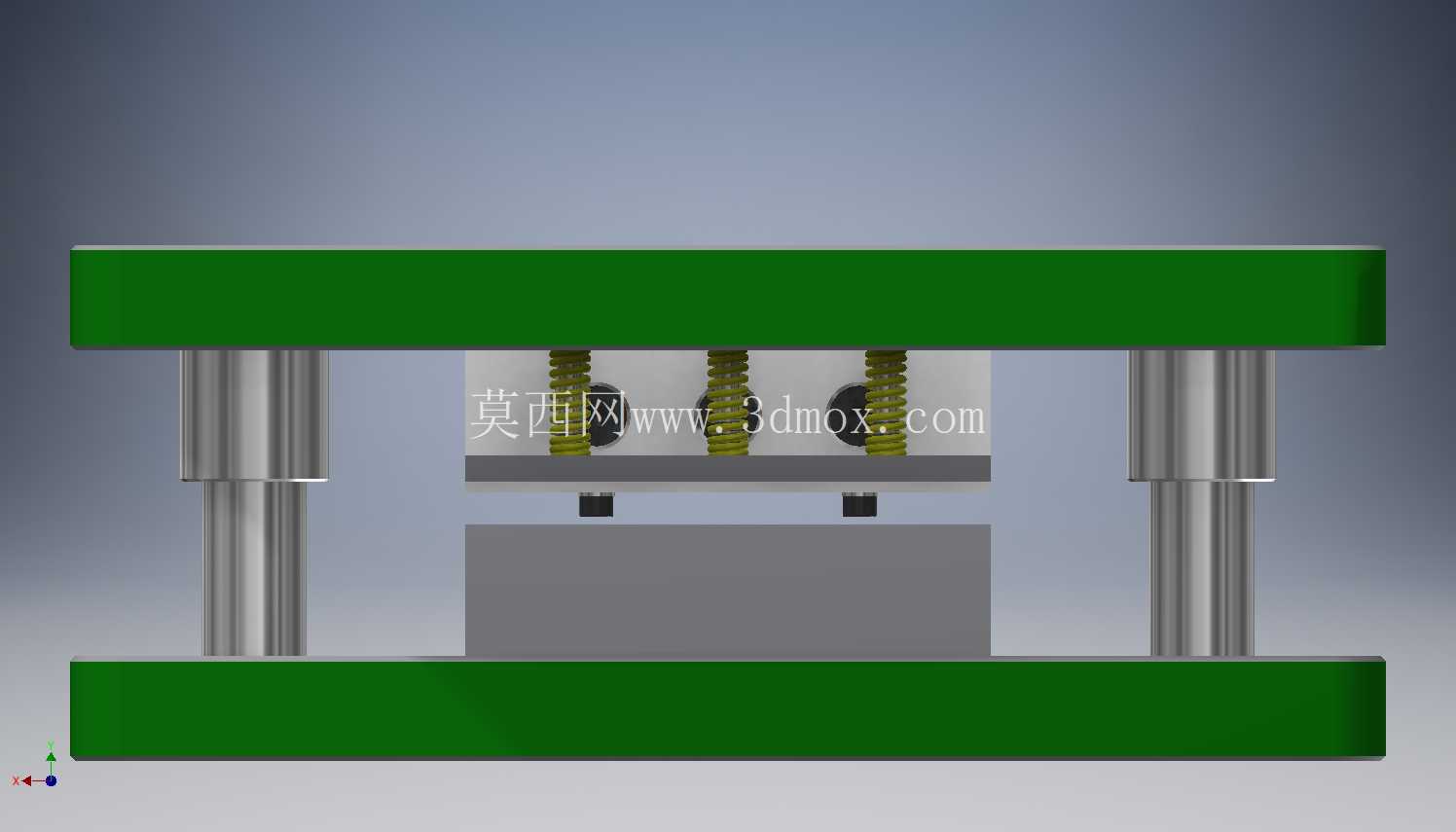

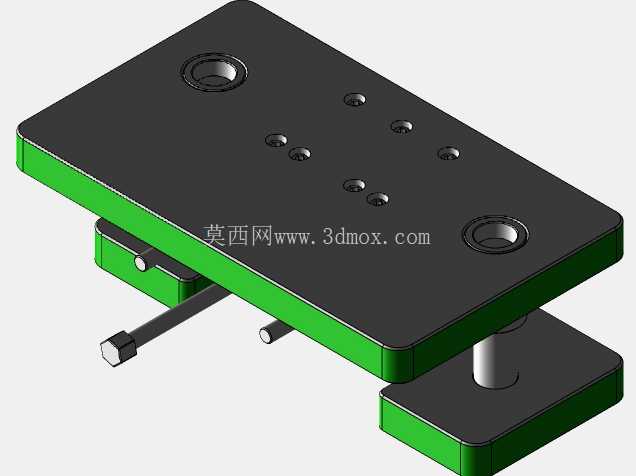

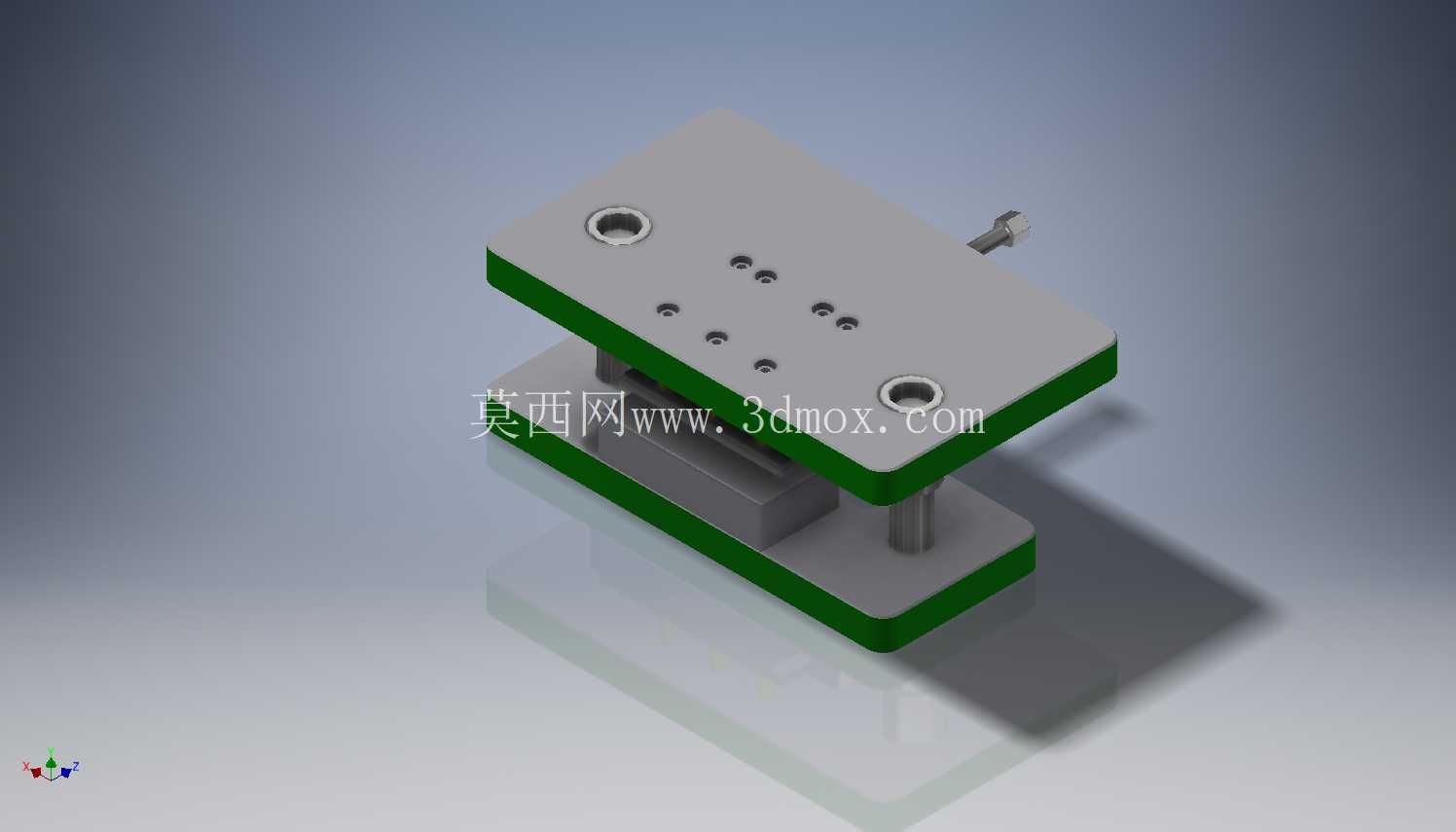

　　上模座表面预留的两组安装孔位，是用来适配不同冲裁工位的凸模固定，一组孔位对应小垫片的落料凸模，另一组对应电线裁切的平口切刀，作业时可以根据当天生产排程快速更换凸模组件，不用整体拆卸模座，换型时间能压缩到10分钟以内，适配多品种小批量的柔性生产需求。上下模座之间的绿色缓冲垫采用聚氨酯材质，硬度选邵氏A80，一方面能在合模到位时吸收冲裁瞬间的冲击力，减少模座之间的硬碰撞磨损，另一方面开模时能提供足够的回弹力，把卡在凸模上的垫片废料或者电线端头自动弹落，不用人工手动清理料渣，避免操作时的安全隐患。

　　下模座中间的凹模镶块采用Cr12MoV材质淬火处理，硬度达到HRC58-62，刃口做了0.5mm的直刃段加3度斜度的落料设计，冲裁下来的垫片能顺着斜度滑到模座下方的收料盒里，不会堵在凹模孔内造成闷模。从安装边界来看，整套工装的下模座底面做了粗糙度Ra1.6的精铣平面，能直接固定在普通1吨到3吨的台式小冲床工作台面上，安装孔距适配常规冲床的T型槽间距，不需要额外做过渡连接板，上模座的模柄尺寸是标准直径20mm，能直接卡入冲床滑块的模柄孔内锁紧，不需要定制非标连接配件。

　　实际生产中，这类工装最常布置在电器组装线的前端预处理工位，处理的垫片厚度大多在0.1mm到0.8mm之间，涵盖黄铜垫片、红钢纸绝缘垫片、青稞纸垫片等常用材质，裁切的电线截面从0.5平方到6平方都能适配，切刀刃口做了微小的斜度设计，裁切电线时不会把线芯压弯变形，切口平整无毛刺，后续压接端子的时候不会出现虚接问题。设计时特意把冲裁工位的操作面做了开放式布局，操作人员送料时手部距离冲裁刃口的安全距离保持在8cm以上，模座侧面没有突出的尖锐棱角，避免上下料时刮伤操作人员。导柱的顶端做了圆弧倒角，合模时就算上下模有微小的位置偏差，也能顺着倒角顺利导入导套，不会出现导柱撞弯的问题。日常维护时，只需要定期给导柱加注少量锂基润滑脂，每生产5万次检查一下凸凹模刃口的磨损情况，要是出现微小的崩口，拆下镶块用油石修磨刃口就能继续使用，维护成本极低。相比大型多工位级进模，这类小型冲裁工装的制造成本只有级进模的二十分之一，开发周期短，针对单一规格的垫片或者电线裁切作业，性价比远高于复杂模具，特别适合中小批量的生产场景，哪怕是新品打样阶段，也能快速加工出对应的凸凹模镶块，装到这套通用模座上就能快速开展试生产，不用重新制作整套模架，大幅缩短新品的打样周期。
