聚丙烯吊罐机多肢起重吊钩结构设计

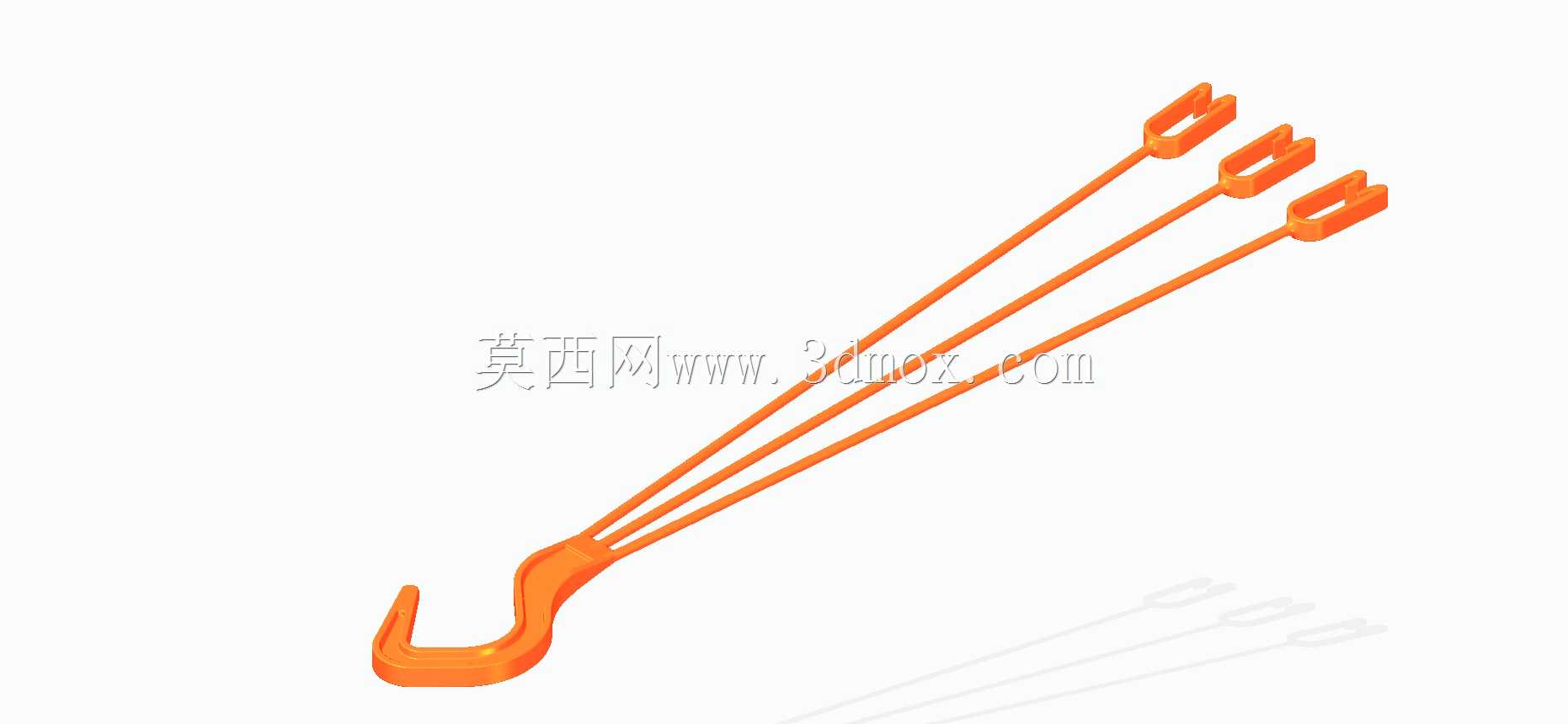

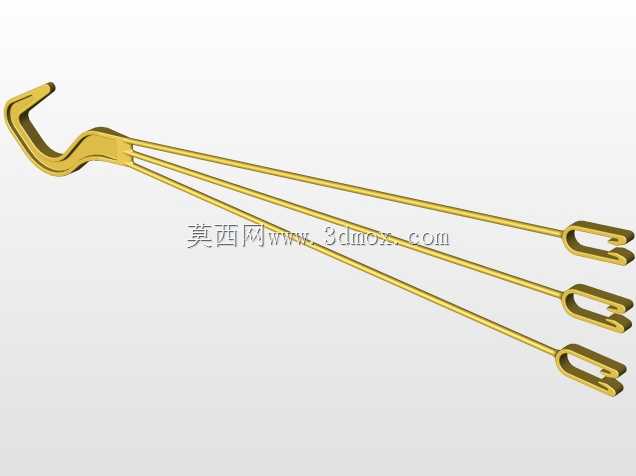

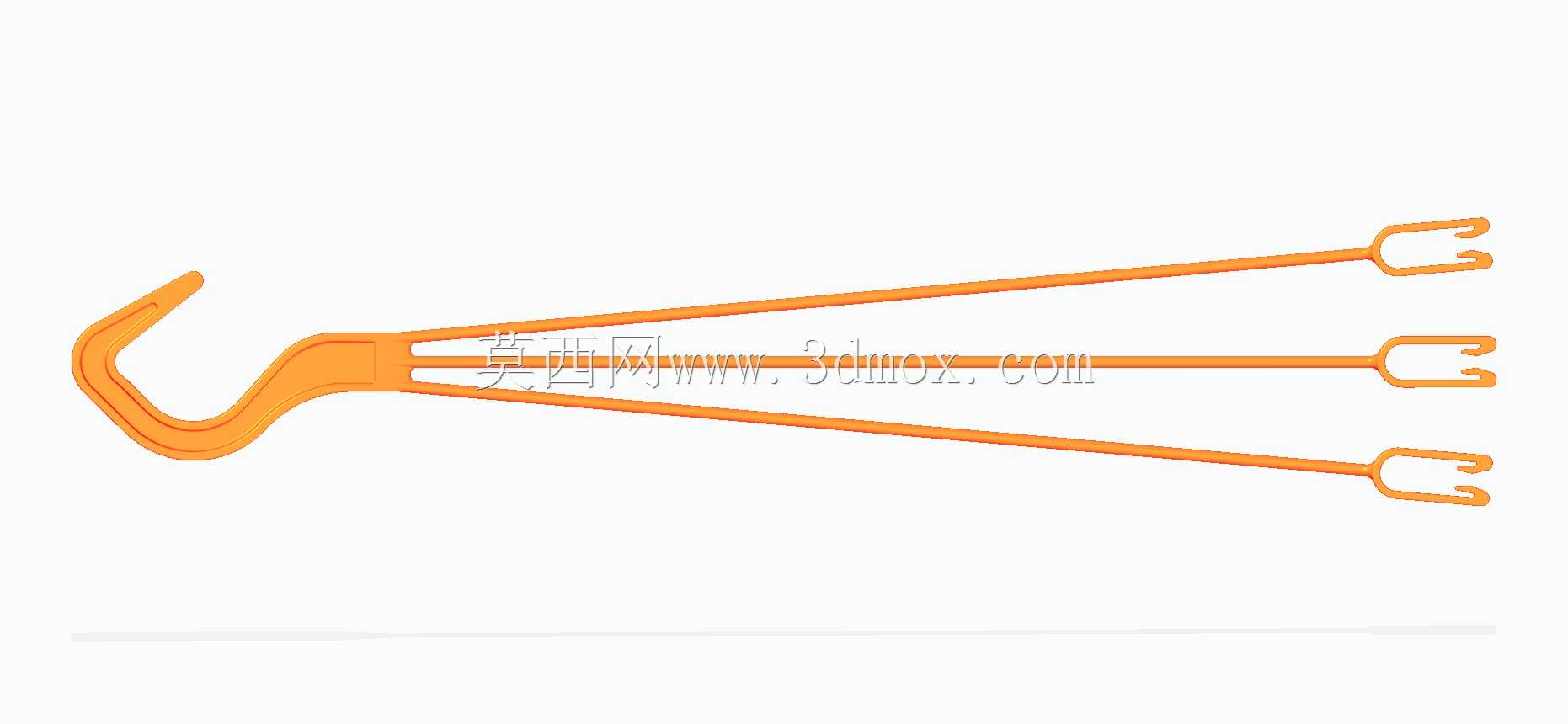

　　在化工、粮油加工、粉体物料转运的生产场景中，袋装或桶装聚丙烯原料、成品颗粒的垂直吊装转运一直是车间物料流转的高频作业环节，这类作业往往需要吊具同时兼顾挂钩的承重可靠性、与被吊罐体挂点的匹配度，以及多肢吊索的受力均衡性，避免吊装过程中出现罐体倾斜、挂钩脱开、局部应力过载断裂的风险。本次设计的多肢吊钩结构，针对聚丙烯吊罐作业的实际工况做了针对性的结构优化，区别于普通单肢起重吊钩，该结构采用三肢一体式成型的杆臂设计，三个挂接端呈等角度放射状排布，作业时可同时挂接罐体顶部的三个对称吊点，让被吊罐体在起升、平移过程中始终保持水平状态，不会因为单点受力偏移出现物料倾洒、罐体磕碰周边设备的问题。

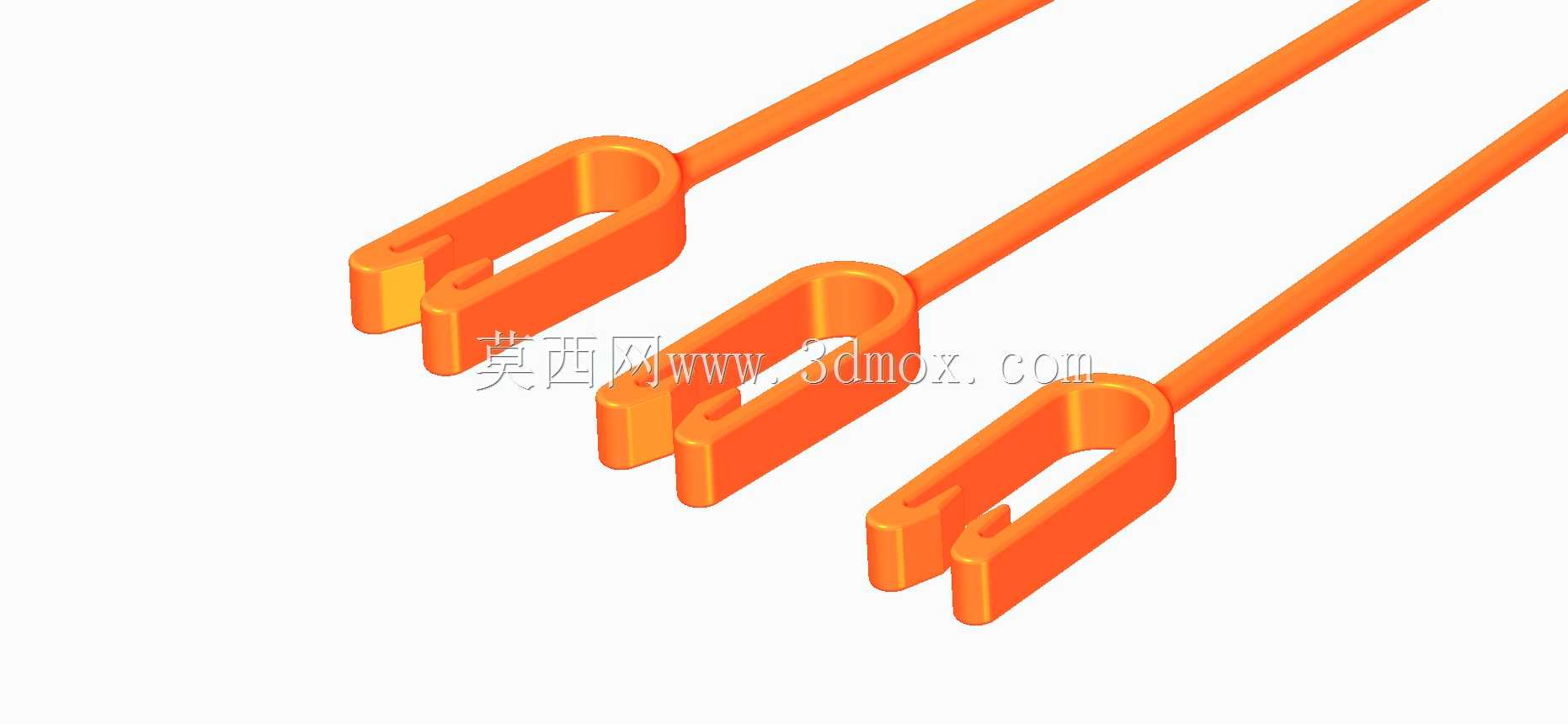

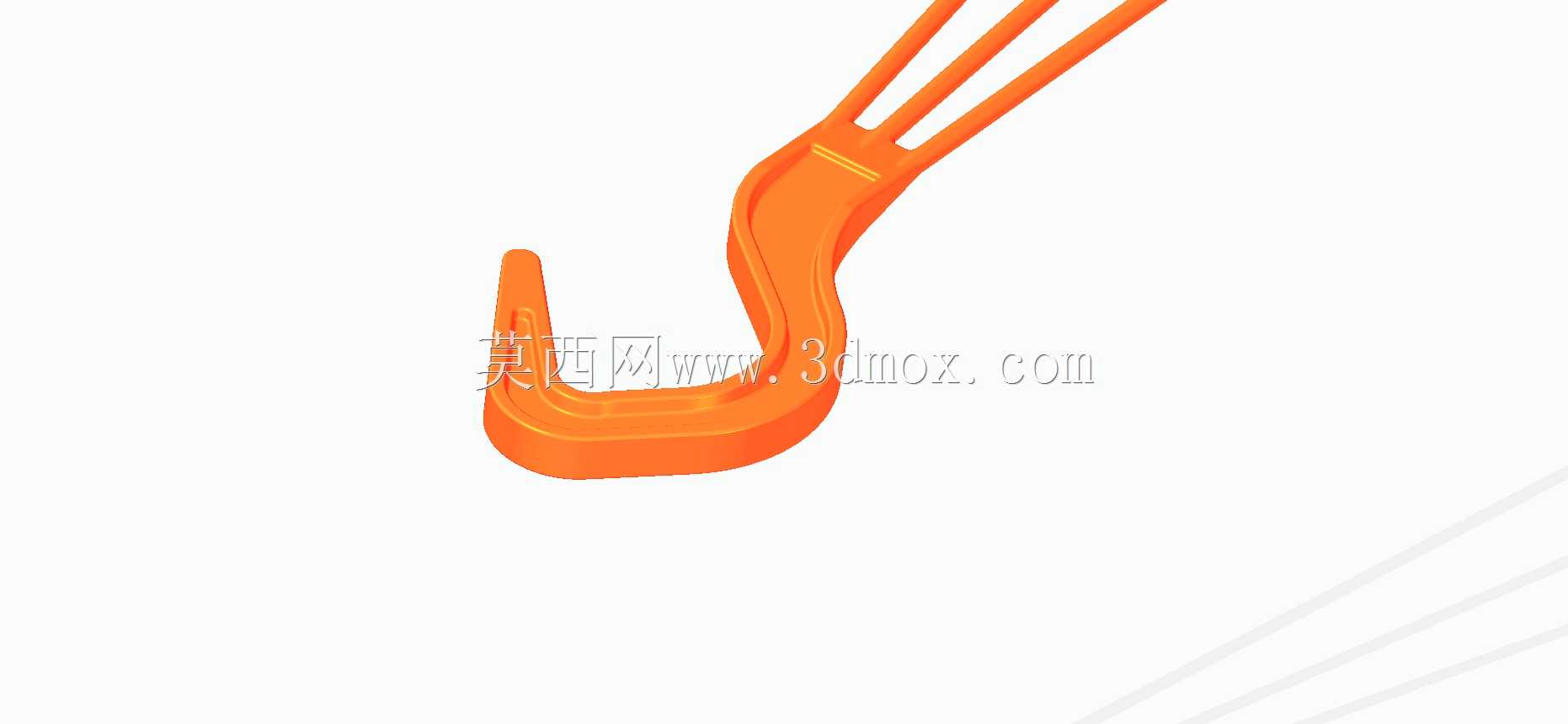

　　从结构设计逻辑来看，吊钩主体采用一体式流线型过渡结构，下端的钩头部分做了加宽承托面设计，钩尖的内弯角度经过反复校核，既能够保证挂接时的操作便捷性，不需要额外加装防脱卡扣也能在额定载荷下避免吊索滑出，同时承托面的圆弧半径匹配常规吊装带、钢丝绳吊索的弯折半径，不会因为局部棱角切割吊索造成索具磨损断裂。三个上端的挂接端头都做了U型开口槽设计，槽口的宽度适配常规起重机吊钩、电动葫芦下钩的挂接尺寸，安装时可以直接将三个端头分别挂入起重设备的分力吊环，不需要额外加工连接销轴，现场拆装的效率更高。

　　设计过程中针对受力路径做了连续的应力传导优化，三个杆臂从上端挂点到下端钩头的过渡位置没有采用直角拼接结构，而是做了大圆弧的平滑过渡，避免应力集中在焊接拼接位置出现疲劳断裂，整个吊钩的受力从三个上端挂点均匀传导至下端钩头，额定载荷下的最大应力出现在钩头弯曲段的内侧，通过局部加厚该位置的截面尺寸，将安全系数控制在行业要求的4倍以上，满足频繁吊装作业的疲劳强度要求。外形尺寸方面，三个杆臂的展开长度根据常用1-2立方聚丙烯储料罐的吊点间距设计，杆臂长度控制在常规吊装作业的操作范围内，不会因为臂展过长导致吊装时吊具晃动幅度过大，也不会因为臂展过短无法匹配标准罐体的吊点间距，安装边界上，上端U型槽的开口尺寸兼容10吨级以内电动葫芦、手拉葫芦的吊钩尺寸，下端钩头的开口尺寸适配宽度50mm以内的扁平吊装带、直径16mm以内的钢丝绳吊索，不需要额外更换配套索具就能直接投入现场使用。

　　实际作业场景中，该吊钩结构除了用于聚丙烯罐体的吊装，也可适配其他顶部带三个对称吊点的桶装、箱装物料转运，比如化工原料桶、中型散装容器的短距离吊装作业，一体式的结构设计避免了装配式多肢吊具容易出现的连接销轴脱落、单肢受力不均的问题，日常维护只需要定期检查钩头磨损情况、杆臂是否出现塑性变形即可，不需要频繁拆解检查连接部件，能够有效降低车间吊装作业的维护成本，提升物料转运的作业效率。在建模过程中，所有的过渡圆角、槽口尺寸都按照实际机加工的工艺要求做了参数化设置，杆臂的截面采用椭圆形变截面设计，从上端挂点到下端钩头的截面尺寸根据受力大小逐步变化，在保证结构强度的前提下尽可能降低吊具自身重量，减少起重设备的无效载荷消耗，同时光滑的外表面没有突出的棱角，作业时不会刮蹭被吊罐体的外壁，也不会划伤操作人员的防护手套，符合车间作业的安全规范要求。
