户外商用偏移式烟熏烧烤炉结构设计

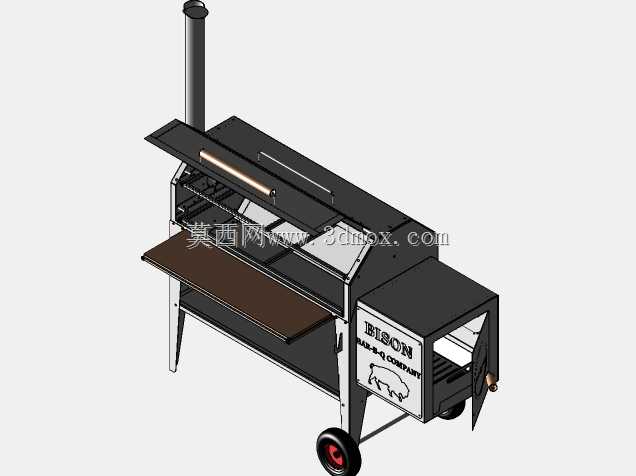

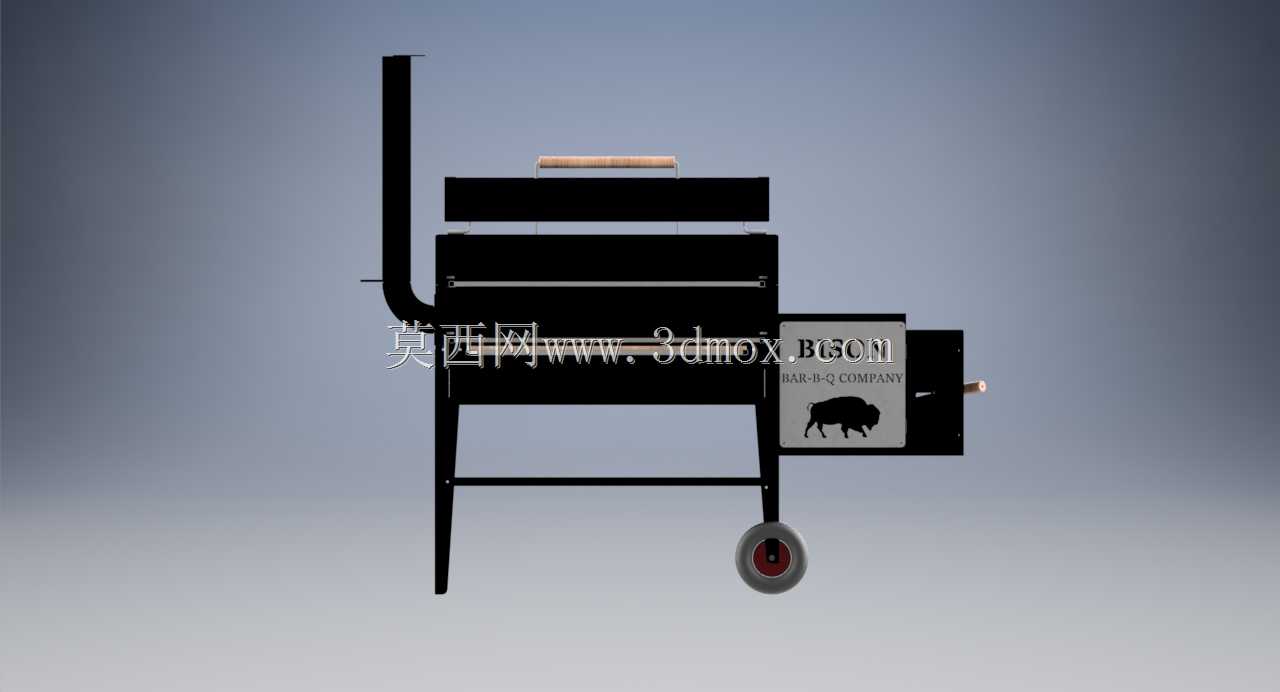

　　这款偏移式烟熏烧烤设备的三维结构设计，核心围绕户外长时间低温烟熏与高温直烤的复合烹饪需求展开，区别于常规一体式炭烤炉，其将燃烧室与主烧烤腔做了侧向偏移布局，燃烧产生的高温烟气会经过导流路径进入主烤腔，在流经食材表面的过程中完成热量传递与烟熏风味附着，避免了炭火直接炙烤带来的局部焦糊问题，能够稳定维持100-150℃的低温慢烤区间，适配大块肉类的长时间熏制作业。从实际应用场景来看，这类设备既可以满足户外露营、庭院聚餐的家庭使用需求，也能适配小型餐饮门店的户外出餐、市集摆摊的移动经营场景，单批次可容纳20-30斤的食材处理量，能够覆盖多数中小规模的烧烤类出餐需求。

　　结构设计层面，主烤腔采用卧式矩形腔体结构，腔体侧壁做了双层折弯的隔热结构，减少作业过程中的外壁散热损耗，同时降低操作人员误触烫伤的风险；炉盖顶部设置实木隔热提手，提手与炉盖连接位置采用不锈钢支架做隔热隔断，避免长时间高温作业下木质提手炭化开裂，炉盖与腔体的铰接位置采用可拆卸销轴结构，方便后期维护时快速拆卸炉盖做深度清洁。侧向偏移的燃烧室设置独立的加料口与风量调节挡板，通过调整挡板开合度可以精准控制进氧量，进而调节燃烧速率与烤腔内部温度，燃烧室侧面设置的温度标识区域可以直观反馈当前燃烧工况，不需要额外加装测温元件就能完成基础的温度判断。

　　支撑结构采用方管焊接的一体式支架，支架底部一侧设置两个定向脚轮，另一侧为固定支撑脚，移动时只需抬起无轮侧即可推动设备转移，脚轮采用橡胶材质带刹车结构，作业时踩下刹车即可固定设备位置，避免场地不平整带来的滑移问题。烟囱设置在主烤腔远离燃烧室的一侧端部，烟囱顶部设置可旋转的风量调节盖，通过调整调节盖的开合角度，可以控制烤腔内部的烟气排出速率，配合燃烧室的进风挡板，能够实现烤腔内温度与烟气浓度的双向调节，满足不同食材的熏烤工艺要求。烤腔内部设置多层可抽拉的烤网支架，烤网采用食品级不锈钢圆钢焊接成型，支架的滑槽结构做了外翻边处理，抽拉过程中不会出现卡滞，用户可以根据食材的体积大小调整烤网的安装层级，也可以抽出部分烤网放置大尺寸的整扇肋排、整鸡等食材。

　　从安装边界尺寸来看，这款设备的整体占地长度控制在1.2米左右，宽度约0.6米，烟囱升起后的总高度约1.4米，常规的家用SUV后备箱即可容纳转运，不需要额外的大型运输设备；设备的所有连接位置除焊接结构外，均采用标准紧固件连接，用户收到散件后只需要常规扳手即可完成组装，不需要专业的安装工具。设计过程中特意将所有尖锐边角做了R3以上的圆角处理，支架的管端都加装了塑料封盖，避免组装和使用过程中出现划伤风险；接灰结构设置在燃烧室底部，采用抽拉式接灰盘，作业完成后待炭火完全熄灭，即可抽出接灰盘清理炭灰，不需要翻转整个炉体，大幅降低了后期清洁的工作量。

　　在热效率优化层面，燃烧室与主烤腔之间的烟气通道做了缩口处理，能够提升烟气的流动速度，让烟气在烤腔内部形成更均匀的环流，避免出现烤腔内部温度分层明显的问题，实际测试过程中，烤腔内部上下层的温差可以控制在15℃以内，不需要频繁调换食材位置就能保证均匀的受热效果。炉体的所有钣金件都做了高温静电喷塑处理，能够耐受长期的高温烟气腐蚀，户外放置情况下也不容易出现锈蚀掉漆的问题，木质提手选用硬木材质做了碳化处理，耐潮耐高温性能更好，长期户外使用也不容易出现变形发霉的问题。
