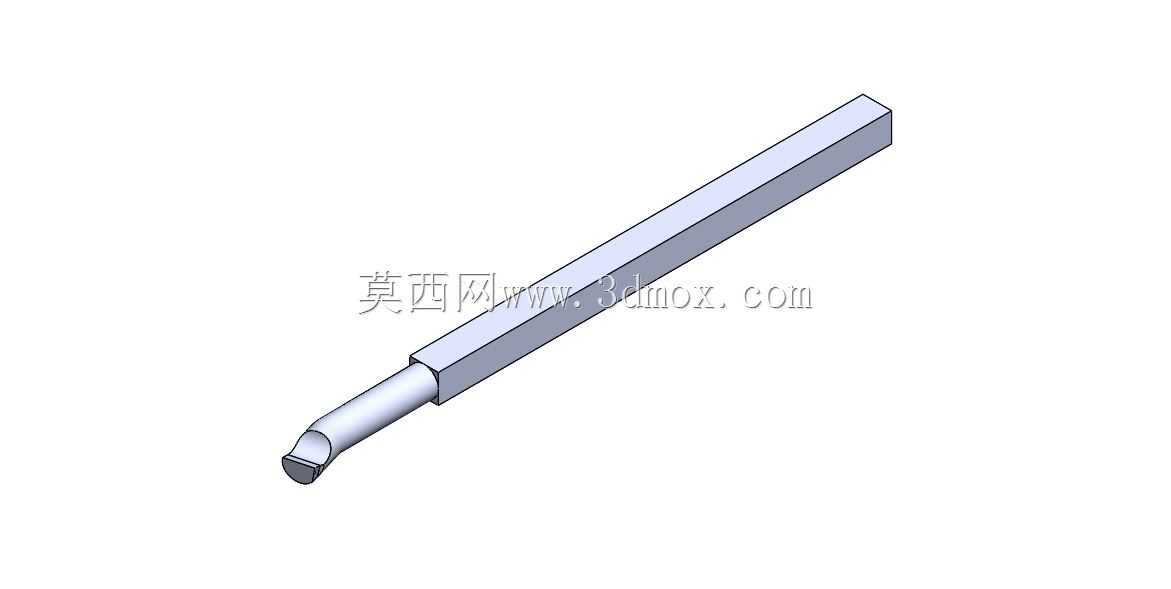

内孔车削加工用镗孔车刀三维结构

　　在金属切削加工场景中，内孔加工是车削工序里占比不低的加工环节，这类细长杆状的内孔车刀，主要适配普通卧式车床、数控车床的内孔镗削作业，用来完成工件内壁的圆柱面、台阶孔、内沟槽甚至小角度内锥面的切削成型。从实际加工的工况来看，这类车刀的刀杆部分采用长直方杆结构，方型截面的设计是为了匹配车床刀架的装夹槽，常规刀架的装夹位对方杆刀具的定位精度更高，夹紧后抗扭刚性比圆杆刀具更有优势，能减少大切深下的刀杆震颤。刀头部分做了收窄过渡，一方面是为了避让内孔加工时刀杆与孔壁的干涉，尤其是加工小直径深孔的时候，过粗的刀杆很容易刮蹭已加工的孔壁，破坏表面质量；另一方面刀头的切削刃角度经过针对性设计，主偏角、刃倾角的搭配适配钢件、

　　铸铁类常见工件材料的半精与精加工工序，切削时的排屑方向会沿着刀杆斜向向外排出，避免切屑在封闭的内孔空间里堆积刮伤已加工表面。设计这类刀具的时候，首先要考虑的是刀杆悬伸长度与刀杆截面尺寸的比例，悬伸过长会大幅降低刀杆刚性，加工时容易出现让刀现象，导致加工出的内孔出现锥度、振纹等质量问题，所以建模时刀杆的长度是按照常规内孔加工的最大悬伸比来设定的，保证在常用加工参数下刀杆的变形量控制在公差允许范围内。刀头与刀杆的连接部分做了台阶定位结构，保证刀头与刀杆的同轴度，避免切削时刀头出现偏摆，影响加工尺寸精度。从安装边界来看，方型刀杆的边长适配常规车床刀架的装夹尺寸，装夹时只要保证刀杆伸出刀架的长度不超过工艺允许的悬伸量，就可以完成装夹找正，

　　不需要额外的过渡套或者非标夹具。实际使用中，这类刀具的切削刃磨损后可以通过更换刀头或者重新修磨切削刃来重复使用，刀杆部分可以长期复用，能降低加工的刀具成本。在三维建模过程中，刀杆的棱边做了微小的倒角处理，既符合实际加工中刀具的去毛刺工艺要求，也避免建模时出现尖锐棱边导致的工程图导出错误，刀头部分的切削刃圆弧、后角、前角的曲面造型完全按照实际刀具的几何参数构建，能直接用于加工仿真时的切削模拟，验证刀具与工件、夹具之间是否存在干涉，提前排查加工路径中的碰撞风险。对于结构设计人员来说，这类刀具模型可以直接放入车床加工的虚拟装配场景中，搭配工件、卡盘、刀架的模型完成整个加工工位的布局验证，确认不同加工深度下刀具的运动行程是否足够，刀杆与工件端面、卡盘爪之间是否存在安全间隙，不用等到实际试切的时候才发现干涉问题，能大幅缩短工艺准备的周期。
