机加工用内孔车削刀具结构设计

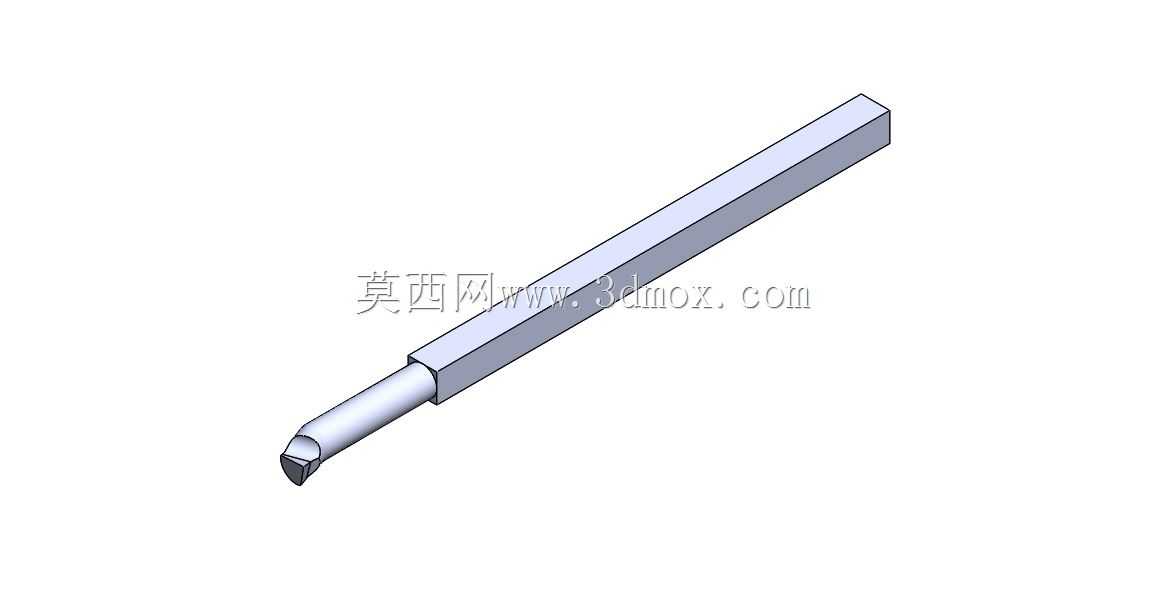

　　在常规金属切削加工场景里，内孔车削一直是车床工序里容错空间较小的加工环节，不同于外圆车削时刀具悬伸短、排屑路径开放、冷却介质可直接抵达切削区域的加工条件，内孔加工时刀具需要伸入工件内腔，排屑空间受工件孔径限制，切削热难以快速散出，刀杆的刚性直接决定了加工时的振刀风险、尺寸精度稳定性以及表面粗糙度控制能力，这款内孔车刀的结构设计正是围绕这些实际加工痛点展开。从结构组成来看，这款车刀采用方柄刀杆加切削头部的分段式结构，方柄部分的截面尺寸严格匹配普通卧式车床、数控车床的标准刀塔装夹槽尺寸，装夹时可直接靠紧刀塔定位侧面，通过压板压紧即可完成固定，不需要额外制作过渡套或者非标垫块，能有效减少装夹辅助时间，

　　同时方柄的平直基准面可保证刀具装夹后的中心高误差控制在极小范围内，避免因中心高偏差导致的刀具实际工作前角、后角变化，减少扎刀、让刀的概率。刀杆从装夹段到切削段采用平滑过渡的缩径设计，靠近切削端的杆径根据适配的最小加工孔径做了匹配，既保证刀杆可顺利伸入工件内孔，不会与孔壁发生刮蹭，又尽可能保留了杆身的截面厚度，提升整体刚性——很多内孔车刀为了适配更小的孔径一味缩小刀杆直径，导致长悬伸加工时杆身刚性不足，切削参数稍高就会出现振纹，甚至崩刀，这款刀的过渡段采用锥度过渡而非台阶突变，可减少应力集中点，在大进给量切削时避免刀杆在应力突变位置发生断裂。切削头部的几何角度设计完全针对钢件、有色金属件的内孔精加工、半精加工场景，主偏角、

　　副偏角的搭配兼顾了径向切削力的分解与已加工表面的修光效果，刀尖圆弧的取值平衡了刀尖强度与加工表面粗糙度要求，不会因为圆弧过大导致径向切削力激增引发振刀，也不会因为圆弧过小导致刀尖磨损过快、加工表面出现明显走刀纹路。排屑槽的走向设计顺着内孔加工时切屑的排出方向，可引导切屑向孔口方向排出，避免切屑在孔内缠绕刮花已加工表面，也减少切屑堆积在切削区域导致的二次切削、刀具磨损加剧问题。在实际安装使用时，需要注意刀杆的悬伸长度尽可能控制在刀杆直径的3倍以内，若必须进行深孔加工，可适当降低进给量与切削速度，匹配充足的内冷供给——这款刀的刀身预留了内冷通道的安装位置，可搭配机床内冷系统将切削液直接输送到刀尖位置，快速带走切削热，

　　同时冲刷切屑辅助排屑。在加工小直径内孔的台阶面、退刀槽时，这款刀的头部尺寸经过精准核算，不会与台阶侧壁发生干涉，可一次性完成内孔圆柱面与相邻端面的加工，减少换刀次数，提升加工效率。不同于焊接式车刀刀头磨损后整体报废的问题，这款车刀的切削头部采用可更换刀片的结构设计，刀片磨损后只需要松开压紧螺钉更换同型号刀片即可，不需要重新对刀打磨，可大幅降低刀具使用成本，也能避免焊接式车刀因焊接应力导致的刀头开裂、硬度下降问题。刀杆整体采用合金钢材质经调质处理，表面做了发黑防锈处理，长期在车间切削液喷淋、金属碎屑飞溅的环境下使用也不易生锈、变形，方柄装夹面经过精磨处理，平面度误差控制在微米级，多次装夹重复定位精度稳定，不会因为装夹面磨损出现刀具偏斜的问题。在批量零件的内孔加工工序中，这款车刀可稳定保证IT7级的尺寸精度，表面粗糙度可稳定达到Ra1.6的要求，适合用于轴承安装孔、活塞销孔、液压阀体内孔等有较高精度要求的内孔结构加工，在普通卧式车床、斜床身数控车床、排刀机上都可通用，不需要对机床刀塔做额外改造。
