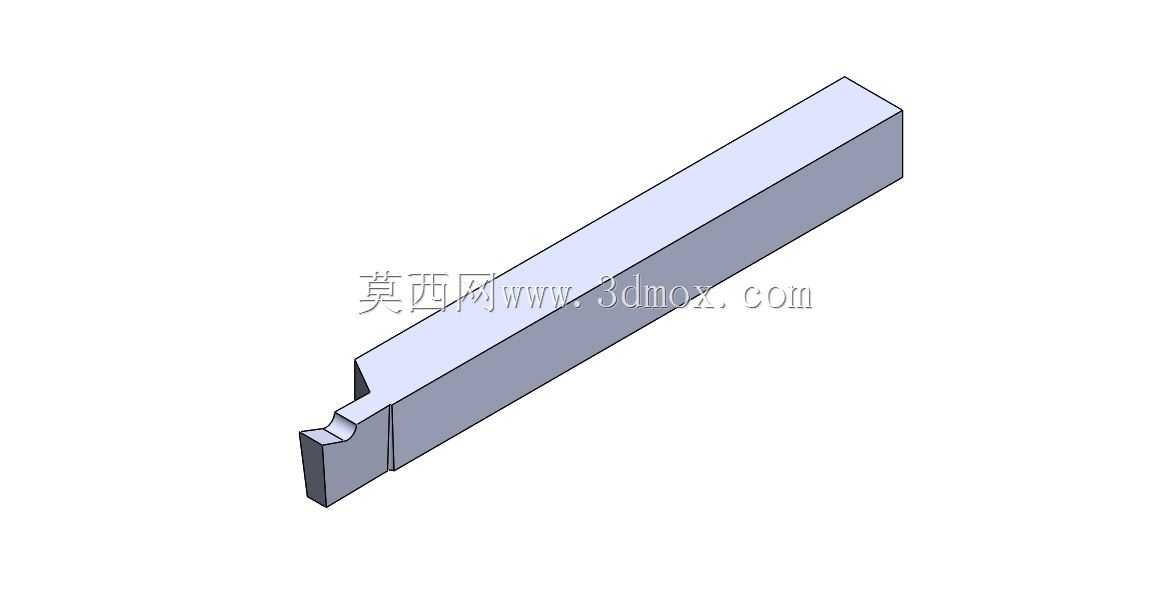

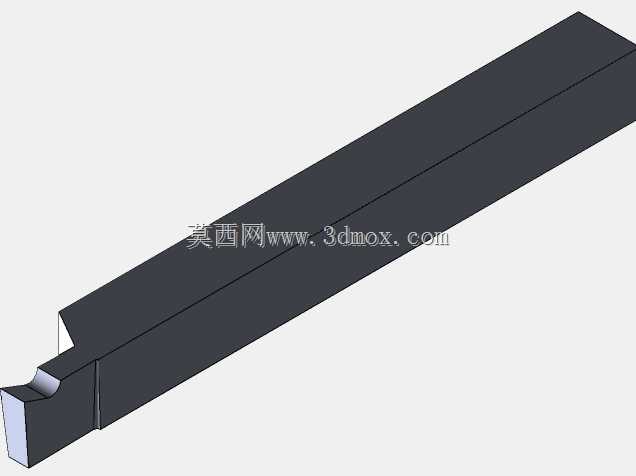

金属切削加工用外圆车削刀具结构

　　在常规金属切削加工场景里，这类车削刀具是卧式车床、数控车床完成外圆、端面、切槽工序的核心执行部件，日常加工碳钢、合金钢、有色金属工件时，刀具的结构刚性、切削角度直接决定了工件表面加工质量与单次走刀的切削效率。从实际加工的需求出发，这款刀具采用整体长条式刀体结构，刀身截面为规整矩形，安装时可直接匹配车床刀架的标准装夹槽位，装夹过程中无需额外定制适配垫块，刀身的平直基准面能够与刀架定位面完全贴合，锁紧后可承受大进给切削时的径向与轴向切削力，避免切削过程中出现刀体震颤、让刀的问题。刀具的切削端做了针对性的结构设计，刀尖部位预留了合理的主偏角与副偏角成型结构，实际刃磨后可适配不同的加工工况：粗加工时可通过增大进给量提升金属去除率，

　　精加工时可通过微调刃口角度获得更低的工件表面粗糙度。刀头部位的断屑结构采用成型式设计，切削过程中带状切屑可沿着刀头的断屑面自然卷曲折断，避免长切屑缠绕工件或刀架，减少加工过程中的人工清理频次，也能降低长切屑划伤已加工表面的概率。从安装边界来看，刀体的长度、宽度、厚度尺寸均适配普通卧式车床的四方刀架与数控车床的转塔刀架装夹范围，装夹时刀头伸出刀架的长度控制在刀体厚度的1.5倍以内即可保证足够刚性，无需对刀架进行任何改造即可直接装夹使用。在实际生产场景中，这类刀具可完成多种工序加工：调整刀架角度后可完成工件外圆的粗精车削，移动刀架至工件端面位置可完成端面车削，更换刃磨角度后还可完成窄槽的切削加工，适配中小批量机械加工车间的通用车削需求，

　　无需针对单一工序频繁更换刀具，能够减少换刀辅助时间，提升设备的有效加工时长。刀体的整体结构采用等截面设计，材料选用时可适配高速钢整体成型或者硬质合金刀头焊接的工艺，结构本身没有复杂的异形曲面，三维建模过程中可通过拉伸、切除等基础特征完成结构构建，建模时可直接预留刃磨余量，方便后续根据实际加工材料调整刀具的前角、后角参数，匹配不同材质工件的切削需求。在日常刀具管理中，这类直柄车刀的规整外形也便于统一存放、刃磨，不需要定制专用的刀具存放架，平置在刀具柜内即可，刃磨时可直接在万能工具磨床上完成刀头角度的修磨，操作门槛较低，适合一线操作工人快速掌握刃磨技巧。从切削受力的角度分析，刀体的矩形截面结构在主切削力方向上的截面惯性矩更大，

　　相比其他异形截面刀体，同等材料、同等截面积下抗弯曲变形能力更强，大切深切削时的形变更小，能够更好的保证工件的尺寸精度，减少因刀具变形导致的工件尺寸超差问题。刀头与刀身的过渡部位采用圆弧过渡结构，避免了应力集中导致的刀头断裂问题，在断续切削工况下也能承受一定的冲击载荷，适配带键槽、平面的非连续圆柱面工件的车削加工，适用场景覆盖了普通机械加工车间绝大多数的车削工序需求。
