多工位立式呼吸辅助装置结构设计

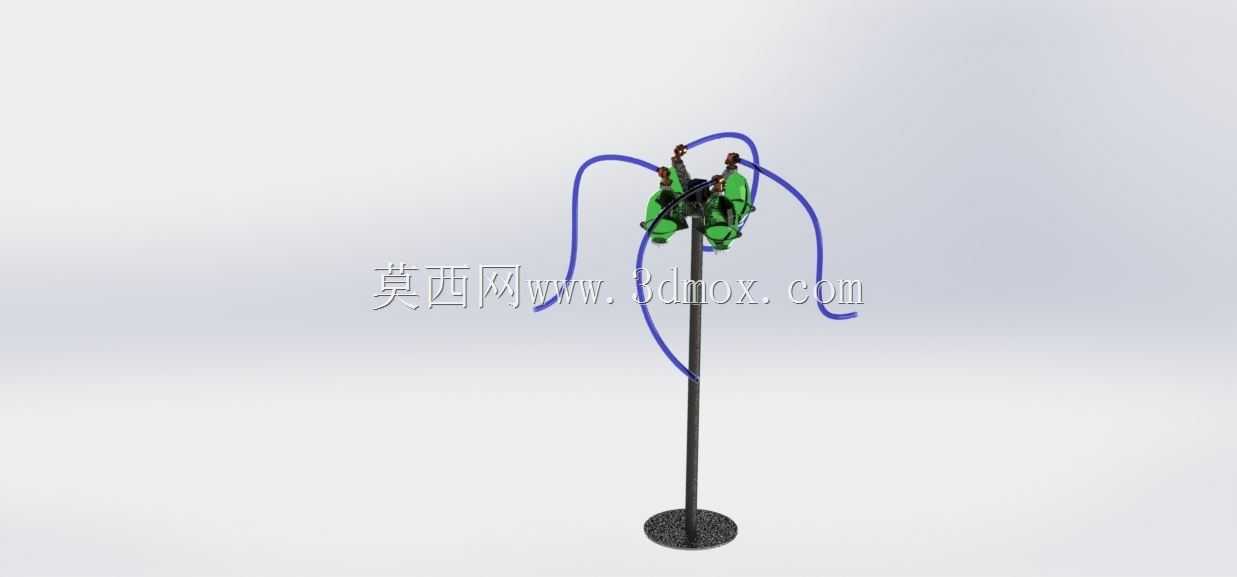

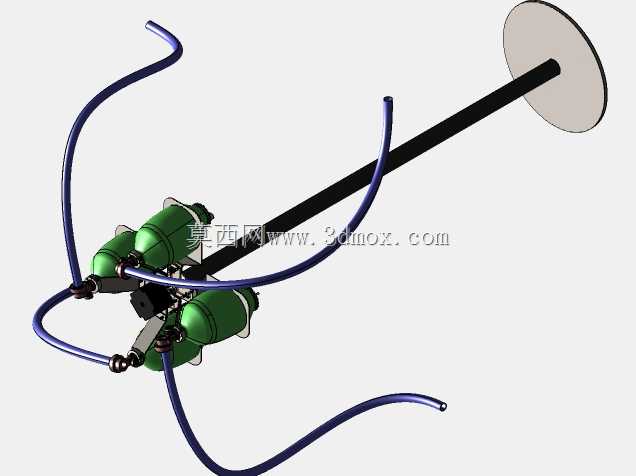

　　这款多工位立式呼吸辅助装置的结构设计，核心围绕多用户同步使用的场景需求展开，区别于常规单工位呼吸支持设备，其采用单动力源驱动的架构思路，可同时为四名及以上使用者提供稳定的呼吸支持输出，在公共卫生应急场景、临时集中救治点、批量呼吸康复训练场景下，能够大幅降低单用户设备配置成本，减少动力单元的重复投入。从结构布局来看，设备采用立式落地式安装方案，底部配置圆形配重底座，底座直径经过重心校核，确保整机在满管路挂载、动力单元全功率运行时的抗倾覆稳定性满足医用设备安全标准，安装时仅需平整硬质地面即可放置，无需额外打膨胀螺栓固定，适配临时搭建的救治场所快速部署需求。立柱采用单根圆形空心型材作为主支撑，内部预留动力传输走线与气路通道，

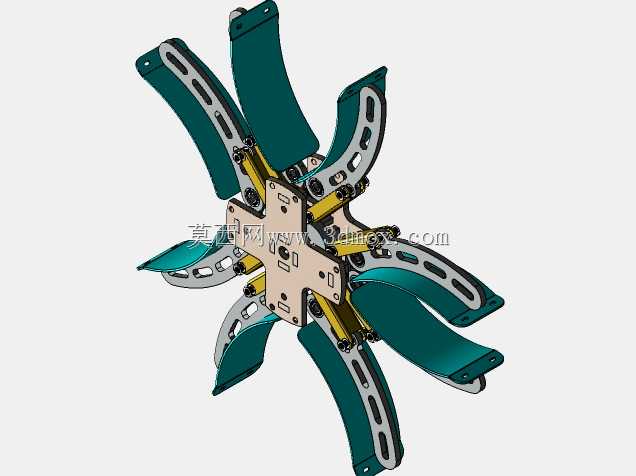

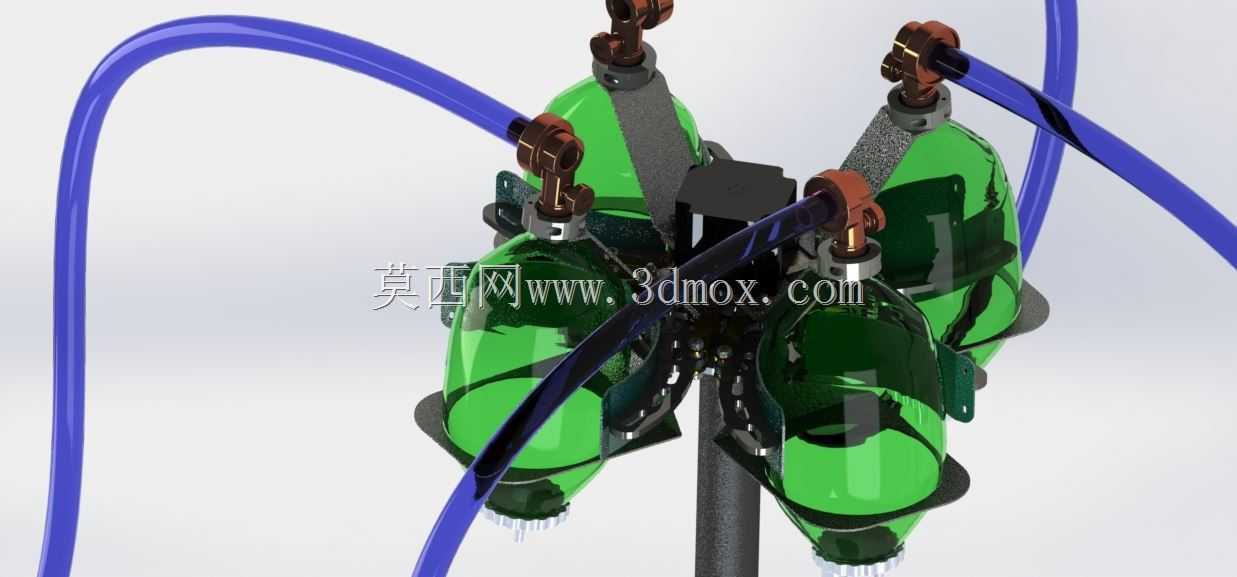

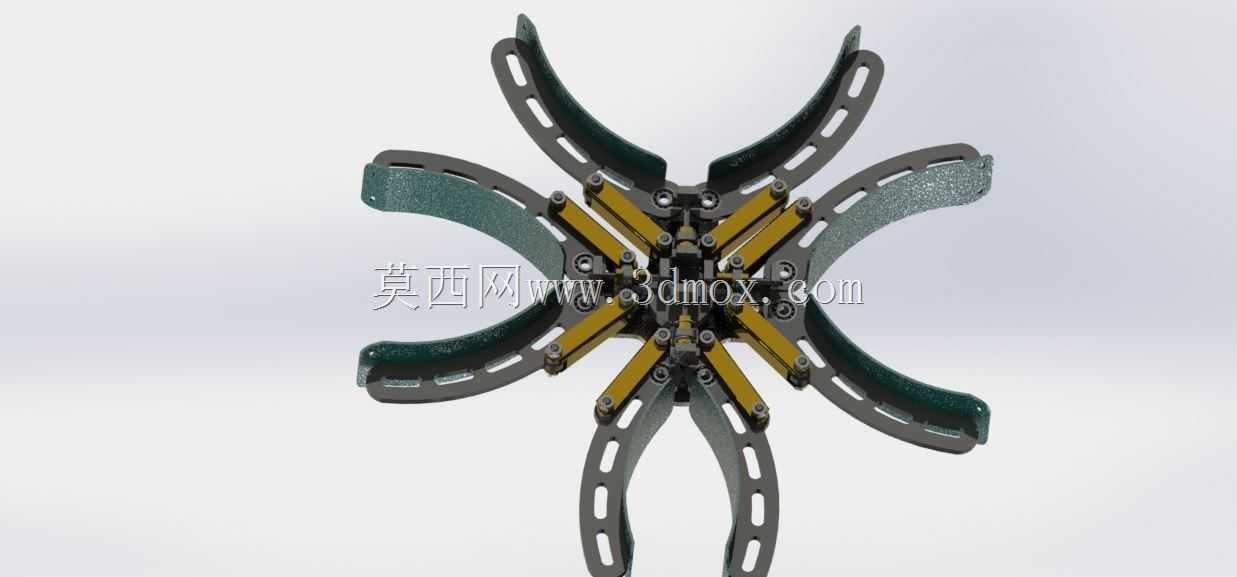

　　避免管线外露造成的清洁死角与磕碰风险，立柱高度经过人体工程学校核，顶部功能单元的安装高度适配常规病床坐姿、卧姿使用者的管路连接高度，减少管路弯折造成的气阻损耗。顶部功能集成单元采用对称式布局，动力源选用直流电机或步进电机作为核心驱动，通过内置的分流传动结构将动力同步分配至各个输出工位，每个工位独立配置管路接口与流量调节结构，可根据不同使用者的需求单独调整输出参数，工位之间的气路做了隔离设计，避免交叉污染风险。管路采用柔性医用级软管，预留足够的弯曲冗余长度，每个管路接口处设置快拆结构，方便使用后快速更换耗材部件，降低清洁消毒的工作量。制造工艺层面，设备的结构件优先采用激光切割与压力机成型工艺，

　　金属板材零件通过激光切割完成外形与安装孔位加工，折弯、压型工序通过压力机完成，无需复杂的注塑模具或铸造工序，能够在短时间内完成小批量甚至单件定制生产，适配应急场景下的快速产能爬坡需求。从结构建模的细节来看，所有安装孔位均做了公差匹配设计，动力单元与立柱的连接采用法兰式安装结构，方便后期维护时快速拆卸更换动力部件，底座内部预留配重块安装腔，可根据实际使用场景调整配重重量，若需要移动设备可减少配重块配置，搭配底部可选装的脚轮实现短距离转运，固定使用时加装足额配重确保稳定性。气路部分的密封结构采用常规标准密封件，所有密封槽的尺寸均按照通用密封件的规格设计，无需定制特殊规格密封件，降低后期维护的配件采购难度。设备的外露结构件均做了圆角处理，

　　避免尖锐棱角造成的医护人员或使用者磕碰损伤，表面处理采用哑光抗菌涂层，适配医疗场所的日常消毒清洁需求，可耐受常用医用消毒剂的擦拭腐蚀，不会出现涂层脱落、锈蚀等问题。在功能拓展层面，立柱中部预留了附件安装接口，可根据使用需求加装置物托盘、流量显示仪表、报警装置等附加部件，无需对主体结构做打孔改装，接口采用标准快装结构，附件安装拆卸无需额外工具。从传动结构的设计来看，动力输出端配置了过载保护结构，当某个工位出现管路堵塞、异常受力时，保护结构会触发脱开，不会影响其他工位的正常运行，也不会造成动力电机的堵转烧毁，提升整机运行的可靠性。整体结构没有采用复杂的定制化零件，超过八成的结构件均可通过常规钣金加工工艺制作，标准件全部选用通用国标规格，从三维建模的装配逻辑来看，整机采用自下而上的装配顺序，底座、立柱、顶部功能单元、管路接口依次装配，装配过程无需专用工装，普通机械装配人员即可完成整机组装，大幅降低生产装配的人工成本与技术门槛。
